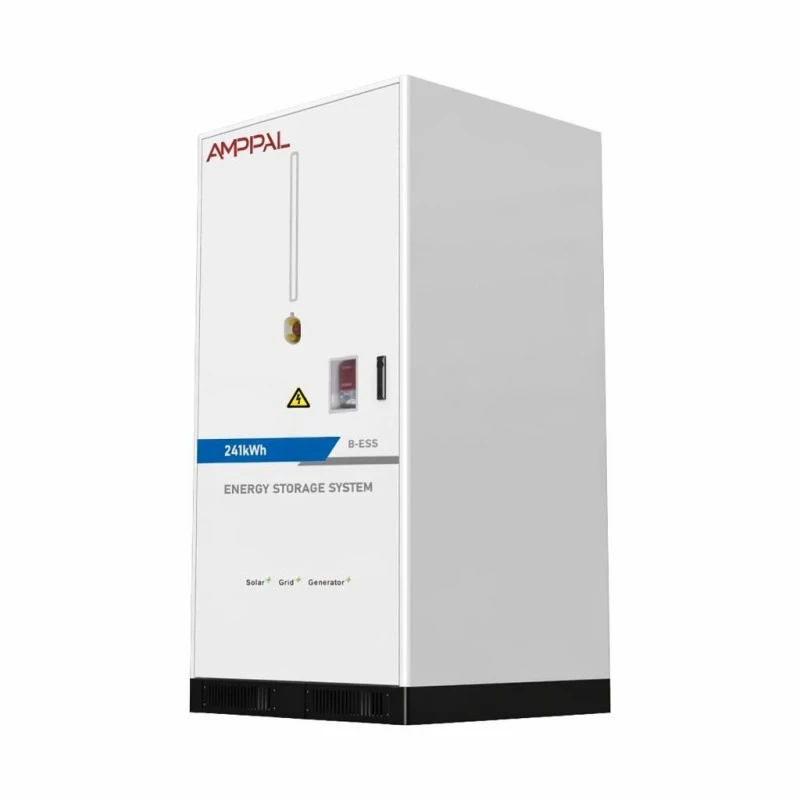

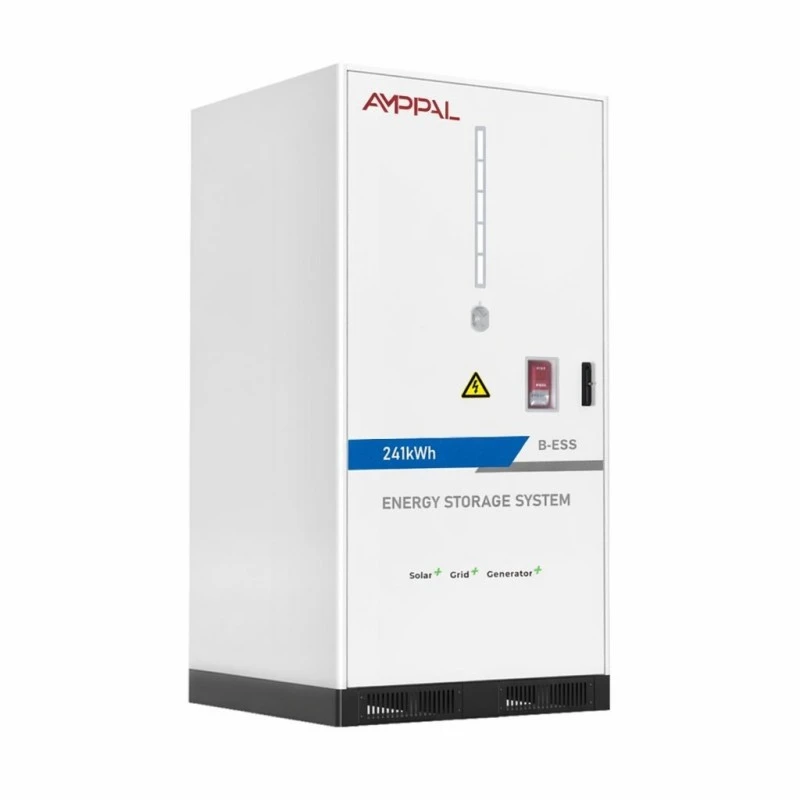

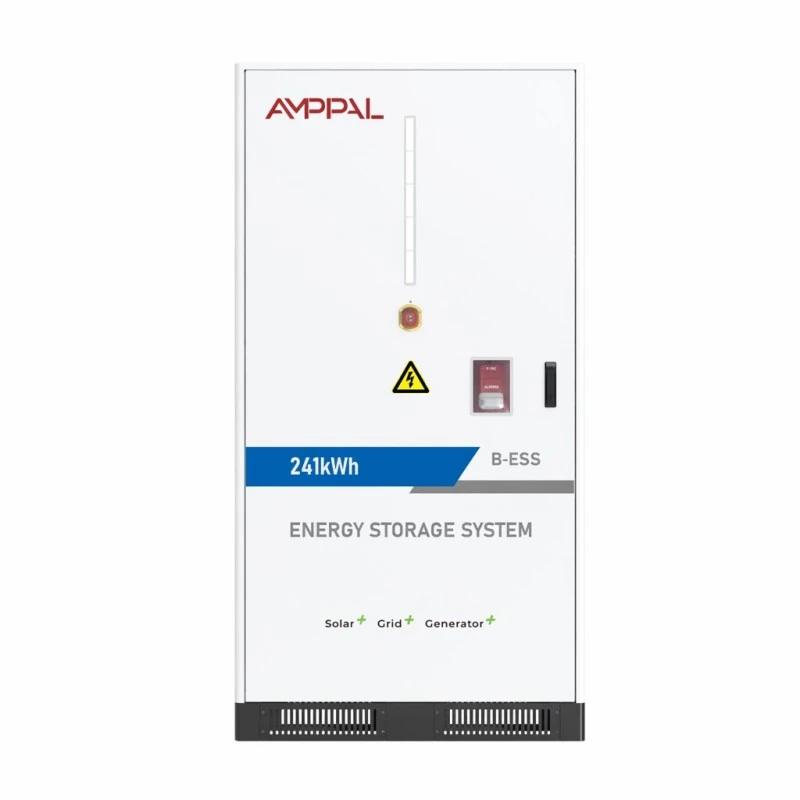

225 kWh / 241 kWh modulært batterienergilagringssystem for kommersielle mikronett

En batteriklynge er ikke et lagringssystem

Dette 225 kWh / 241 kWh modulære batterienergilagringssystemet for kommersielle mikronett leveres uten omformer inne. Ingen EMS-skjerm, ingen nettterminaler - det er batteriklyngen på DC-siden, og det fraværet er nettopp grunnen til at integratorer kjøper det.

En systemintegrator eller EPC har ofte et foretrukket PCS-merke, et anleggsomfattende EMS, eller et containerprosjekt der kraftkonverteringsstadiet allerede er avtalt. Å kjøpe et batteri med en innebygd omformer betyr å kjøpe en ekstra omformer du ikke kan bruke, og betale for integreringsarbeid fabrikken allerede har utført.

225kWh- og 241kWh-klyngene presenterer et rent DC-grensesnitt over CAN, Ethernet eller RS485, som lar deg koble lagringselementet til din egen strømkonvertering og kontrollstabel. Du beholder arkitekturen; vi leverer energien.

De to konfigurasjonene og hva de matcher

225 kWh ved 1P224S med et 716,8VDC nominelt og et 604~806VDC driftsvindu; 241kWh ved 1P240S med 768VDC nominell og 672~864VDC.

Begge bruker LFP 3,2V/314Ah-celler i 51,2V/314Ah-pakker - 14 pakker for 225kWh-klyngen, 15 for 241kWh- og begge gir 150A standardstrøm ved 0,5CP.

604~806VDC-vinduet passer til PCS-plattformer bygget rundt en 600-800V DC-buss; 672~864VDC-vinduet passer til 750-900V-klassen - match før du siterer prosjektet.

Maksimal effektivitet er 88 % ved 0,5C over én lading og én utladning, inkludert hjelpemidler, så din tur-retur-modell bruker et reelt systemnummer.

Sykluslevetiden er oppgitt til mer enn 8000 ganger ved 0,5C og 25°C med minst 80 % energiretensjon - antallet tilbakebetalingsmodellen din trenger, med tilhørende betingelser.

Intelligent luftkjølt klimaanlegg, aerosol pluss perfluorheksanon brannbeskyttelse, IP54, og 2050 kg i et 1095*1210*2120mm kabinett på begge varianter.

Tekniske spesifikasjoner

Hvem kjøper en bare klynge

Integratorer med en eksisterende PCS-linje: klyngen legger til lagring til katalogen deres uten en ekstra inverter-SKU til lager og støtte.

EPC-er som standardiserer én batteripartner på tvers av flere steder - samme 2050 kg-skap, samme kommunikasjonsgrensesnitt, samme reservedelsliste overalt.

Prosjekter som konverterer PV-anlegg til DC-koblet lagring, hvor klyngen sitter på den eksisterende omformerens DC-buss og den gamle omformeren beholder sin rolle.

Containerprosjekter hvor PCS er separat anskaffet av oppdragsgiver og batteri skal ankomme som en fabrikktestet, uavhengig sertifisert enhet.

Sikkerhetskopiering for gruve- og industriområder der kontrollarkitekturen er proprietær og bare en DC-komponent vil kobles inn i den.

Matching og stabling med PC-ene dine

Den første kontrollen er spenning. Klyngens driftsvindu - 604~806VDC eller 672~864VDC avhengig av modell - må sitte innenfor PCS DC-inngangsområdet med margin i begge ender, fordi batteriet kjører hele vinduet mellom tom og full lading.

Den andre sjekken er håndtrykket. Klyngen snakker CAN, Ethernet og RS485 som standard med 4G valgfritt for ekstern service; EMS-en din snakker enten en av disse eller får en protokollgateway. Vi publiserer registerkartet med dokumentasjonspakken slik at kontrollingeniøren din kan kartlegge SOC, strømgrenser og beskyttelsesalarmer uten en fabrikkanrop.

Kapasiteten vokser ved å legge til klynger, ikke ved å re-reoler. En andre 241 kWh-klynge av samme modell kobles til den samme DC-bussen parallelt - tilpasset nominell spenning er betingelsen - og EMS-stedet samler dem som to DC-kilder. Strømmen forblir begrenset av PCS; energiskalaer i trinn på 225 eller 241 kWh.

Sikkerhets- og sertifiseringsfilen

Brannbeskyttelse er to-trinns: aerosol på pakkenivå, perfluorheksanon for skapvolumet - konfigurasjonen som forsikringsselskapene nå forventer på kommersielle batterier.

PAKKER har CE og RoHS; utstyret leveres med UN38.3 og MSDS, som er dokumentasjonen tollvesenet og forsikringsselskapene ber om å se.

IP54-kapsling med DC bunninngang, som skiller det elektriske kjertelområdet fra pakkerommet inne i skapet.

Intelligent luftkjølt klimaanlegg holder 14-15 pakkene i et tett temperaturbånd; kontrolleren modulerer viftene mot celletemperatur.

Driftskonvolutten er 0°C til +50°C, 0-95%RH uten kondens, 2000m høyde med reduksjon over - bekreft at nettstedet ditt er inne i det før signering.

Hver klynge fullfører en full 0,5CP fabrikksykkeltest med logging på pakkenivå, og akseptrapporten leveres med enheten.

Hvordan klyngen er satt sammen i Yueqing

1. Celleinntak — 314Ah LFP-celler tas prøver for kapasitet og intern motstand før byggingen starter.

2. Pakkemontering — 51,2V/314Ah-pakker er sveiset, kablet og utstyrt med BMS-pakke, og deretter isolasjonstestet.

3. Skapfabrikasjon — stålplate er CNC-kuttet, bøyd, sveiset og pulverlakkert med korrosjonsbeskyttelse.

4. Stativ — pakker er installert i 1P224S- eller 1P240S-strengen med DC-bussen tiltrukket og kontrollert.

5. Termisk og branninnredning – klimaanlegg, kanalføring, aerosolgeneratorer og perfluorheksanonsystem installert og testet.

6. Styreledninger — klyngekontrolleren, kommunikasjonsgatewayer og DC bunninngangsmuffe er terminert og verifisert.

7. Aksepttest — 0,5CP ladning og utlading med pakkenivåspenning og temperatur logget mot serienummeret.

8. Pakking — 2050 kg-skapet er festet til en forsterket pall, sjokkindikatorer montert og oppbevart for frakt.

Hvilken klynge og hvor mange

Velg modellen etter PCS-spenningsvinduet først og energimålet ditt. En 750-900V DC-buss peker til 241kWh-klyngen (672~864VDC); en 600-800V buss peker til 225kWh-enheten (604~806VDC). Å tvinge frem en spenningsmismatch betyr reduksjon av batteriet eller omformeren, og begge skader tilbakebetalingen.

Tell deretter klynger mot utsendelsesvinduet: hver 225kWh-klynge leverer 150A standard inn i bussen, så den nyttige energien i et to-timers vindu er det PCS-en konverterer, ikke navneskiltet.

Vær ærlig om anskaffelsesformen. Hvis prosjektet ditt ikke har noen PCS og ingen EMS ennå, er en naken klynge feil utgangspunkt - et integrert skap eller en container fra samme fabrikkserie vil nå igangkjøring raskere. Klyngen er for kjøpere som allerede eier resten av stabelen.

Spørsmål å sette til et klyngetilbud

Spør etter spenningsvinduet, ikke bare det nominelle. En klynge oppgitt som '768V' kan fortsatt være ubrukelig hvis PCS-en din klippes ved 850V og pakken lades til 864V.

Spør om kommunikasjonsregisterkartet følger med enheten eller bare etter en NDA-gjennomgang - vårt er i dokumentasjonspakken.

Spør hvordan brannbeskyttelsen er iscenesatt: aerosol og perfluorheksanon er begge til stede her; et enkeltagenttilbud endrer forsikringsfilen din.

Spør om sykluspåstanden angir hastighet, temperatur og retensjon - '8000 sykluser' uten betingelser er ikke en spesifikasjon.

Kommersielle vilkår: 25-35 virkedager for standardklynger, fem års garanti, MOQ én enhet for prototypeintegrasjonsarbeid.

Sender en 2050 kg klynge

Skapet måler 1095*1210*2120mm og veier 2050kg på begge variantene, så det beveger seg på en forsterket pall med gaffeltrucklommer og løftepunkter for en kran der stedet trenger en.

Med batteriet installert, er forsendelsen UN3480 farlig gods: vi utarbeider UN38.3-rapporten og MSDS, og du bør legge til omtrent én uke med DG-bestillingstid ved opprinnelsen.

Vilkårene er FOB Ningbo eller Shanghai med CIF på forespørsel. Én klynge per lastebilrom er den praktiske lasten for veigods; to passer til en 20 fots container med avstivning hvis ruten tillater det.

Service- og kapasitetsforpliktelse

Fem års garanti på pakker, klimaanlegg, brannsystem og klyngekontrolleren som én levert enhet.

Kapasitetsbevaring er garantert på 80 % under oppgitt 0,5C-sykling, sammenlignet med fabrikkgodkjenningsloggen.

Pakker kan byttes i feltet: en svak pakke erstattes i løpet av timer med resten av strengen urørt, og BMS-en balanseres på nytt ved omstart.

Fjerndiagnostikk over CAN/Eth/RS485 (4G valgfritt) lar ingeniørene våre lese data på pakkenivå og flaggdrift før det vises i energirapportene på stedet.

Årlig service dekker filterrensing, branntrykkkontroller, momentverifisering og kapasitetskjøring; reservepakker sendes innen 5-7 virkedager.

Integrasjonsfeil vi ser gjentatte

Feil: koble klyngen til en PCS hvis DC-vindu så vidt overlapper batteriområdet. Høyre: bekreft at 604~806VDC eller 672~864VDC sitter inne i PCS-vinduet med marg i begge ender.

Feil: blande 225kWh og 241kWh klynger på en buss. Høyre: parallelle enheter må være samme modell så nominelle spenninger faller sammen.

Feil: forlater DC-bunninnføringskrtelen tilgjengelig for vannavrenning. Høyre: tett pakningen ved montering og hold sokkelområdet fritt.

Feil: å anta at IP54 betyr utendørs eksponering hvor som helst. Høyre: den tåler støv og sprut, ikke stående vann - hold klyngen borte fra flomutsatt grunn.

Feil: hopper over kommunikasjonskarttesten før strømtilførsel. Høyre: Kjør et CAN/RS485-håndtrykk på benknivå med EMS-en din før klyngen kobles til bussen.

Hva integratorer rapporterer

En systemintegrator i Dubai paret 241kWh-klyngen med en 500kW PCS for et hotellprosjekt tidlig i 2025. Deres ledende ingeniør sa at CAN-registerkartet lot dem fullføre EMS-kartlegging på en ettermiddag, og at fabrikktestrapporten gjorde den lokale myndighetens dokumentgjennomgang enkel – selv om DC-kabelenene var kortere enn en standard praksisboks.

En EPC i Cape Town standardisert på 225 kWh-klyngen på tvers av tre detaljhandelssteder. Anskaffelseslederen deres bemerket at det identiske 2050 kg-skapet og den vanlige reservedelslisten forenklet logistikk på stedet, mens idriftsettelsespersonalet klaget over at klimaanleggets servicepanel sitter på siden som vender mot veggen i deres foretrukne layout.

En gruveentreprenør i Medellin, Colombia, driver to 241 kWh-klynger på én DC-buss bak et dieselhybridsystem. Kontrollingeniøren deres bekreftet at den parallelle konfigurasjonen holdt samsvarte med SOC som annonsert, og ba om et lengre WiFi-antennealternativ slik at klyngediagnostikken nådde kontrollrommet uten kabel.

Svar integratorer spør før signering

Spørsmål: Er PCS inkludert?

A: Nei - dette er batteriklyngen på DC-siden. Den overføres til PCS/EMS over CAN, Ethernet eller RS485 (4G valgfritt).

Spørsmål: Hvilke PCS-spenninger passer den til?

A: 225kWh-klyngen spenner over 604~806VDC; 241 kWh spenner over 672~864VDC. Sjekk PCS DC-vinduet mot området.

Spørsmål: Kan jeg kjøre to klynger parallelt?

A: Ja, klynger av samme modell på samme DC-buss, matchet nominell spenning, aggregert av nettstedets EMS.

Spørsmål: Hva er standardstrømmen?

A: 150A per klynge ved en hastighet på 0,5CP; PCS definerer kraften, klyngen definerer energien.

Spørsmål: Hva er effektiviteten rundt tur?

A: Maksimalt 88 % ved 0,5C over én lading og én utladning, inkludert hjelpemidler.

Spørsmål: Hvor lenge vil cellene vare?

A: Over 8000 sykluser ved 0,5C og 25°C med minst 80 % retensjon; høyere omgivelsestemperaturer forkorter den.

Spørsmål: Fungerer det med en tredjeparts EMS?

A: Ja - registerkartet er en del av dokumentasjonspakken, slik at ingeniøren din kan integreres uten en fabrikkanrop.

Spørsmål: Hva er ledetiden?

A: 25-35 virkedager for standardklynger, pluss omtrent en uke med bestilling av farlig gods ved opprinnelsen.
