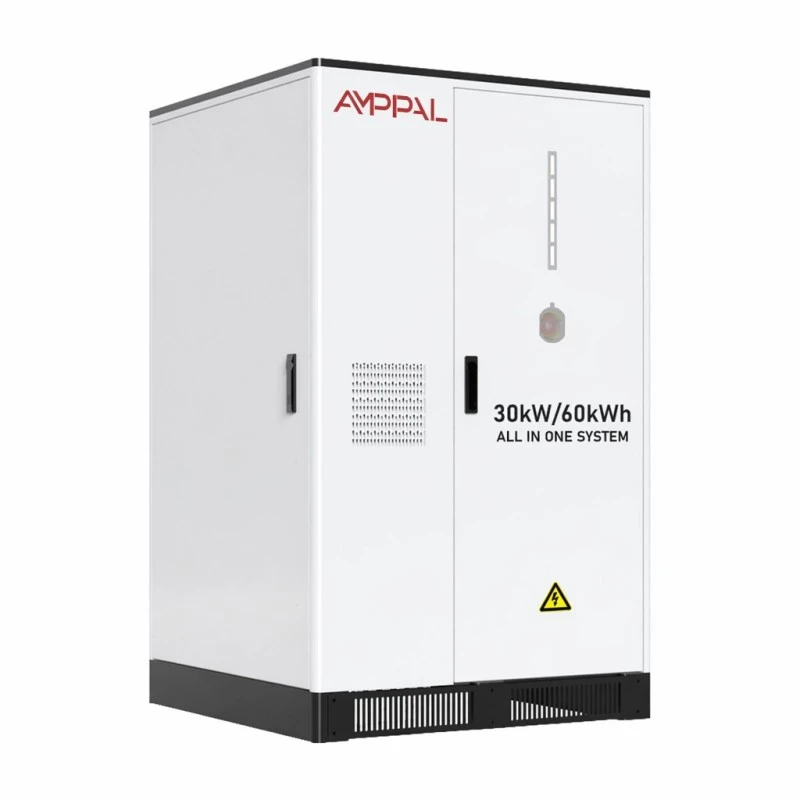

20–50 kW alt-i-ett batteri energilagringssystem for kommersielle og solenergiapplikasjoner

Ett skap i stedet for tre innkjøpslister

Et solenergi-pluss-lagringsprosjekt betyr normalt tre leverandører: en PV-omformer, et batteristativ og en kontroller som snakker til begge. Hver har sin egen garanti, sin egen idriftsettelsesingeniør og sitt eget skyldspill når systemet underpresterer. Dette 20–50 kW alt-i-ett-batterienergilagringssystemet for kommersielle og solenergiapplikasjoner kollapser alle tre til én enkelt leveranse.

Invertertrinnet aksepterer opptil 26kW DC fra takets array (39kW på 30kW-modellen, 65kW på 50kW-modellen) over 2/4 MPPT-trackere, slik at batteriet lades fra solenergi uten en separat hybrid-inverter eller en ekstra strengboks.

Inni er et 51,2 kWh LFP-batteri bygget av fem 10,24 kWh-pakker, pluss lokal kontrolllogikk som kjører selvforbruk, skifting av tid og nettbackup fra samme skjerm. For et nettsted som bare vil ha selvbruk av solenergi pluss dekning for strømbrudd, er dette den korteste veien fra bestilling til eksport.

Hvorfor Solar Input Rating er viktig

26kW maksimal PV-inngang på 20kW-modellen lar arrayet overskride omformerens rating; MPPT klemmer overskuddet i stedet for å kutte dagtid.

2/4 MPPT-måter: to sporere som standard, fire der taket ditt vender mot forskjellige asimut - den ene skyggelagte siden stopper ikke den andre.

Nominell nettspenning er 380V AC med 50/60Hz ±5Hz toleranse, så det samme kabinettet betjener 50Hz og 60Hz markeder uten en fabrikkvariant.

Ved 97 % maksimal effektivitet og 90 % utladningsdybde når mer av hver solenergi kilowattime belastningen i stedet for å gå tapt i konverteringen.

Kommunikasjon over CAN/RS485/WiFi dekker lokal overvåking, inverter-håndtrykk og fjernavlesninger uten å kjøpe en egen gateway.

AC bunninngang, trefase fireleder (3L+N+PE), holder kabelføringen inne i sokkelen og forkorter kjøringen til hovedtavlen.

Tekniske spesifikasjoner

Hvor et 20-50kW kabinett får plass

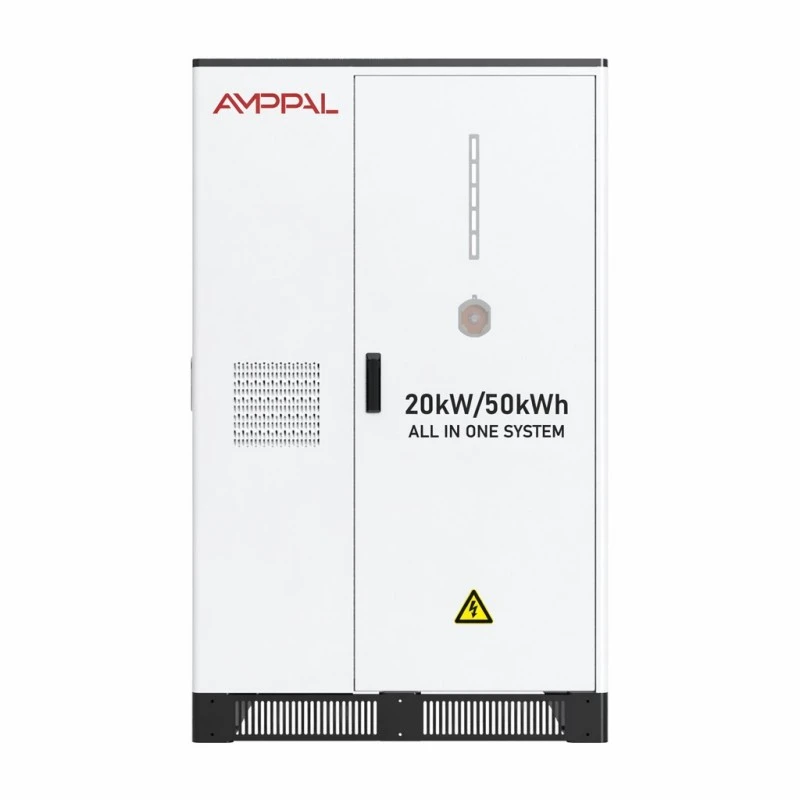

Små fabrikker med solenergi på taket og produksjonstopper på ettermiddagen: 20kW/51,2kWh-modellen dekker en 20kW-behovspiss i omtrent to og en halv time.

Hoteller og gjestehus som kjører klimaanlegg mot en brukstidstariff: lade over natten, tømme gjennom kjølevinduet.

Landbruksbehandlingssteder med intermitterende nettkvalitet — skapet kjører gjennom spenningsfall på lokal kontroll uten ekstern EMS-programvare.

Butikkjeder og verksteder som leier plass: ett skap trenger ikke noe dedikert batterirom, bare en flat betongpute og kabeltilgang.

EV-forplasser med beskjeden ladebelastning: buffer 2-4 sakte ladere fra en svak nettforbindelse uten å oppgradere transformatoren.

Hvordan hybridtopologien går om dagen

Om morgenen mater MPPT-sporerne solenergi inn i bygningsbelastningen først. Overskudd går inn i batteriet til det når det programmerte SOC-taket, vanligvis 90-100 % avhengig av tariffplanen din.

Når belastningen overstiger solenergi pluss batteri, dekker rutenettet balansen sømløst - ett konverteringstrinn, ikke to bokser som forhandler over en buss.

Om natten lades batteriet ut i de høye tarifftidene, og EMS reserverer en gulv-SOC for nettbackup. Fordi den lokale kontrolleren holder tidsplanen, stopper ikke en tapt internettforbindelse skiftelogikken – den stopper bare det eksterne dashbordet.

Hva sikkerhetsfilen inneholder

Brannbeskyttelse er aerosol på PACK-nivå og aerosol igjen på skapnivå - to uavhengige stadier rettet mot de to forskjellige stedene en termisk hendelse kan starte.

LFP 3.2V/100Ah-celler bærer CE og RoHS på pakkenivå, og det komplette utstyret leveres med UN38.3 og MSDS-dokumentasjon for toll og forsikring.

Intelligent luftkjøling holder de fem pakkene innenfor et smalt temperaturbånd; viftekurven følger celletemperaturen i stedet for å kjøre på full hastighet hele dagen.

IP54-kapsling passer utendørs baldakinposisjoner og overbygde planterom; den elektriske brønnen er atskilt fra batteribrønnen inne i skapet.

Sykluslevetiden er oppgitt til >6000 ganger ved 0,5C og 25°C med minst 80 % energiretensjon – én hel syklus per arbeidsdag er omtrent tjue år før terskelen er nådd.

Omgivelsesvinduet er 0°C til +50°C med 0-95 %RH fuktighet og 2000m høyde (nedsatt ovenfor); de fleste uoppvarmede planterom sitter inne i den.

Hvordan 850 kg-skapet er bygget i Yueqing

1. Celleinntak – innkommende LFP-celler tas batchprøver for kapasitet og intern motstand før en eventuell pakkemontering begynner.

2. Pakkemontering — 102,4V/10,24kWh-pakker er sveiset, kablet og isolasjonstestet med pakkens BMS montert.

3. Skapproduksjon — stålplate er CNC-kuttet, bøyd og sveiset, deretter forbehandlet og pulverlakkert på samme linje som brukes for ladeproduktene.

4. Inverterintegrasjon — PV-trinnet, batteriets DC-trinn og AC-terminalene kobles sammen med den lokale kontrolleren til én buss.

5. Brann og termisk innredning — aerosolgeneratorer, luftkanaler og temperatursensorer er installert og funksjonskontrollert.

6. Igangkjøring – hvert skap fullfører en full 0,5C lading og utlading med pakkenivåspenning og temperatur logget.

7. Nettsimulering — overganger på og utenfor nettet verifiseres mot en programmerbar AC-kilde før frigjøring.

8. Pakking — skapet er boltet til en forsterket pall med sjokkindikatorer, pakket inn og klargjort for containerlasting.

Plukker mellom 20, 30 og 50kW

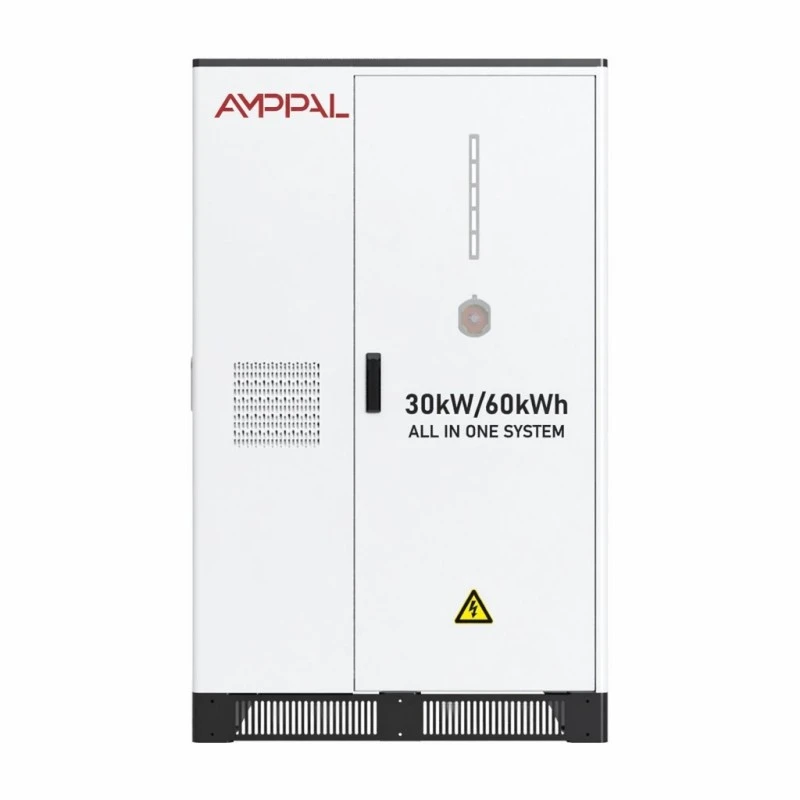

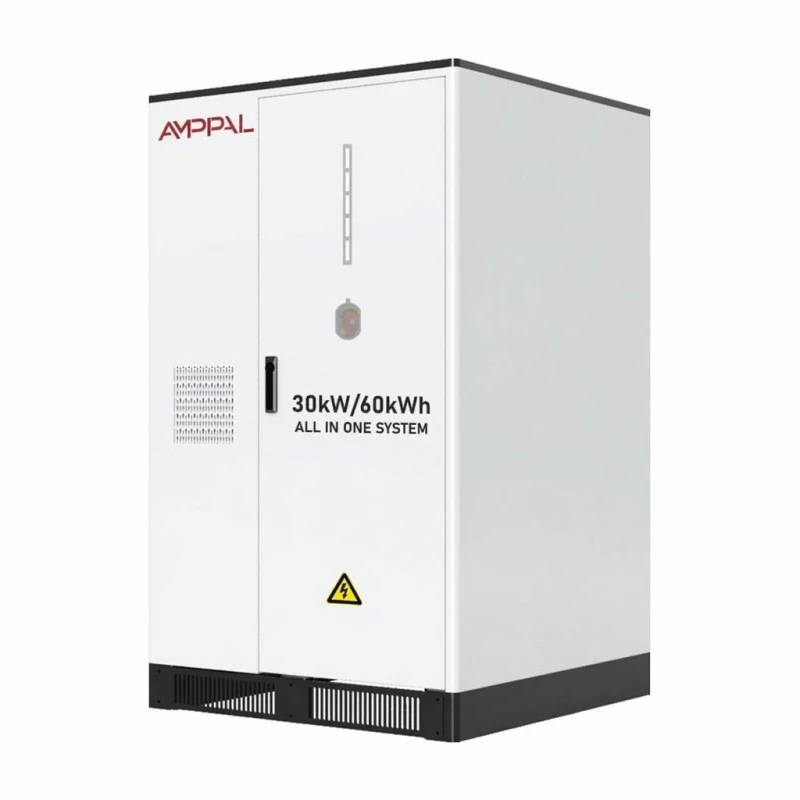

Match modellen til den verste importen, ikke gjennomsnittet. Mål halvtimesbehovet som faktisk driver regningen din: 20kW-modellen bærer opptil 20kW belastning fra batteri, 30kW-modellen 30kW og 50kW-modellen 50kW. Energi følger: henholdsvis 51,2, 61,44 og 107kWh.

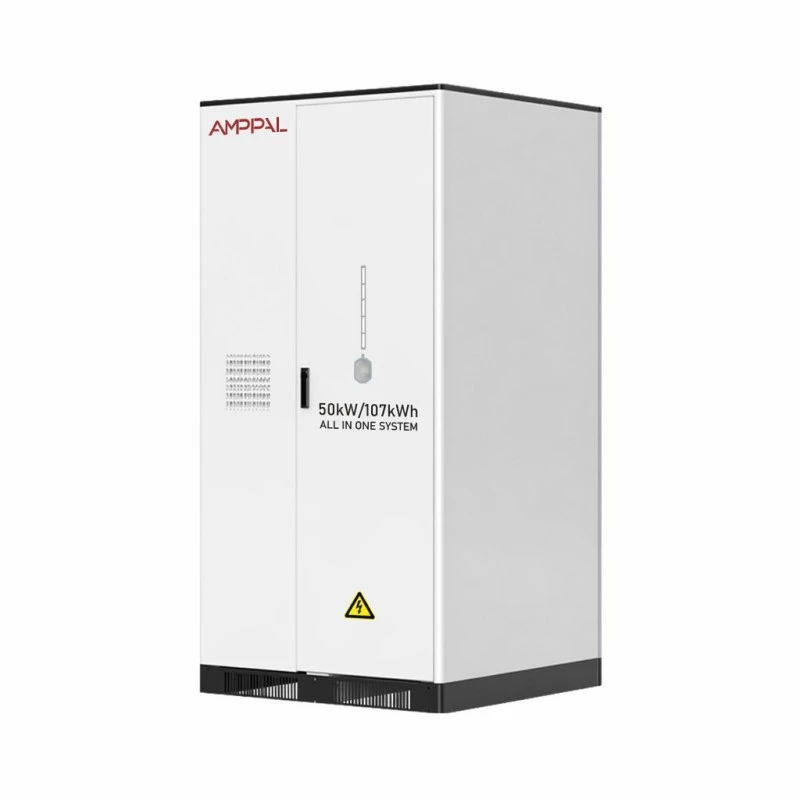

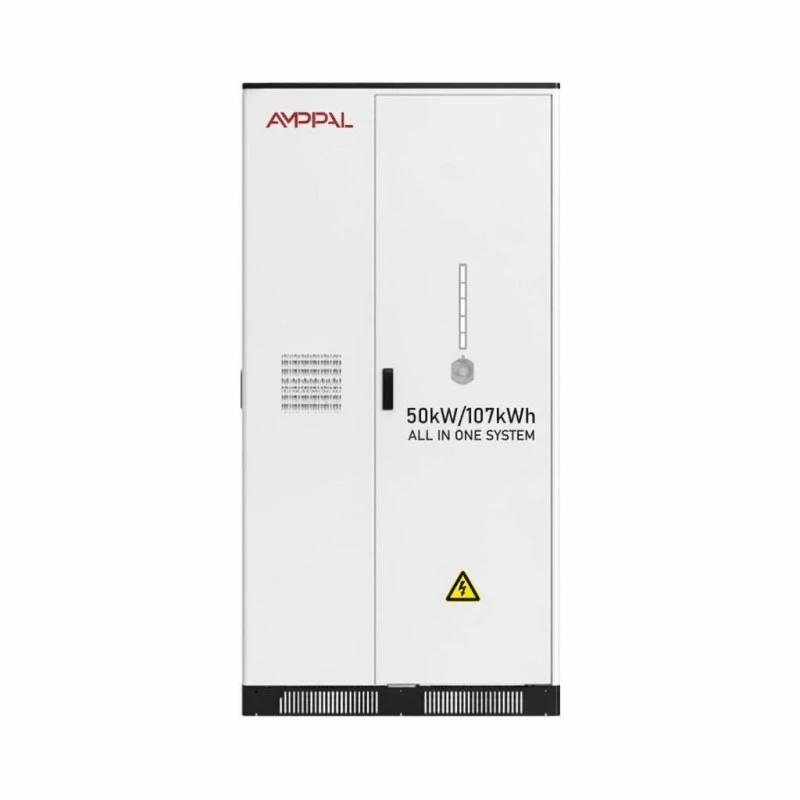

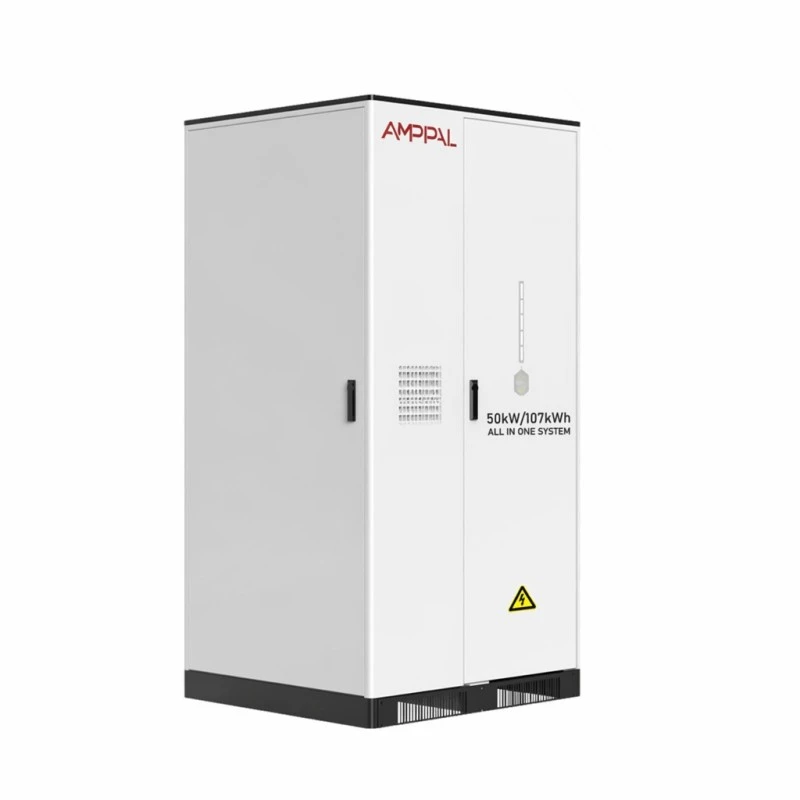

Skapet på 50 kW er fysisk forskjellig - 1100*1205*2200 mm og 1200 kg mot 1000*1106*1640 mm og 850 kg for de to minste - så sjekk dørbredden, gulvbelastningen og krantilgangen før du forplikter deg.

Hvis nettstedet ditt ikke har noe problem med nettimport og ingen tidsspredning, er dette skapet sannsynligvis feil forbruk. Det betaler seg tilbake gjennom eget forbruk og tariffskifting; uten disse er et batteri en parkert eiendel. Vi vil fortelle deg det før vi tar bestillingen din.

Sammenligning av tilbud på tvers av leverandører

Spør om den angitte effektiviteten er systemnivå eller kun omformer. Vår er 97 % maksimum, målt ved skapgrensen inkludert hjelpelaster.

Spør om brannvern dekker både pakkenivå og skapnivå - et tilbud med skapaerosol lar bare pakkene være ubeskyttede.

Spør hva MPPT-inndatataket er; en '20kW hybrid' som aksepterer bare 15kW PV, tvinger deg til å kjøpe en ny inverter senere.

Spør om EMS: kan den lokale kontrolleren kjøre uten skyen? Vår gjør det, noe som betyr noe i markeder med ustabile tilkoblingsmuligheter.

Kommersielle vilkår: 25-35 virkedager for standardmodeller, fem års garanti på hele skapet, MOQ på en enhet for evalueringsordrer.

Sender et skap i ett stykke

20kW og 30kW modellene er 1000*1106*1640mm og veier 850-950kg; 50kW-modellen er 1100*1205*2200mm ved 1200kg. Hver sender på en forsterket stålpall med gaffeltrucklommer, klar for en bakløfter på destinasjonen.

En enhet tar omtrent en tredjedel av en 20 fots container; to passer komfortabelt med avstivning. Fordi batteriet er installert, er forsendelsen klassifisert som UN3480 farlig gods – vi utarbeider UN38.3-rapporten og MSDS, og du bør budsjettere omtrent én ekstra uke for booking av farlig gods i havnen.

Vilkårene er FOB Ningbo eller Shanghai som standard, CIF tilgjengelig på forespørsel. For luftfrakt med én enhet gjør vekten og batteriklassen det uøkonomisk; sjø- eller landfrakt er den praktiske ruten.

Garanti, degradering og pakkebytte

Fem års garanti på det komplette kabinettet – pakker, invertertrinn, termiske vifter og den lokale kontrolleren – ikke bare batteriet.

Kapasiteten er garantert å holde på minst 80 % av nominell energi de første fem årene under normal 0,5C-sykling; forringelse utover det dekkes under de samme vilkårene.

Pakker er utskiftbare moduler: en mislykket pakke byttes på timer uten å returnere hele kabinettet, og BMS rebalanseres automatisk ved omstart.

Årlig service dekker filterrengjøring, sjekk av terminalmoment, vifteinspeksjon og en kapasitetsverifiseringskjøring; vår fjerndiagnostikk kan flagge en svak pakke først.

Reservepakker og kontrolltavler holdes på lager og sendes innen 5-7 virkedager; utvidet garanti til åtte eller ti år prises på bestillingstidspunktet.

Installasjonsfeil ser vi gjentatte

Feil: forutsatt at 380V-utgangen mater enfaset utstyr direkte. Høyre: skapet er trefaset; del lasten over L1/L2/L3 og hold nøytralen bundet i henhold til lokal kode.

Feil: montering på et tregulv eller tynn avrettingsmasse. Høyre: vekten på 850-1200 kg trenger en betongpute eller armert gulv som er klassifisert for punktbelastningen.

Feil: kjører PV-strenger med blandede orienteringer inn i én tracker og forventer full utgang. Høyre: bruk 4-veis MPPT-konfigurasjonen og tilordne hver asimut sin egen tracker.

Feil: oppbevaring av batteriet under -20°C eller lading over +50°C. Høyre: respekter lagringstemperaturvinduet på -20°C til +60°C og driftsfuktigheten på 0-95 %RH.

Feil: begrave den nederste kabelinngangen i vann eller rusk. Høyre: hold sokkelen fri — AC bunninngang (3L+N+PE) forutsetter at kjertelområdet forblir tilgjengelig.

Hva installatører og eiere rapporterer

Et klesverksted i Dhaka, Bangladesh satte en 30kW modell bak et 40kWp tak tidlig i 2025. Eieren rapporterte at dieselgeneratortimer gikk ned fra daglig til noen få per måned, og installatøren la merke til at den integrerte MPPT sparte dem for en ukes idriftsettelse sammenlignet med separat utstyr – selv om de skulle ønske at WiFi-antennen hadde lengre bly til metalltaket deres.

En supermarkedsoperatør i Sofia, Bulgaria driver en 20kW-enhet mot en tariffspredning natt/dag. Fasilitetssjefen deres bekreftet at kabinettet betaler for omtrent en tredjedel av dets månedlige strømdelta, og la til en klage: Viften er hørbar i det tilstøtende lagerrommet, så de flyttet den til lasterommet.

Et gruveforsyningsdepot i Lima, Peru kjøpte 50kW-modellen for backup etter gjentatte nettkutt. Elektroingeniøren deres berømmet overleveringshastigheten på/av nettet, men ba om en høyere lokal alarm - LED-panelet alene var lett å gå glipp av under et nattskift.

Ofte stilte spørsmål

Spørsmål: Kan den lades rent fra solenergi uten nett?

A: Ja, i off-grid-modus; MPPT ruter PV til batteriet og lasten, med nettet kun for backup.

Spørsmål: Hvor mye tak for 20kW-modellen?

A: Rundt 4kWp per 20m2 godt tak, så 26kW PV-inngang er omtrent 130m2 med paneler.

Spørsmål: Hva skjer under et strømbrudd?

A: Skapet går automatisk over til off-grid-modus; reserve-SOC-en du setter i EMS definerer hvor lenge bygningen går.

Spørsmål: Hvor lenge varer pakkene?

A: Over 6000 sykluser ved 0,5C og 25°C til 80 % retensjon - omtrent tjue år med én syklus per arbeidsdag, mindre hvis du sykler hardere.

Spørsmål: Kan omformeren byttes separat?

A: Ja, omformertrinnet og pakkene er uavhengige moduler, som kan repareres uten å returnere skapet til fabrikken.

Spørsmål: Hva er effektiviteten rundt tur?

A: Maksimalt 97 % på kabinettnivå med 90 % utslippsdybde – 10 % DOD-reserven forlenger også syklusens levetid.

Spørsmål: Trenger vi et batterirom?

A: Nr. IP54 og den interne brannslokkingen tillater planterom eller overbygd utendørs installasjon på en betongpute.

Spørsmål: Hva er ledetiden?

A: 25-35 virkedager for standard 20/30/50kW-modeller; tilpassede spenninger legger til tid.
