Flåtedepoter, motorveikorridorstasjoner og urbane ladeknutepunkter står alle overfor den samme underliggende begrensningen: den lokale nettforbindelsen er begrenset, men etterspørselen etter hurtiglading fortsetter å øke. Multi-Gun DC-ladere er et direkte svar på den begrensningen. I stedet for å installere flere uavhengige DC-hurtigladere, som hver krever sitt eget strømkonverteringsskap, kretsbeskyttelse og nettverksfall, sentraliserer et multi-gun-system strømkonvertering og distribuerer DC-utgang til flere dispensere. Denne arkitekturen reduserer fotavtrykk, senker installasjonskostnadene og muliggjør mer intelligent bruk av tilgjengelig nettkapasitet.
AMPPALhar fokusert sin ingeniørinnsats på å bygge flerkanonplattformer som forblir enkle å betjene, enkle å integrere og fleksible nok til å støtte blandede elbilflåter. Den følgende tekniske oversikten forklarer kjerneparametrene, modellutvalget, strømstyringslogikken, koblingsalternativer og vanlige spørsmål fra operatøren.
En vanlig DC hurtiglader har ett strømskap og en dispenser med en eller to kabler som betjener en enkelt parkeringsplass. En DC-lader med flere pistoler bruker ett sentralt strømskap og flere eksterne eller integrerte dispensere, hver med sin egen ladekontakt. Sentralskapet inneholder stablebare kraftmoduler som konverterer AC-nettstrøm til DC. Systemet ruter deretter likestrøm til de dispensere som er i bruk. Dette betyr at et enkelt nettsted kan betjene to, tre eller fire kjøretøy samtidig uten å duplisere hele kraftkonverteringskjeden.
For belastende operatører viser forskjellen seg i kapitalutgifter og driftskostnader. Færre skap betyr mindre betongarbeid, færre grøfteganger, færre koblingsanlegg og færre feilpunkter. Strømmoduler inne i kabinettet kan deles på tvers av koblinger, så når ett kjøretøy senker ladehastigheten, blir den frigjorte kapasiteten tildelt en annen kobling. Den dynamiske utnyttelsen er vanskelig å oppnå med helt uavhengige ladere.
Spesifikasjonsarket for en DC-lader med flere pistoler bør leses som et dokument på systemnivå, ikke bare en enkelt lader. AMPPAL publiserer følgende parametere for sin nåværende multi-gun lineup. Verdier gjelder standardkonfigurasjoner; regionale nettkrav kan påvirke inngangsspenning og frekvens.
Disse parameterne gjenspeiler hele systemet i stedet for en enkelt ladeport. Operatører bør være spesielt oppmerksomme på utgangsspenningsområdet og strømgrensene, fordi disse verdiene bestemmer den virkelige økthastigheten for forskjellige EV-modeller.
AMPPAL-produktlinjen er organisert etter maksimal skapeffekt og antall tilkoblede dispensere. Tabellen nedenfor oppsummerer standardkonfigurasjoner. Egendefinerte pistolblandinger og koblingstyper er tilgjengelige for utplassering av store flåter.
| Modell | Maks utgangseffekt | Antall våpen | Kontinuerlig strøm per pistol | Inngangsspenning | Vedleggsvurdering | Dimensjoner (B×D×H) | Driftstemperatur |
| MG30-2 | 60 kW | 2 | 150 A | 480 VAC / 400 VAC | IP55 / IP54 | 700×600×1850 mm | -30°C til 55°C |

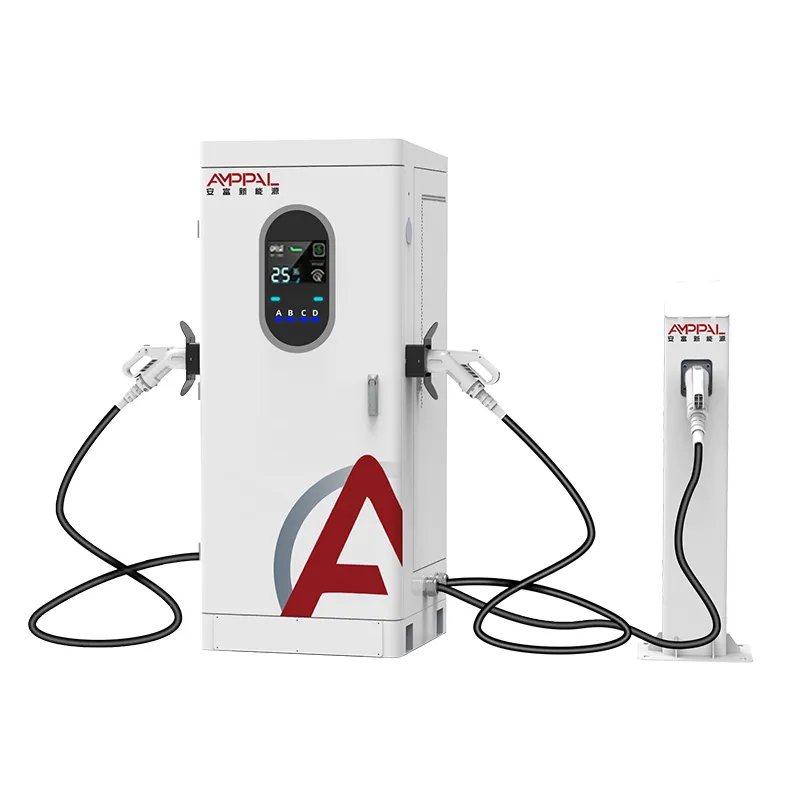

| MG60-3 | 120 kW | 3 | 200 A | 480 VAC / 400 VAC | IP55 / IP54 | 800×700×1950 mm | -30°C til 55°C |

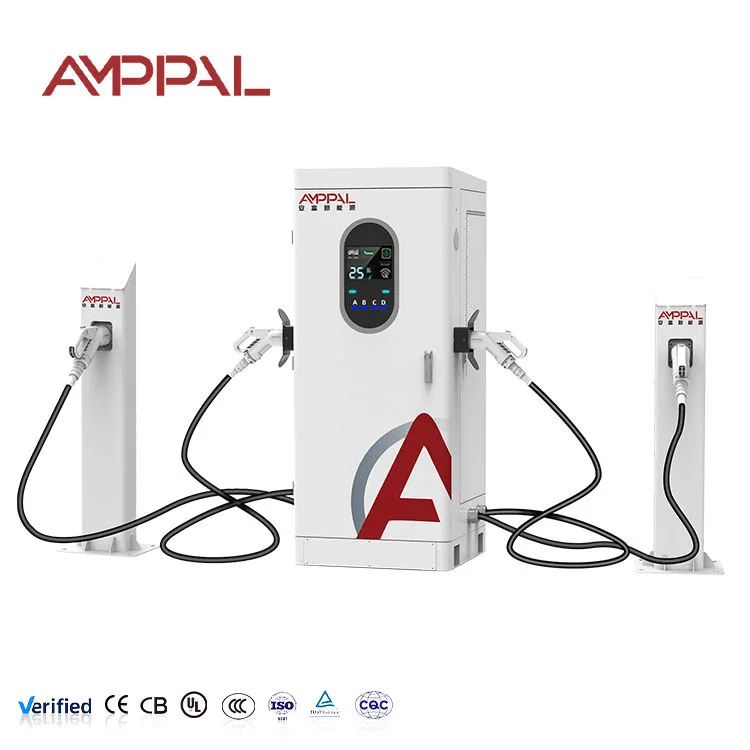

| MG120-4 | 240 kW | 4 | 250 A | 480 VAC / 400 VAC | IP55 / IP54 | 1200×800×2000 mm | -35°C til 60°C |

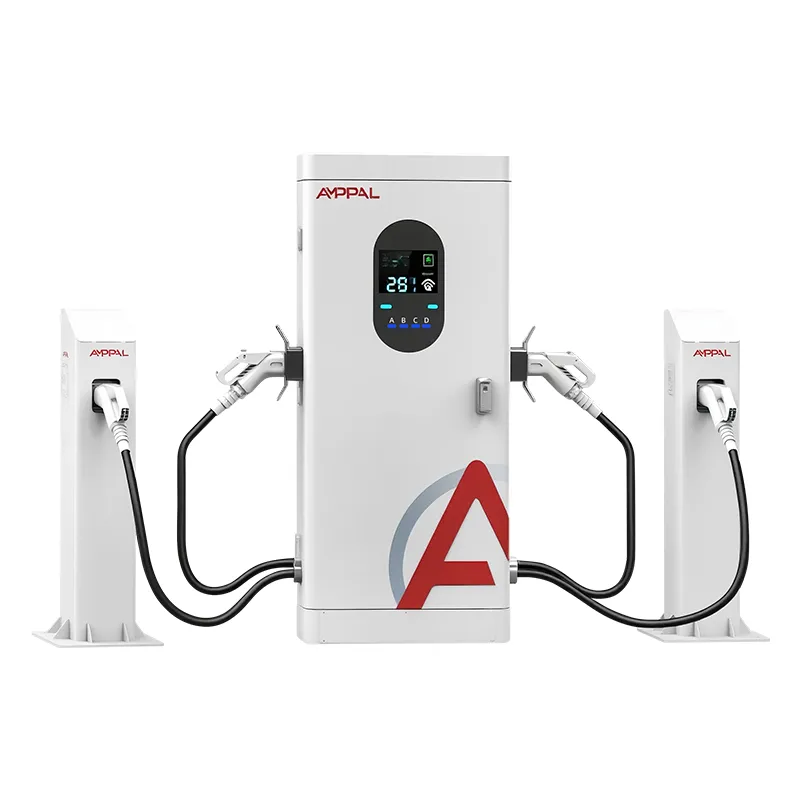

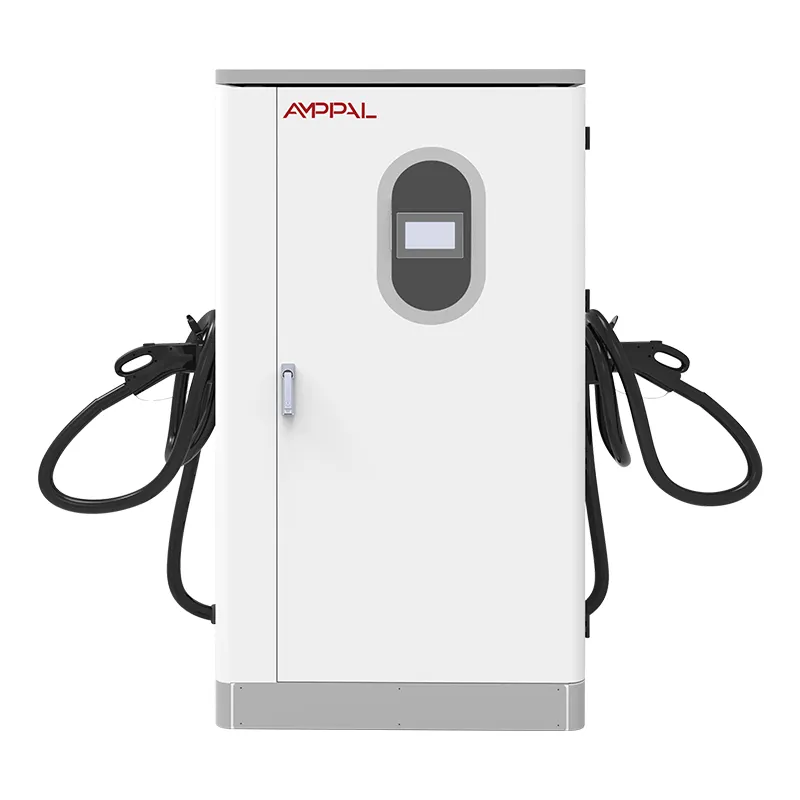

| MG180-4 | 360 kW | 4 | 500 A med væskekjøling | 480 VAC / 400 VAC | IP55 / IP65 valgfritt | 1.400×900×2.100 mm | -35°C til 60°C |
Hver modell bruker samme modulære effekttrinn, så et 120 kW skap kan oppgraderes i felten ved å installere ytterligere 30 kW eller 40 kW moduler. Denne modulariteten forenkler også reservedelslageret for operatører som administrerer flere AMPPAL-steder.
Den viktigste programvarefunksjonen i en DC-lader med flere pistoler er dynamisk strømdeling. Fast kraftdeling deler kabinettvurderingen likt mellom koblinger, noe som sløser med kapasitet når ett eller flere kjøretøy reduserer ladehastigheten. Dynamisk strømdeling leser kontinuerlig hvert kjøretøys forespurte spenning og strøm, og omdisponerer deretter tilgjengelig DC-kapasitet i sanntid.
I et AMPPAL-system prøver den sentrale kontrolleren hvert tilkoblet kjøretøy med 100 ms intervaller. Hvis et kjøretøy går inn i konstantspenningsmodus og begynner å trappe ned strømtrekket, frigjør kontrolleren den ubrukte kapasiteten til andre aktive økter. Dette er spesielt verdifullt i flåtedepoter der forskjellige elbiler med ulik batterispenning lader side om side. En 240 kW AMPPAL MG120-4 kan levere hele 240 kW til en enkelt kontakt når de tre andre er inaktive, eller dele den intelligent på fire kjøretøy etter hvert som etterspørselen endres.
Systemet støtter også planlagte strømgrenser og integrering av behovsrespons. Operatører kan begrense den totale kraften på stedet under vinduer med høye forbrukshastigheter, eller la laderen redusere belastningen automatisk når bygningsstyringssystemet sender et behovsresponssignal. Denne funksjonen hjelper til med å unngå dyre etterspørselskostnader og holder ladestedet innenfor grensene for nettilkobling.
DC-ladere med flere pistoler er bare like nyttige som deres koblingsblanding. AMPPAL bygger hver pistol etter bestilling med CCS1, CCS2, CHAdeMO eller GB/T-kontakter. I Nord-Amerika er den vanligste konfigurasjonen CCS1 for lette kjøretøy pluss valgfri CHAdeMO for eldre modeller. Operatører i Europa og Asia-Stillehavsområdet velger ofte kun CCS2 eller en blanding av CCS2 og CHAdeMO. GB/T-konfigurasjoner er tilgjengelige for markeder som krever det.
Kabelkjøling har blitt en kritisk variabel ettersom bilprodusenter presser pakkespenningene til 800 V og ladehastigheten mot 350 kW. Luftkjølte kabler er lettere og enklere å vedlikeholde, men blir tykke og tunge over 200 A kontinuerlig. Væskekjølte kabelenheter tillater kontinuerlige strømmer opp til 500 A samtidig som kabeldiameteren holdes håndterbar. AMPPAL tilbyr væskekjølte dispensere på MG180-4 og som en valgfri oppgradering på modeller med lav effekt der fremtidssikring er et problem.
Hver dispenser er tilgjengelig med et integrert kabelhåndteringssystem, inkludert uttrekkbart kabeloppheng eller svingarmmontering. Dette reduserer kabelslitasje og holder ladebrønnen fri for sjåfører.
Ladenettverk krever pålitelig kommunikasjon mellom laderen og det sentrale styringssystemet. AMPPAL multi-gun DC-ladere støtter OCPP 1.6J og OCPP 2.0.1, noe som betyr at de kan koble til de fleste større ladenettverksadministrasjonsplattformer uten tilpasset mellomvare. OCPP 2.0.1 legger til forbedrede sikkerhetsprofiler, smarte ladekommandoer og håndtering av transaksjonsdata som gjør store flåter enklere å administrere.
Laderne gir også Modbus TCP for integrasjon med lokale energistyringssystemer. I et depot der solgenerering, batterilagring og bygningsbelastning administreres sammen, lar Modbus laderen motta sanntids strømsettpunkter fra stedskontrolleren. Systemet kan redusere produksjonen når solenergiproduksjonen faller eller når lagringen går ut ved den programmerte grensen. Det integrasjonsnivået er vanskelig å oppnå med ladere som bare eksponerer OCPP og ingen lokal protokoll.
DC hurtiglading maskinvare opererer med høy spenning og høy strøm, så sikkerhetsoverholdelse er ikke omsettelig. AMPPAL multi-gun DC-ladere har UL 2202 og UL 2594-sertifisering for det nordamerikanske markedet, CSA C22.2 No. 346 for Canada, og CE-merking under IEC 61851-1 og IEC 61851-23 for Europa. ISO 15118-samsvarsbanen muliggjør plug-and-charge-autentisering, noe som reduserer antallet trinn en sjåfør må ta for å starte en økt.
Skapene er designet for utendørs installasjon i varierende klima. IP55 på strømskapet beskytter mot støv og lavtrykksvannstråler fra alle retninger. Valgfrie IP65-dispensere gir beskyttelse for kystområder der saltspray er vanlig. Driftstemperaturområdet på -35°C til 60°C dekker de fleste utplasseringsscenarier, med varme- og viftekontrolllogikk som forhindrer kondens inne i kabinettet under raske temperaturendringer.
Flåtedepoter passer best for flerkanonarkitektur. Varebiler, skolebusser og kommunale servicekjøretøyer kommer ofte tilbake til depotet til samme tid og trenger rask behandling. Et system med fire pistoler lar flere kjøretøy lade over natten eller under et kort opphold uten å kreve at hver parkeringsplass har sitt eget strømskap. Den sentrale kontrolleren kan også prioritere spesifikke kjøretøy basert på avgangsplaner.
Offentlige hurtigladekorridorer drar nytte av den samme maskinvaren. Hvileplasser på motorveier og bensinstasjoner har ofte begrenset elektrisk kapasitet. Et 360 kW-skap som mater fire dispensere betyr at fire sjåfører kan begynne å lade umiddelbart, selv om den totale kraften på stedet er lavere enn summen av fire uavhengige ladere vil kreve. Den dynamiske strømdelingsprogramvaren forhindrer lange køer og forbedrer den generelle opplevelsen for sjåfører som ankommer med forskjellige ladetilstander.
Arbeidsplasser og detaljhandelssteder kan bruke mindre multi-gun systemer for å tilby DC hurtiglading uten kostnadene ved å installere en offentlig stasjon i full størrelse. En AMPPAL MG30-2 kan betjene to parkeringsplasser og samtidig holde installasjonskostnadene håndterbare for eiendomseiere. Fordi systemet er modulært, kan eieren legge til kapasitet senere ettersom ansattes EV-adopsjon vokser.
Å installere en DC-lader med flere pistoler krever mer planlegging enn en enhet med én port, men den totale kostnaden på stedet er ofte lavere per ladestasjon. Det sentrale strømskapet bør plasseres så nær hovedkoblingsanlegget som mulig for å redusere kostnadene for AC-mater. Dispensere kan installeres inntil 50 m fra skapet ved bruk av likestrømkabler, med forbehold om kabelstørrelse og spenningsfallberegninger. AMPPAL tilbyr et stedsplanleggingsverktøy som beregner kabelmål, grøftdybde og termisk reduksjon basert på forventet lastprofil.
Hver parkeringsplass bør ha en betongpute eller asfaltoverflate som er klassifisert for dispenserens vekt og kabelstyringssystem. Pullerter eller hjulstopper anbefales for å forhindre kollisjon av kjøretøyet. Skapet krever en minimumsklaring på 800 mm på alle serviceadkomstsider og 1000 mm foran døren. Enhetene er designet for kabelinnføring gjennom bunnen eller bak, noe som holder rørene ute av syne og reduserer snublefaren.
AMPPALDC-ladere med flere pistoler er bygget med servicepaneler med fronttilgang og modulære strømmoduler som kan erstattes av en enkelt tekniker som bruker standardverktøy. De vanligste vedlikeholdselementene er bytte av luftfilter, kabelinspeksjon, kontroll av slitasje på kontaktstifter og fastvareoppdateringer. Væskekjølte systemer krever kjølevæskenivå og pumpekontroller med intervaller anbefalt i servicehåndboken.
Ladekontrolleren logger alle feilhendelser, temperaturdata og energileveringsberegninger lokalt og kan sende dem til nettverksstyringssystemet. Disse dataene hjelper vedlikeholdsteam med å diagnostisere problemer eksternt før de sender ut en tekniker. De fleste feil kan løses eksternt gjennom OCPP-kommandoer eller ved å starte en individuell strømmodul på nytt, noe som reduserer nedetiden på stedet.
Spørsmål: Kan to eller flere kjøretøy lades med full hastighet samtidig på én AMPPAL multi-gun DC-lader?
A: Det avhenger av kabinettvurderingen og kjøretøyenes ladeforespørsler. Systemet kan levere maksimal effekt til én pistol når de andre er inaktive. Når flere kjøretøy er tilkoblet, deles tilgjengelig strøm dynamisk. For eksempel kan en 240 kW-modell lade ett kjøretøy på 240 kW, to kjøretøy på 120 kW hver, eller fire kjøretøy på 60 kW hver hvis alle ber om lik effekt. Hvis ett kjøretøy trapper ned til 40 kW, tildeler kontrolleren umiddelbart de frigjorte 20 kW til en annen aktiv økt. Dette betyr at kjøretøy sjelden lader på sitt individuelle maksimum når skapet er fullt opptatt, men stedet som helhet bruker nettkapasiteten mye mer effektivt enn uavhengige ladere ville gjort.
Spørsmål: Hva er forskjellen mellom dynamisk strømdeling og fast strømdeling?
A: Fast kraftdeling deler kabinettkapasiteten likt mellom koblinger, uavhengig av om hvert kjøretøy kan bruke det. Dynamisk strømdeling måler hvert kjøretøys sanntidsforespørsel og batterispenning, og fordeler deretter kapasiteten deretter. I et AMPPAL-system prøver kontrolleren hvert tilkoblet kjøretøy med 100 ms intervaller. Hvis et kjøretøy reduserer strømtrekket under konstantspenningsfasen, flyttes den kapasiteten til en annen kontakt. Dynamisk deling er den eneste tilnærmingen som maksimerer koblingsutnyttelsen og reduserer gjennomsnittlig økttid uten å kreve en større nettforbindelse.
Spørsmål: Er AMPPAL multi-gun DC-ladere kompatible med både 400 V og 800 V elektriske kjøretøy?
A: Ja. Alle AMPPAL multi-gun DC-ladermodeller gir ut et spenningsområde på 150–1000 VDC. Laderen oppdager automatisk kjøretøyets batterispenning og justerer DC-utgangen for å matche. Dette betyr at en 400 V Tesla Model 3 og en 800 V Hyundai Ioniq 5 kan lade på samme enhet, på forskjellige våpen, samtidig. Systemet krever ikke en ekstern booster eller separate lademoduler for høyspentplattformer.
Spørsmål: Hvor mange dispensere kan kobles til ett AMPPAL sentralt strømskap?
A: Standardkonfigurasjoner støtter to, tre eller fire dispenserpistoler per skap. MG30-2 og MG60-3 er designet for kompakte plasser med to eller tre parkeringsplasser. MG120-4 og MG180-4 støtter fire kanoner og er beregnet for større depoter eller offentlige hurtigladehuber. Der det er behov for flere brønner, kan flere sentrale skap dele en felles DC-buss eller administreres som en gruppe av samme stedskontroller. AMPPAL tilbyr også satellittdispenseralternativer som utvider ladeplassene lenger fra strømskapet for gjennomkjøringsoppsett.
Spørsmål: Hvilket vedlikehold krever en DC-lader med flere pistoler?
A: De fleste AMPPAL multi-gun DC-ladere krever fire rutinemessige servicehandlinger: luftfilterrengjøring eller utskifting hver sjette til tolvte måned avhengig av støveksponering, visuell inspeksjon av kabler og kontakter hver tredje måned, fastvareoppdateringer som utgitt, og en årlig dreiemomentkontroll på elektriske avslutninger. Væskekjølte modeller legger til et kjølevæskenivå og pumpesjekk minst to ganger per år. Systemet logger temperatur- og feildata kontinuerlig, så mange problemer kan diagnostiseres eksternt før en tekniker sendes ut. Fordi strømmoduler er hot-swappable, tar en modulbytte vanligvis mindre enn 30 minutter og krever ikke å slå av andre våpen.
Spørsmål: Kan ladekapasiteten økes etter at systemet er installert?
A: Ja. AMPPAL multi-gun DC-ladere bruker et modulært effekttrinn, så et 60 kW-skap kan oppgraderes til 120 kW, et 120 kW-skap til 240 kW og et 240 kW-skap til 360 kW ved å legge til strømmoduler. Feltoppgraderingen krever en servicetekniker og en fastvareoppdatering. I noen tilfeller må AC-materen og kretsbeskyttelsen oppgraderes for å gi høyere effekt, så oppgraderingen bør planlegges med det opprinnelige elektriske designet på stedet. Den modulære arkitekturen beskytter den første investeringen og lar operatører skalere ladekapasiteten etter hvert som elbiltrafikken vokser.
