130 kW energilagringssystem for industrielle batterier for fabrikkens energistyring

Hva dette systemet er for

De fleste kommersielle strømregninger har to separate kostnader: energien du bruker, og en etterspørselsavgift satt av den høyeste halvtimen du trekker i faktureringsperioden. En dårlig ettermiddag i juli kan angi etterspørselsavgiften for hele måneden. Det er problemet dette 130kW industrielle batterienergilagringssystemet for fabrikkenergistyring er bygget for å løse.

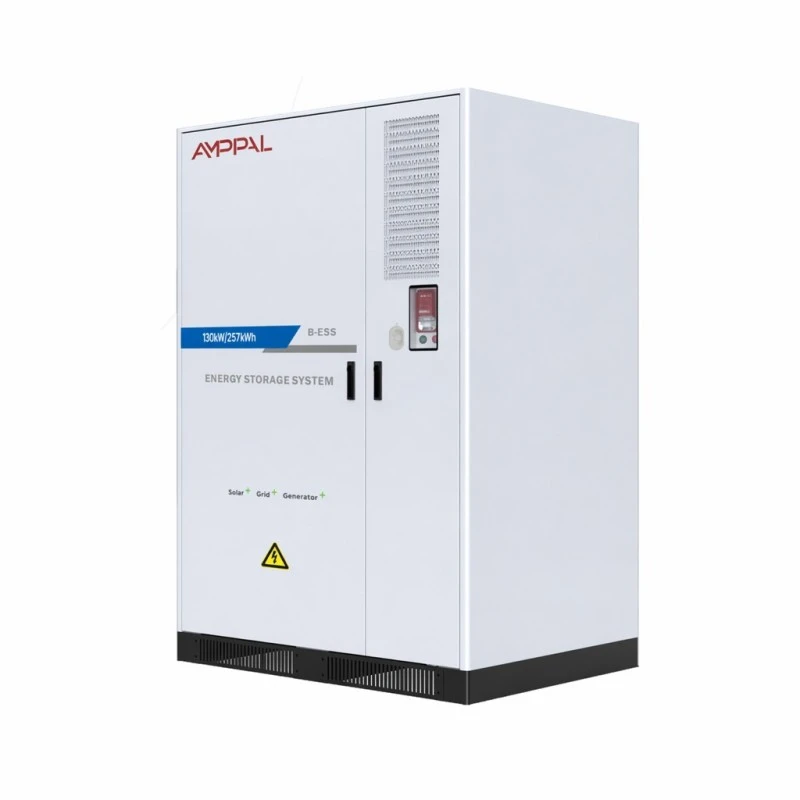

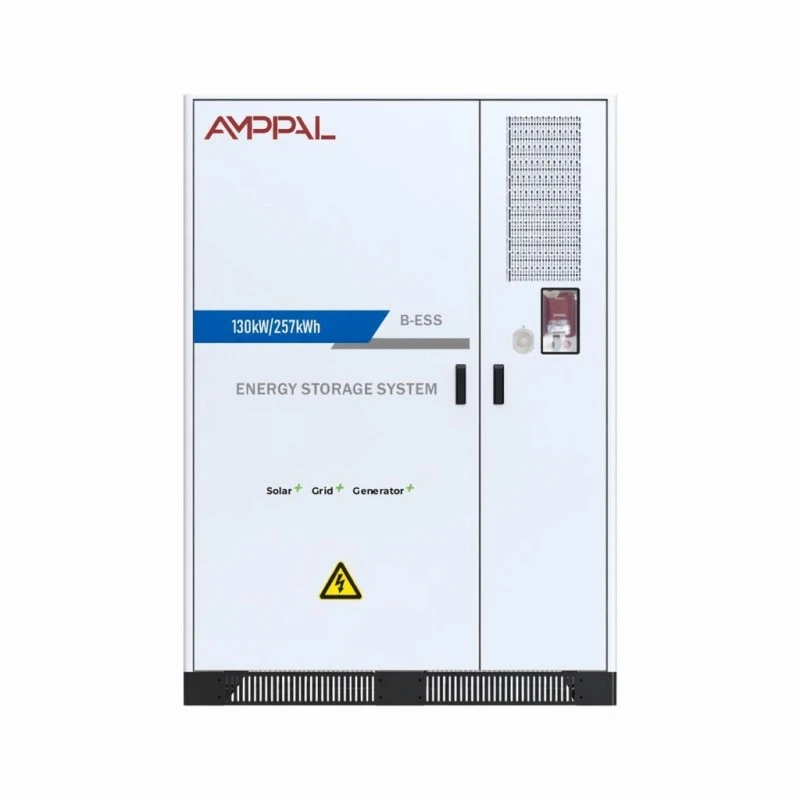

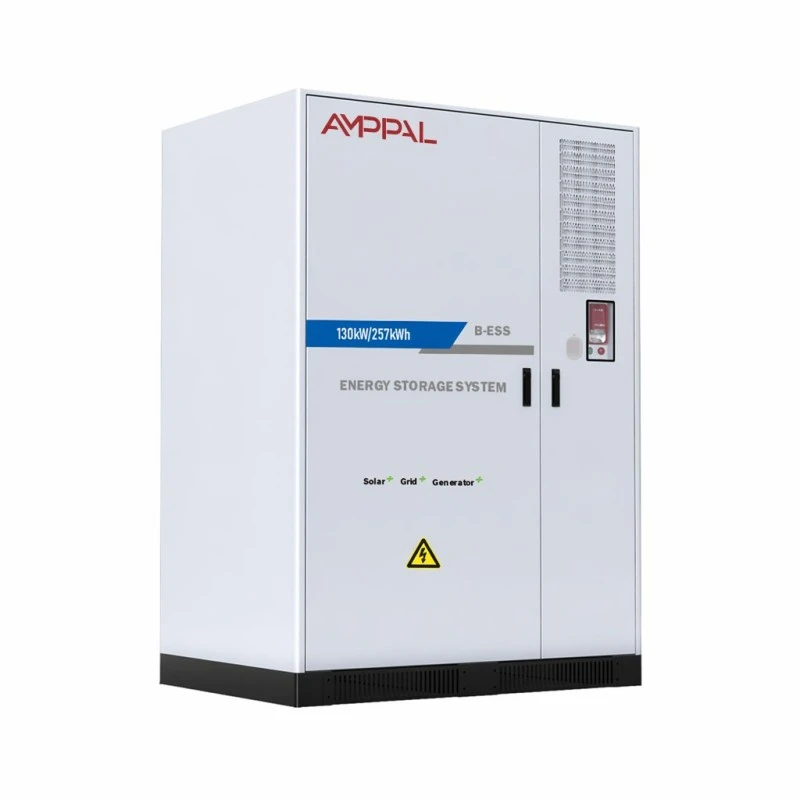

AF 130kW/257kWh-kabinettet lader når tariffene er lave eller solcellepanelet ditt produserer overskudd, og slippes deretter ut i bygningen når belastningen nærmer seg behovet ditt. Ved 0,5 C kan den levere 130 kW i omtrent to timer – lenge nok til å dekke et typisk industrielt toppvindu.

Det fungerer på og utenfor nettet, så den samme ressursen dekker deg også under et strømbrudd. For steder der et strømbrudd stopper produksjonen, rettferdiggjør den andre funksjonen ofte kjøpet alene.

Spesifikasjonsvalg som påvirker tilbakebetaling

LFP 3,2V/314Ah-celler i en 1P256S-streng: Storformatceller betyr færre tilkoblinger, og færre tilkoblinger betyr færre feilpunkter over en levetid på åtte år.

>8000 sykluser ved 0,5C og 25°C med 80 % energiretensjon: ved én syklus per arbeidsdag som er over tjue år med nominell levetid, så sykling er sjelden den begrensende faktoren.

THDi under 3 % ved nominell effekt: bygningens øvrige utstyr betaler ikke en harmonisk straff for å være vert for batteriet.

Effektfaktor justerbar over hele området -1 til 1, noe som lar systemet korrigere stedets effektfaktor mens det er inaktivt i stedet for å sitte som en død ressurs.

Dobbel brannbeskyttelse - aerosol pluss perfluorheksanon - både på PACK- og kabinettnivå. Forsikringsselskapene ber i økende grad om to-trinns undertrykkelse på kommersielle installasjoner.

Intelligent klimaanlegg i stedet for passiv kjøling: celletemperaturen holder seg jevn over strengen, som faktisk avgjør om du når 8000 sykluser.

Tekniske spesifikasjoner

Nettsteder der tallene fungerer

Produksjonsanlegg med tunge motorstarter: etterspørselsavgifter drevet av korte topper er den klareste tilbakebetalingssaken for lagring.

Næringsbygg med høy HVAC-belastning på ettermiddagen: lad over natten til en billig tariff, slipp ut gjennom kjøletoppen.

Nettsteder med eksisterende solenergi- og eksportgrenser på taket: lagre overskuddsproduksjon i stedet for å begrense den eller eksportere med lave innmatingshastigheter.

Fasiliteter som kjører diesel backup: EMS koordinerer PV, batteri og generator, kutte generatorens driftstimer og drivstoffforbruk.

EV-ladedepoter: Buffer nettforbindelsen slik at en rekke ladere ikke tvinger en kostbar forsyningsoppgradering.

Hvordan Peak Shaving faktisk går

EMS overvåker stedsmåleren kontinuerlig. Du setter en etterspørselsterskel – vanligvis like under den avtalte kapasiteten – og systemet går ut når målt belastning ellers ville krysse den. Responsen er rask nok til å fange opp motorstarter og lignende korte topper.

Lading er planlagt i stedet for opportunistisk. Kontrolleren ser på tariffkalenderen din og fyller på batteriet i løpet av rushtiden, eller tidligere hvis PV-panelet genererer mer enn bygningen forbruker.

I off-grid-modus overfører den valgfrie STS stedet til batteriforsyning når nettet svikter. Standard kapasitet er 240-500kW med større enheter tilgjengelig, og overføringen er rask nok til at IT-utstyr og kontrollsystemer holder seg oppe i stedet for å starte på nytt.

Sikkerhetsteknikk og sertifisering

Batteripakker er sertifisert til CE og RoHS; det komplette systemet har UN38.3 og MSDS-dokumentasjon for frakt og godkjenning på stedet.

To-trinns brannslukking: aerosol virker på pakkenivå mens perfluorheksanon beskytter kabinettvolumet, og adresserer de to forskjellige feilskalaene.

IP54-kapsling med det elektriske rommet atskilt fra batterirommet, slik at en termisk hendelse i den ene ikke forplanter seg gjennom den andre.

Hver pakke er kapasitetsgradert og innvendig motstandstilpasset før montering. Mismatchede celler i en 256-seriestreng er den klassiske årsaken til for tidlig kapasitetstap.

Isolasjons- og dielektrisk testing utføres på 100 % av monterte systemer, med resultater registrert mot serienummeret.

Driftskonvolutten er verifisert over 0°C til +50°C og opptil 95 % fuktighet uten kondens.

Bygg sekvens på Yueqing-anlegget vårt

1. Celleinntak — hver batch er samplet for kapasitet og intern motstand mot leverandørens deklarerte verdier.

2. Cellegradering og matching — cellene sorteres slik at hver streng er bygget fra et smalt fremføringsbånd.

3. PACK-montering — samleskinnesveising, BMS-kabling og isolasjonstesting på pakkenivå.

4. Skapfabrikasjon — metallplater kuttet, formet og sveiset, deretter forbehandlet og pulverlakkert.

5. Integrasjon — pakker, PCS, klimaanlegg, brannslukking og EMS installert og koblet til kabinettet.

6. Igangsettingstest — full lading og utlading ved 0,5C med cellenivåtemperatur og spenningslogging.

7. Nettsimulering — overføring på og utenfor nettet verifisert mot en programmerbar AC-kilde.

8. Pakking – skap festet til en forsterket pall, sjokkindikatorer montert, deretter kassert for sjøfrakt.

Er 130kW/257kWh riktig størrelse?

Dimensjonering følger lastprofilen din, ikke byggeområdet ditt. Trekk tolv måneder med halvtimes meterdata og se på formen på toppene dine: hvor høyt over grunnlinjen, og hvor lenge. Et 130kW/257kWh-system dekker topper på opptil 130kW som varer i opptil to timer.

Hvis toppene dine er kortere, men høyere - for eksempel 250 kW i tjue minutter - trenger du mer kraft og mindre energi, og en annen konfigurasjon passer bedre. Hvis de går hele dagen, vil dette systemet tømmes tidlig og etterlate deg utsatt på ettermiddagen.

Vær ærlig om tariffen også. Der etterspørselsavgiftene er lave eller fraværende, betaler toppbarbering seg sjelden tilbake innen rimelig tid. I så fall må business casen komme fra reserveverdi eller solenergi-selvforbruk, og det vil vi heller fastslå før du forplikter deg.

Hva du skal sammenligne med andre leverandører

Spør om sykluslevetid ved 0,5C med retensjonsterskelen oppgitt. Et syklustall uten temperatur, hastighet og retensjonsprosent er meningsløst.

Spør hvilken brannsikring som er inkludert på pakkenivå, ikke bare skapnivå. Mange sitater dekker bare ett.

Spør om den oppgitte effektiviteten er tur-retur på systemnivå eller kun DC-side. Vårt er 88 % maksimum ved 0,5C, målt over hele systemet.

Spør om EMS-integrasjon med eksisterende PV-omformere og generatorer — ettermontering av en inkompatibel EMS senere koster mer enn selve kontrolleren.

Kommersielle vilkår: produksjon 25-35 virkedager for standardkonfigurasjoner, 5 års garanti, med utvidet dekning tilgjengelig ved bestilling.

Sender et 2800 kg skap

Skapet måler 1550 × 1268,5 × 2185 mm og veier 2800 kg, så det sendes som en enkelt enhet på en forsterket stålramme med løftepunkter tilgjengelig for en gaffeltruck eller kran.

To skap passer til en 20 fots container; fem til seks passer til en 40 fot høy kube avhengig av avstivning. Batterier er klassifisert som UN3480 farlig gods for sjøfrakt — vi håndterer erklæringen, og UN38.3 testrapporten og MSDS leveres med papirene.

Vilkårene er FOB Ningbo eller Shanghai, med CIF tilgjengelig. Flyfrakt er ikke praktisk ved denne vekten og klassifiseringen. Tillat ekstra tid for bestilling av farlig gods, som vanligvis legger til en uke til seilingsplanen sammenlignet med stykkgods.

Garanti og langtidsservice

Fem års garanti som dekker batteripakker, PCS, EMS, termisk styring og brannslukking som et komplett system.

Fjernovervåking over CAN, Ethernet eller RS485, med valgfri 4G. Vi kan lese data på cellenivå og identifisere en svak modul før den påvirker systemkapasiteten.

Anbefalt årlig servicebesøk: utskifting av luftfilter, inspeksjon av brannslukking, kontroll av terminalmoment og kapasitetsverifisering.

Erstatningspakker holdes på lager og sendes innen 5-7 virkedager; en enkelt mislykket pakke kan byttes uten å ta hele kabinettet offline.

Utvidet garanti til åtte eller ti år er tilgjengelig på bestillingstidspunktet, priset mot din forventede sykkelprofil.

Installasjons- og driftsfeil

Feil: plassering av skapet mot en vegg uten klaring. Høyre: følg ventilasjonsavstandene i manualen. Luftkjølte systemer avviser varme til den omkringliggende luften og trenger plass til å gjøre det.

Feil: Sette etterspørselsgrensen fra en enkelt måneds regning. Høyre: bruk tolv måneders intervalldata. Sesongmessige topper er det som fanger operatørene ut.

Feil: forutsatt at batteriet dekker hele området under et strømbrudd. Høyre: dimensjoner din kritiske belastningskrets bevisst. 130kW er betydelig, men det er ikke ubegrenset.

Feil: hopper over det årlige filterbyttet for å spare kostnader. Høyre: begrenset luftstrøm øker celletemperaturen, og forhøyet temperatur er den raskeste veien til kapasitetstap.

Feil: installasjon der det er flomfare. Høyre: IP54 beskytter mot støv og sprut, ikke stående vann. Hev sokkelen hvis stedet har noen historie med flom.

Hva operatører rapporterer

En tekstilfabrikk i Bursa, Tyrkia tok i bruk et av disse systemene tidlig i 2025 for å håndtere etterspørselsavgifter fra vevmotorstarter. Elektroingeniøren deres rapporterte at etterspørselstoppen falt med rundt 90 kW den første hele faktureringsmåneden, og bemerket at EMS tok noen uker med tuning før terskelen ble satt riktig for belastningsmønsteret deres.

En fryselageroperatør i Nairobi kjøpte systemet først og fremst for sikkerhetskopiering i stedet for toppbarbering. Tilbakemeldingene deres var praktiske: strømbrudd som tidligere betydde å starte en generator i løpet av minutter passerer nå ubemerket, selv om de ba oss om å justere lav-SOC alarmterskelen oppover etter et langt strømbrudd.

En kommersiell utleier i Kasakhstan som kjører to skap på tvers av et kontorkompleks kommenterte klimaanleggstøyen – hørbar på en tilstøtende parkeringsplass, som de ikke hadde forutsett. Vi leverte en anbefalt akustisk skjermlayout i stedet for å modifisere enheten.

Ofte stilte spørsmål

Spørsmål: Hvor lenge kan den levere 130kW?

A: Rundt to timer fra full lading ved 0,5C, noe som gir 257 kWh som kan brukes ved den angitte utladningsdybden.

Spørsmål: Fungerer det uten rutenettet?

A: Ja, i off-grid-modus med valgfri STS. Standard overføringskapasitet er 240-500kW; større kan tilpasses.

Spørsmål: Hva er den reelle rundturseffektiviteten?

A: Maksimalt 88 % ved 0,5C målt på systemnivå, inkludert konvertering og hjelpebelastninger.

Spørsmål: Kan den lades direkte fra solenergi?

A: Ja, gjennom EMS, som koordinerer PV, batteri, nett og generator.

Spørsmål: Hvor lenge varer batteriene?

A: Mer enn 8000 sykluser ved 0,5C og 25°C med minst 80 % retensjon. Høyere omgivelsestemperaturer forkorter dette.

Spørsmål: Hvilke sertifiseringer har den?

A: CE og RoHS på pakkenivå, UN38.3 og MSDS for komplett utstyr.

Spørsmål: Hvilket vedlikehold trenger det?

A: Årlig filterbytte, brannslukkingskontroll, momentverifisering og kapasitetstest. Omtrent en halv dag per skap.

Spørsmål: Hva er ledetiden?

A: 25-35 virkedager for standardkonfigurasjoner; tilpasset EMS-integrasjon eller ikke-standard spenning tar lengre tid.
