Fabrikkintegrert lagring for storskalaprosjekter: Forstå verktøyskala containerisert batterienergilagringssystem

1. Hva kommer på lastebilen for containerbaserte lagringsprosjekter

Konvensjonelle megawatt-timers lagringsprosjekter utfører de fleste monteringsaktiviteter på stedet. Batteripakker leveres på paller, stativkonstruksjoner blir reist lokalt, store volumer feltkabling blir rutet og tilkoblet, og mye av idriftsettelsesplanen blir forbrukt for å løse ledningsfeil som introduseres under feltinstallasjon.Utility-Scale Containerized Battery Energy Storage Systemreverserer denne typiske prosjektsekvensen.

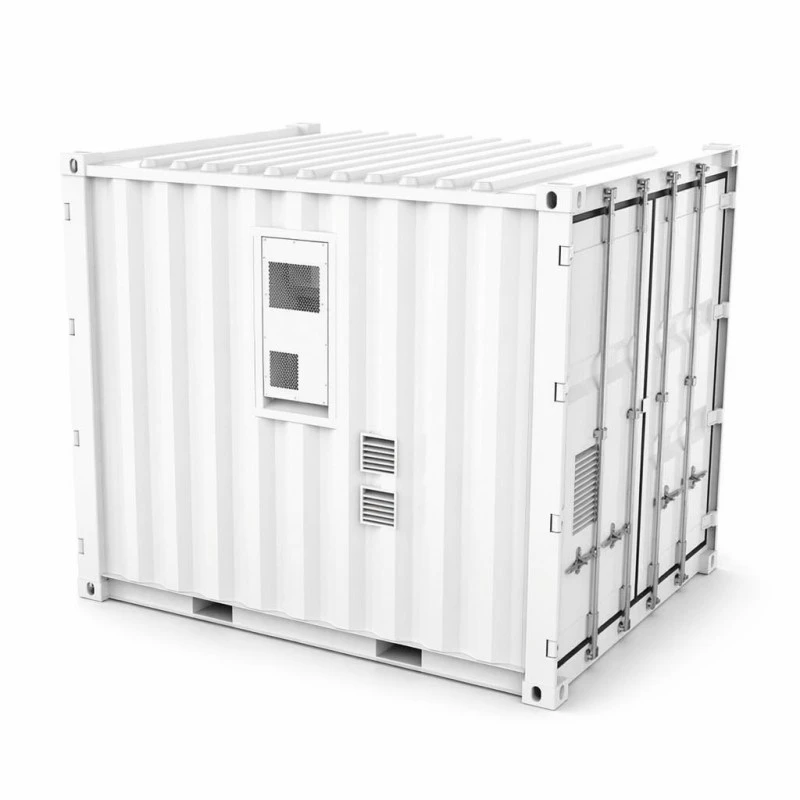

Det komplette settet med batteripakker, luftkjølt termisk sirkulasjonsmaskinvare, doble brannslokkingsenheter og full overvåkingskabling er fullt integrert i fabrikkanlegg i Yueqing. Hvert delsystem gjennomgår kombinert systemnivåtesting før forsendelse innenfor 3048*2438*2591-millimeters kabinett. Når den er levert til prosjektets lokaler, plasserer mannskapene på stedet containeren på forberedte betongputer, kjører DC-kabler med bunninngang mot stedets PCS og EMS-maskinvare, og fortsetter deretter til igangkjøringsaktiviteter. Ved å flytte montering og systemvalidering inn i fabrikkarbeidsflyter, opptar ikke disse kritiske oppgavene lenger prosjektets kritiske bane-tidslinje, og representerer kjerneverdiforslaget for å velge en løsning i containerstil fremfor diskrete rackbaserte lagringssystemer.

2. Oversikt over to kapasitetsvarianter og tekniske kjerneparametere

Det samme fysiske containerfotavtrykket støtter to distinkte energikapasitetskonfigurasjoner, 1060kWh og 1215kWh. Prosjekt sivilingeniør, betongputespesifikasjoner og kranløfteplaner forblir uendret uavhengig av hvilken variant som velges, noe som forenkler forberedelsesarbeidet før byggeplassen. Strengearkitekturen er forskjellig for hver konfigurasjon: 48 batteripakker implementerer 4P264S topologi for 1060 kWh (nominell 844,8VDC), og 55 pakker implementerer 5P242S topologi som leverer 1215kWh (nominell 774,4VDC). Begge variantene holder utdata innenfor det allment aksepterte 680-950VDC-driftsvinduet som er kompatibelt med de fleste vanlige storskala PCS-maskinvareplattformer.

Standard lade- og utladningsstrøm er på 200A for begge versjoner som opererer med en hastighet på 0,5C, og justerer DC-side utgang med typiske krav til prosjektbussarkitektur. Maksimal effektivitet på systemnivå når 88 prosent målt over én full lade-/utladingssyklus inkludert ekstra strømforbruk i stedet for kun batterimålinger. Ytelsen i syklusen overstiger 8000 sykluser under omgivelsesforhold på 0,5 C og 25 grader Celsius, samtidig som den beholder minimum 80 prosent energikapasitet, og operative omgivelsestemperaturer ligger mellom 0 °C og +50 °C, og samsvarer med beholderens interne luftkondisjonering.

3. Mål distribusjonssteder for lagring i containerisert verktøyskala

Flere applikasjonsscenarier i den virkelige verden drar nytte av forhåndsintegrert batterilagring i megawattskala. Industriparker som opplever belastningstopper på to til fire timer om kvelden, kan utnytte lagringsmidler til å endre forbruksmønstre som svar på tarifframmer for brukstid. For anlegg som er avhengige av dieselgeneratorer, kan en 1060 kWh-variant tåle moderat industriell belastning gjennom typiske driftsstansvinduer uten komplisert drivstoffforsyningslogistikk.

Nettsteder for fornybar energi, inkludert solparker og vindinstallasjoner, distribuerer disse beholderne for å stabilisere produksjon og fangstproduksjon som ellers ville blitt begrenset. Distribusjonsnettverksoperatører kan utsette kostbare oppgraderinger av nettstasjonsmaskinvare ved å implementere feeder peak-shaving i begrensede driftsperioder. Eksterne gruveplasseringer og øybaserte prosjekter representerer en annen nøkkelpasning; Spesialbygde batterirom på stedet viser seg ofte upraktiske, noe som gjør fabrikkvalidert containerlevering til den mest pålitelige distribusjonsveien. Når du evaluerer lagringsmaskinvare for disse store brukssakene,Utility-Scale Containerized Battery Energy Storage Systemleverer et klar-til-utplasseringsalternativ som unngår omfattende systemmontering på stedet.

4. Arbeidsflyt for å bringe et prefabrikkert lagringsprosjekt online

Prosjektgjennomføringen starter med forberedelse av sivile arbeider. Entreprenører konstruerer flate betongputer konstruert for å håndtere punktbelastninger på 9500–10500 kilo, installerer kabelgrøfter som leder mot containerstedet og opprettholder tilstrekkelig klaringsplass for varmeavvisningsfunksjoner i klimaanlegget.

Løfteoperasjoner er avhengige av standard beholderutstyr inkludert hjørnestøpegods. Prosjektteam leier standard riggeutstyr for spredebøyler, og fjerner kravet til spesialprodusert løfteutstyr. En enkelt plassering av kranen plasserer hele enheten på det forberedte fundamentet.

Igangsettingen fortsetter over tre forskjellige faser etter plassering. Teknikere fullfører kabling på DC-siden gjennom kabelgjennomføringer på bunnen som kobles til PCS-maskinvare som er levert på stedet. Neste trinn etablerer kommunikasjonshåndtrykk mellom containerintern overvåkingsmaskinvare og EMS-plattformer på prosjektnivå, med CAN, Ethernet og RS485 tilgjengelig, sammen med valgfri 4G-fjerntilgangsfunksjonalitet. Endelige akseptaktiviteter inkluderer funksjonstesting av beskyttelsesrelé, 0,5CP lade-utladingssyklusvalidering og SOC-rapporteringsnøyaktighetsverifisering. Med korrekt gjennomført sivil klargjøring tar stedsbaserte idriftsettelsesaktiviteter vanligvis to til tre arbeidsdager etter containerplassering.

5. Innebygd sikkerhetsarkitektur og sertifiseringsdokumentasjon

Doble uavhengige brannslokkingsmidler utgjør et sentralt element i sikkerhetsdesign. Aerosolsystemer virker innenfor individuelle pakningsbokser, og perfluorheksanonmiddel oversvømmer hele beholderens indre. Denne dual-agent-strategien adresserer termiske hendelser som oppstår i forskjellige fysiske skalaer, en konfigurasjon som i økende grad etterspørres innenfor forsikringsspesifikasjonene for store batterilagringsinstallasjoner.

IP54-klassifisert beholderkapsling med DC-kabler med bunninngang motstår regn- og støveksponering på stedet, og holder elektriske gjennomtrengningspunkter lavprofilerte og godt beskyttet. Individuelle batteripakker har CE- og RoHS-samsvarsdokumentasjon. Fullsystemforsendelser inkluderer UN38.3 og MSDS-papirarbeid som er avgjørende for internasjonal transport, fortolling og prosjektforsikringskrav.

Intelligent modulert luftkjølt klimaanlegg holder batteripakkene innenfor smale temperaturbånd, i stedet for å bruke enkel av/på-syklingkontroll. Driftsspesifikasjoner definerer omgivelsesforhold fra 0°C til +50°C, luftfuktighet 0-95 %RH ikke-kondenserende, pluss 2000 meter maksimal høyde med obligatorisk ytelsesreduksjon over denne høydeterskelen. Hver fullførte container gjennomgår fullskala 0,5CP lade-utladingssyklus med loggingsdata på pakkenivå samlet inne på fabrikken, før containerdørene blir forseglet for utsending.

6. Åtte-trinns produksjonsarbeidsflyt inne i Yueqing-produksjonsanlegget

7. Reality Check for kritisk størrelse for lagring i containerskala

Prosjektteam bør velge variantkonfigurasjon i henhold til faktiske utsendelseskrav i stedet for automatisk å velge alternativet med høyere energikapasitet. Mens 1060kWh og 1215kWh deler fysiske containerdimensjoner, varierer nominelle bussspenninger betydelig. Ingeniørteam må verifisere mål-PCS-maskinvaren fullt ut støtter den valgte enhetens spenningsdriftsvindu før de fullfører innkjøpsordrer.

Luftkjølte termiske systemer har klare miljøgrenser. Steder som opplever vanlige omgivelsestemperaturer som overstiger +50 °C, eller tropiske steder hvor maskinvare for klimaanlegg kontinuerlig kjører under maksimal belastning, kan oppnå overlegen celletemperaturstabilitet ved bruk av væskekjølte lagringsalternativer. Prosjekttilbud inkluderer ærlig veiledning angående miljøtilpasning i stedet for bare å fortsette med levering av maskinvare etter distribusjon.

Maskinvare i beholderformat representerer dårlig økonomisk egnethet for totale lagringsbehov under omtrent 500 kWh. Lagringsprodukter i skapskala gir lavere kostnader for transport, kranoperasjoner og installasjonsaktiviteter på stedet for krav til mindre kapasitet, og alternative produktlinjer finnes for å møte disse prosjektskalaene.

8. Løfting, frakt og tollhensyn

Enhetsvektene er på 9500 kg (1060 kWh) og 10 500 kg (1215 kWh). Transporten bruker planbiler sammen med kranutstyr i begge ender av fraktreisen. Gaffeltruckmaskinvare mangler tilstrekkelig belastningsgrad for disse massene; riggeplaner og krantilgang på stedet må defineres før lastebilen ankommer til bestemmelsesstedet.

Fordi batterienheter er forhåndsladet, sendes disse containerne klassifisert som UN3480 farlig gods. Produksjonsteam leverer komplette UN38.3-testrapporter, MSDS-dokumentasjon og erklæringer om farlig gods. Prosjektplanleggere bør budsjettere omtrent én ekstra uke med leveringstid for opprinnelse-havnbestilling sammenlignet med standard stykkgodsforsendelser.

Tilgjengelige kommersielle vilkår inkluderer FOB Ningbo eller Shanghai med CIF-alternativer på forespørsel. Hver beholder opptar plass som kan sammenlignes med en 40 fot høy kubebeholderåpning. Innlandstransport over land krever ruteklaring for en enhet som er omtrent 3 meter bred og veier mer enn 10 tonn.

9. Garanti, kapasitetsvedlikehold og feltservicestøtte

En fem års omfattende garanti gjelder på tvers av pakker, klimaanlegg, maskinvare for brannslukking og overvåkingssystemer som ett komplett levert system. Kapasitetsytelse er garantert for minimum-80 prosent vurdert energioppbevaring som opererer under dokumenterte 0,5C-sykkelprofiler, med degraderingssporing som refererer til grunnlinjelogger for fabrikkakseptansetest.

Batteripakker støtter vedlikeholdsarbeidsflyter for bytte av felt. Individuelle degraderte pakker kan byttes ut i løpet av noen få arbeidstimer uten at det kreves full demontering av beholderen eller å ta resten av batteristrengen offline. Fjernovervåkingstilgang via CAN / Ethernet / RS485 pluss valgfri 4G-tilkobling gjør at serviceteam kan hente operative datasett på pakkenivå, noe som muliggjør tidlig identifikasjon av kapasitetsdrift før operatører observerer ytelsespåvirkninger.

Anbefalte årlige serviceaktiviteter inkluderer rengjøring av luftfilter, trykkvalidering av brannmiddel, ny verifisering av terminalmoment og testkjøringer av kapasitet. Reservepakke-maskinvare sendes innen fem til syv arbeidsdagers vinduer etter behov.

10. Vanlige feil under forberedelse av nettstedet som forsinker prosjektets tidslinjer

11. Feltnotater fra den virkelige verden fra globale megawatt-timers distribusjoner

Et eiendomsutviklingsforetak som opererer i Tasjkent, Usbekistan, plasserte en enhet på 1060 kWh sent i 2024 for å støtte et kommersielt kompleks som utnyttet dag-natt-tariffforskjeller. Prosjektingeniører rapporterte at inntektsgenererende operasjoner startet bare ni dager etter at kranen løftet containerenheten fra flatbedtransport. Det fysiske installasjonsarbeidet gikk raskt; Mesteparten av tidsinvesteringen gikk til RS485-basert EMS-parameterkartleggingskonfigurasjonsarbeid.

En solenergiprosjektutvikler i Antananarivo, Madagaskar, paret 1215 kWh-beholdervarianten sammen med eksisterende solcelleanleggsanlegg. Tilbakemeldinger på stedet fremhevet økt kjølesystemarbeidsbelastning under lokale driftsforhold med høy varme på øyene. Prosjektteamet ba om formell dokumentasjon for reduksjon av høye omgivelsestemperaturer før de la inn oppfølgingsordrer.

Minekontraktørpersonell basert i Almaty, Kasakhstan, distribuerte en containerlagringsenhet som sørget for reservekraft for prosessanleggets infrastruktur. Elektriske veiledere på stedet berømmet arbeidsflyten for enkeltløft-beholderplassering, men likevel bemerket fabrikkmonterte kommunikasjonskabel-halelengder krevde justering, ettersom kabel-grøft-plassering av bunninnganger har tvunget kabelgrøfter som strekker seg fire meter lenger enn opprinnelig forventet.

For disse og andre storskala utplasseringer av energilagring,AMPPALleverer fabrikkbygd lagringsmaskinvare i containerformat som betjener flere internasjonale markeder.
