V2G toveis DC EV-ladestasjon for kommersiell energistyring

30kW-modellen, og hvorfor ISO 15118 betyr noe for deg

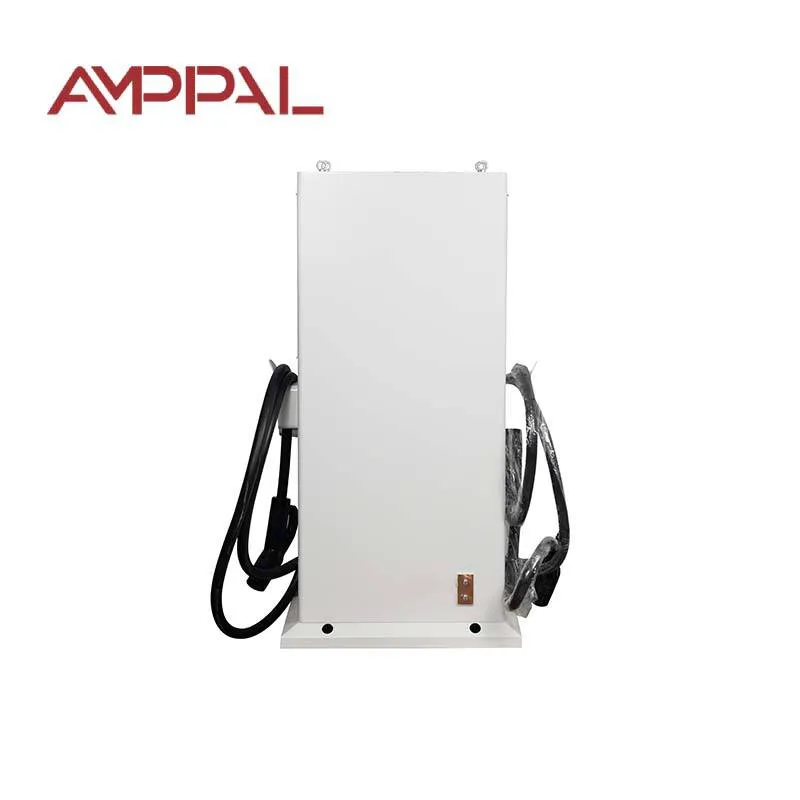

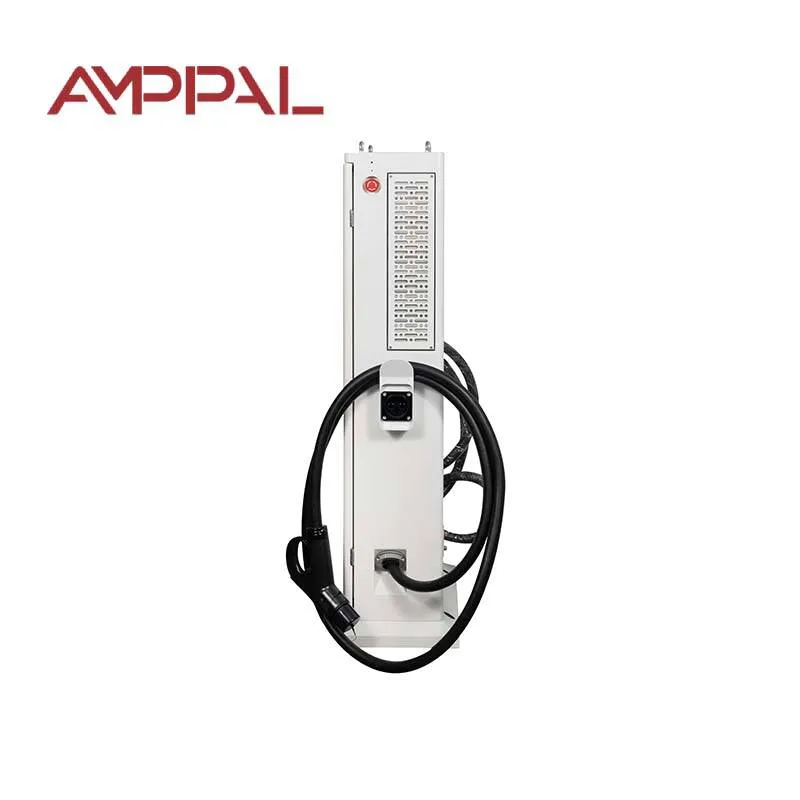

De fleste V2G-ladere som selges i dag snakker med bilen; forskjellen er hvor godt. AMPPAL V2G toveis DC EV-ladestasjon for kommersiell energistyring (AF-DC-30) er bygget rundt ISO 15118, standarden som lar en elbil og lader forhandle en økt som to datamaskiner som håndhilser - signert, målt, ingen mennesker i midten.

Ved 30 kW sitter den over hjemmeenheter og under depotladere: små flåter, kontorparkeringer, hotellforplasser. Det kjøpere legger merke til er hvordan øktene starter - det er der denne enheten skiller seg fra alt med en kortleser boltet på.

Hva AF-DC-30 gjør bedre enn en enveislader

Fem virkemåter skiller denne enheten fra en vanlig DC hurtiglader, og de fleste av dem handler om identitet og kontroll i stedet for kilowatt:

Plug & Charge: bilen presenterer sitt sertifikat over kabelen, fakturering tildeles kjøretøyet, og sjåføren berører aldri en skjerm.

VIN auto-start: laderen leser kjøretøyets identifikasjonsnummer fra bilen, så et depot autoriserer spesifikke kjøretøy og blokkerer andre.

Toveis strømning på 30 kW med 95 % systemeffektivitet - utslipp til bygningen eller nettet er en forretningscase, ikke et vitenskapelig prosjekt.

Frakoblet tvungen start: når nettverket eller plattformen ikke er tilgjengelig, åpner enheten fortsatt økter ved å bruke lokale regler - forskjellen mellom "flåte strandet" og "flåte i gang".

Tretten beskyttelsesfunksjoner pluss IP54, dimensjonert for utendørs forplasser og parkeringsplasser.

Kablet og mobilnettverk, så et fall i én kobling dreper ikke faktureringsdata.

Tekniske spesifikasjoner

Steder hvor 30kW-enheten passer

30kW forsvinner inn på et nettsted - nok for ekte arbeid, lite nok for en standard kommersiell tilkobling. Disse plasseringene gjentar seg stadig i bestillinger:

Kontor- og bedriftsparkeringsplasser hvor ansattes elbiler lader om dagen og går ut på kveldstariffen.

Hotell- og restaurantforplasser som ønsker gjestelading uten resepsjonsoperatør.

Små varebilleveringsflåter: VIN-regler lar depotet kun belaste sine egne kjøretøy.

Bilforhandlere demonstrerer V2G til kunder, med ISO 15118 som snakkis.

Landlige EV-ladepunkter på et svakt nett: 30kW toveis kraft kan også stabilisere en lokal mater.

Fra kabelplugg til øktstart: oppstartskjeden

Plugg inn og se. Kontakten låses, laderen og bilen utveksler et ISO 15118-håndtrykk, og bilen presenterer sin identitet - en sertifikatkjede, ikke et serienummer. Laderen validerer den mot nettstedets godkjenningsliste, og økten åpner med tariff og grenser som allerede er avtalt. Det vil si Plug & Charge, omtrent ti sekunder av førerens tid.

VIN-gjenkjenning fungerer ett lag ned. Kontrollpanelet analyserer kjøretøyets identifikasjonsnummer fra bilen, matcher det mot flåtesjefens liste, og starter eller avviser økten. Ingen kort å miste, ingen app å installere. Et depot med førti varebiler kan sette regler som "kun varebiler, 07:00-19:00, belastet til 80 %".

Den femte veien eksisterer for de dårlige dagene. Ruteren er død, mobilnettet er nede, plattformen er utilgjengelig – offline tvungen start tar over med lokalt lagrede regler: autoriserte VIN-er lader fortsatt, måler stillbilder, data synkroniseres når koblingen kommer tilbake. Noen operatører kjøper denne enheten for akkurat den oppførselen; deres forrige lader ble til en murstein hver gang nettverket nyset.

Testrapportene bak 30kW-modellen

Toveis maskinvare er der billige sertifiseringssnarveier dukker opp, så her er hva som følger med i filen med hver AF-DC-30:

CE- og TUV-typeundersøkelsesrapporter som dekker sikkerhet og EMC for EU-markedet.

IEC 61851-konformitet for DC-ladeatferd, kabel- og kontaktkontroll.

ISO 15118-konformitet som dekker V2G-stakken - laget som gjør Plug & Charge mulig.

Fabrikkrutinetester på hver enhet: isolasjonsmotstand, jordkontinuitet, lekkasje og en full 30kW toveiskjøring.

Bredtemperaturmoduler vurdert -30C til +55C for nordlige vinterflåter.

IP54-kapsling verifisert i henhold til IEC 60529 for utendørs installasjon.

Åtte trinn fra spole til malt kabinett

AMPPALs Yueqing-anlegg har drevet siden 2014 med 260+ ansatte, og DC-produkter som AF-DC-30 får sitt eget samlebånd. Sekvensen:

Stålskap er laserkuttet på TRUMPF-maskiner og brettet på CNC-kantpresser.

FANUC-roboter plasserer kraftmoduler og samleskinner på rammen.

Kontrollkort er programmert med ISO 15118-stabelen og de fem oppstartsveiene.

Effekttrinnet testes først: likerettermodus, deretter invertermodus, ved hele 30kW.

Kapslinger er pulverlakkert og forseglet til IP54 før endelig montering.

Hver enhet kjører en 24-timers innbrenningssykkellading og -utlading med merkeeffekt.

Kommunikasjonstester bekrefter Ethernet-, CAN- og mobilkoblinger pluss failover.

En siste inspeksjon kvitterer ut, og deretter kasser; hele løpeturen tar 15-20 virkedager.

Matcher 30kW-modellen til nettstedet ditt

Sjekk nettforbindelsen din før prisen. 30kW trenger trefase ved 260-530VAC med L1/L2/L3/N/PE, som de fleste næringslokaler har. Kun enfase? 7kW AF-DC-07 er det ærlige alternativet.

Tenk på hvem som skal bruke den. Vanlige sjåfører? VIN og Plug & Charge - de slutter å bære kort. Anonyme offentlige brukere? QR-koder og plattformkontroll, som fungerer fint også her.

Ikke for deg hvis du trenger å lade en buss eller tung lastebil - 30kW tar en 300kWh buss hele natten. Heller ikke for deg hvis bilene dine mangler ISO 15118 toveisstøtte; VIN autostart avhenger av at bilen snakker standard, så sjekk kjøretøylisten først.

AMPPAL-forskjellen på en 30kW-bestilling

15-20 virkedager fra bestilling til kasse på standardkonfigurasjoner; tilpassede koblingsoppsett og OEM-merking på forespørsel.

MOQ på én enhet for evaluering, to til fem for prøvesteder, og containerpriser utover det.

Sertifikater og testrapporter leveres i forkant av forsendelse for godkjenning av toll og nettforbindelse.

OCPP 1.6 og 2.0 støtter, slik at enheten kobler seg sammen med eksisterende ladestyringssystemer uten en proprietær låsing.

AMPPAL driver 200+ av sine egne stasjoner og har sendt over en million enheter siden 2014 – supportdesken kjenner til feltfeil, ikke bare dataark.

Sender 30kW-skapet: Kasser, LCL og dokumenter

AF-DC-30 måler 1517 x 640 x 300 mm og sendes oppreist i en trekasse med innvendig avstivning, omtrent 150 kg med pistol og kabler - gaffeltruckvennlig, kan rigges av to personer.

En 20 fots container tar omtrent 18 enheter; en 40 fot høy terning på ca. 38. Mindre bestillinger går til LCL fra Ningbo eller Shanghai, dimensjoner og vekt er oppgitt for et nøyaktig speditørtilbud.

Standarddokumenter: faktura, pakkeliste, konnossement eller luftfraktbrev, CE-erklæring og testsertifikater. Noen markeder trenger ISO 15118-samsvarserklæringen for nettgodkjenning - vi leverer den på forespørsel.

Garanti og reservedeler for 30kW-modellen

To år, og det inkluderer kommunikasjonsmodulen ISO 15118. Firmwareoppdateringer forblir gratis i hele produktets levetid.

Reservestrømmoduler og kontrolltavler som holdes på regionalt lager; felles deler sendes innen 3-5 virkedager.

Fjerndiagnose av våre ingeniører via laderens egen tilkobling - de fleste feil blir funnet uten besøk på stedet.

Igangkjøringsstøtte: vi leder installatøren gjennom den første økten over videosamtale, inkludert VIN-godkjenningslisteoppsettet.

En vedlikeholdssjekkliste i håndboken: kvartalsvis koblingsinspeksjon, årlig momentkontroll og filterrengjøring der montert.

Installasjon og drift Fallgruver å hoppe over

Feil: Montering av enheten der koblingen henger i knehøyde mot en travel gangvei. Høyre: Plasser stikkontakten 1,0-1,2 m fra bakken, unna traller og bakluker.

Feil: Stol på VIN-autostart uten å teste den på alle kjøretøymodeller du eier. Høyre: Kjør én testøkt per modell under idriftsettelse og logg resultatet.

Feil: La skyplattformen være den eneste faktureringsposten. Høyre: hold enhetens lokale måling aktivert slik at data overlever et nettverksbrudd.

Feil: Sette utslippsgrenser over det byggets hovedbryter kan absorbere. Høyre: koordiner utslippsplanen med stedets lastprofil.

Feil: Hopp over et overspenningsvern ved forsyningen fordi enheten har lynbeskyttelse inni. Høyre: Beskytt fôret også - overspenninger kommer gjennom kabelen.

Feltnotater fra 30kW installasjoner

Et logistikkfirma i nærheten av Rotterdam driver tre AF-DC-30 for en leveringsflåte på 26 varebiler. VIN-regler belaster kun varebiler fra 07:00-19:00; kveldsvinduet tømmes for å oppveie kontorbelastningen. En ekte irritasjon: når en sjåfør bytter varebil, følger økten kjøretøyet, ikke sjåføren, så personlig kjørelengde trenger separat sporing.

En hotellgruppe i Kroatia satte to enheter på gjesteparkeringen med QR-kode start og plattformfakturering. EV-plasser ble et bestillingsfordel, og resepsjonen sluttet å si "hvordan betaler jeg?" spørsmål. Klage: statuslampene er vanskelige å lese fra 20 meter i dagslys.

En EV-forhandler i UAE bruker én enhet for Plug & Charge-demoer. Selger kobler til en testbil, økten åpner på kjøretøyets identitet, og tariffen vises på bilens skjerm. Demoen selger seg selv; 30kW passer til et utstillingslokale, men ikke en full kundeavgift, så de holder en raskere enhet bak bygningen.

Spørsmål kjøpere stiller om 30kW-modellen

Spørsmål: Hva gir ISO 15118 meg?

A: Signerte, automatiserte økter - bilen identifiserer seg, fakturering tildeles automatisk, og Plug & Charge blir mulig.

Spørsmål: Støtter alle elbiler VIN-autostart?

A: Nei. Den trenger en bil som eksponerer VIN over ladeprotokollen; de fleste moderne CCS og GB/T EV-er gjør det, eldre kanskje ikke.

Spørsmål: Kan den bli med i min eksisterende administrasjonsprogramvare?

A: Ja – OCPP 1.6 og 2.0 støttes, pluss AMPPAL-skyen hvis du foretrekker det.

Spørsmål: Hva skjer hvis SIM-kortet går tom for data?

A: Kablet Ethernet overtar som den primære koblingen; frakoblet tvungen start holder øktene i gang uansett.

Spørsmål: Kan jeg selge strøm tilbake til nettet?

A: I markeder med eksportmåling og V2G-tariff, ja. Andre steder utligner det belastning på stedet - sjekk lokale regler.

Spørsmål: Hvor høyt er det på en hotellgård?

A: Ved eller under 65dB, omtrent en rolig samtale; natttidsplaner kan begrense utladningsstrømmen for å kutte viftehastigheten.

Spørsmål: Hva er garantien igjen?

A: 24 måneder på enheten inkludert kommunikasjonsmodulen, med gratis fastvareoppdateringer for produktets levetid.

Spørsmål: Kan to enheter dele én tilkobling?

A: Ja, med lasthåndtering i AMPPAL-plattformen eller OCPP-backend.
