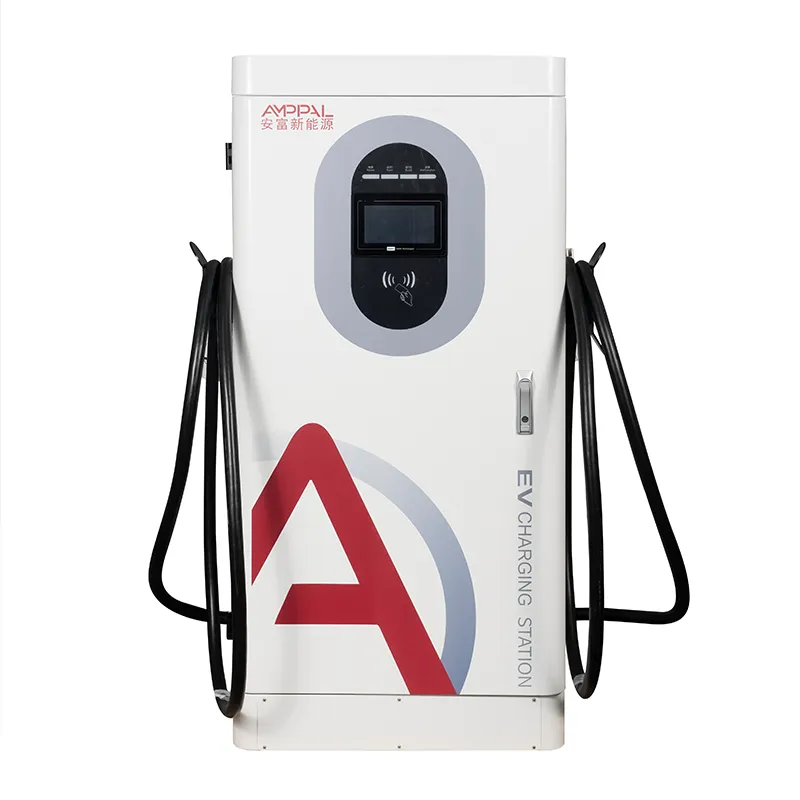

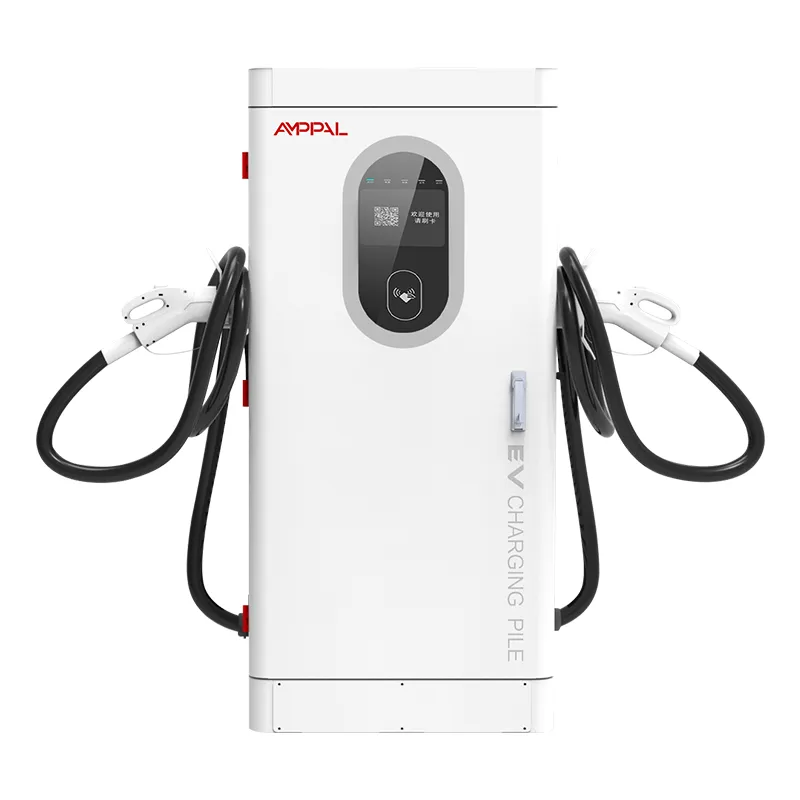

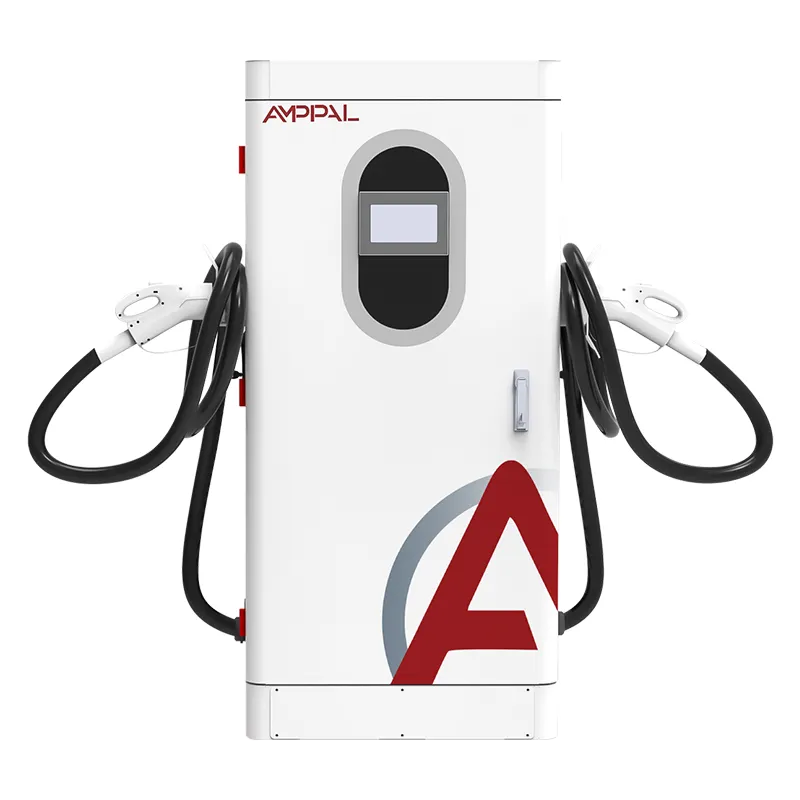

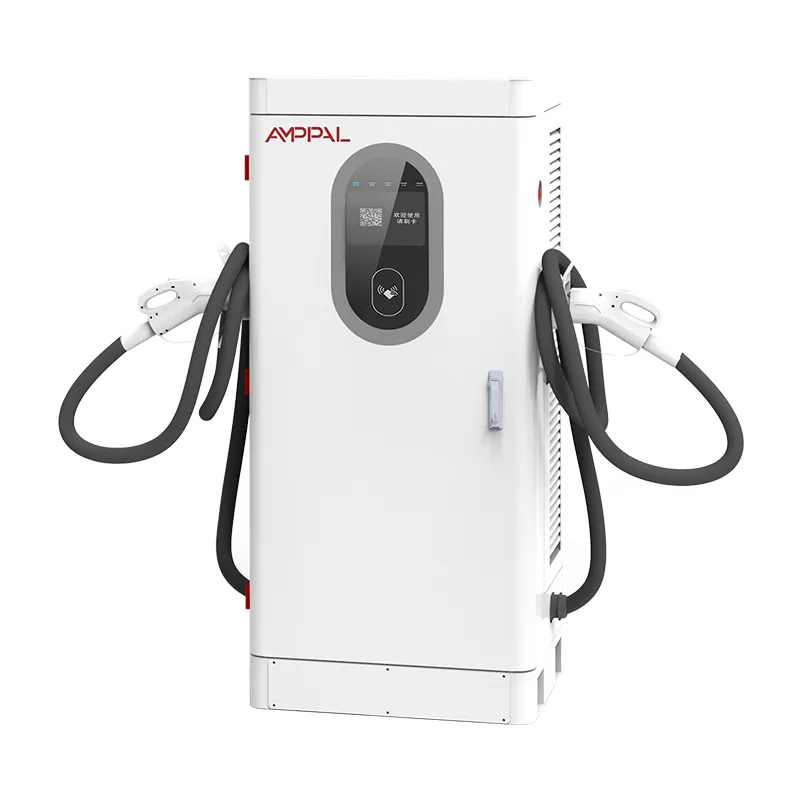

200kW Ultra-High-Power integrert DC EV-lader for elektriske bussflåter

200kW kabinettet som behandler programvare som en del av maskinvaren

De fleste ladefeil er ikke strømbrudd. De er plattformfeil – en lader som ikke vil snakke, en tariff som ikke vil oppdateres, en transaksjon som ikke vil forenes – og de koster penger uten en røket sikring i sikte. AF-DC-200-Y-B-O-4-H er en 200kW integrert DC hurtiglader designet slik at programvarelaget er like brukbart som effekttrinnet.

OCPP 1.6j er språket dette kabinettet snakker med din backend; Ethernet, 4G og WiFi er rørene; RFID, APP og Plug & Charge er hvordan en sjåfør beviser hvem de er. Hvert valg tilordnes en annen driftsmodell, og denne siden går gjennom alle i den rekkefølgen du møter dem. Vi publiserer også listen over plattformer vi har validert mot, slik at en kjøper kan sjekke kompatibilitet før signering, ikke etter levering.

Tre måter å koble til, og når hver enkelt vinner

Ethernet er standard for permanente stasjoner: laveste ventetid, ingen signalproblemer og den mest stabile operatøren for en full OCPP-økt.

4G passer til eksterne og ubetjente steder der kabling er dyrt; et lokalt SIM pluss APN-innstillinger får enheten online på få minutter.

WiFi passer for midlertidige eller innendørs installasjoner som deler et eksisterende nettverk, selv om overfylte bånd kan forårsake hjerteslagforsinkelser.

Failover er automatisk: kabinettet overvåker OCPP-hjerteslag, og hvis den primære koblingen faller, flyttes den til sikkerhetskopien uten et manuelt trinn.

Uansett rør, transaksjoner og målerverdier bufres lokalt under strømbrudd, så et gap i tilkobling betyr aldri et gap i inntektsrekorden.

Tekniske spesifikasjoner

Implementeringer der backend-integrasjon betyr mest

Flermerke stasjoner hvor én plattform skal administrere ladere fra flere produsenter uten spesielle tilfeller.

Nettsteder med tariffer for brukstid som endres daglig og som sendes eksternt av operatøren.

Roamingnettverk der en sjåførs hjemmeapp må autorisere en utenlandsk lader.

Bedrifts- og flåtedepoter som trenger kostnadsfordeling og bruksrapporter per sjåfør.

Subsiderte eller reviderte prosjekter der hver kWh må kunne spores til en transaksjonspost.

Hvordan OCPP 1.6j onboarding faktisk fungerer

Igangsetting starter med identitet: vi setter laderens serie, OCPP-versjon og legitimasjon på fabrikken, og du skriver inn server-URL pluss autorisasjonsnøkkel i HMI. Ved første oppstart sender kabinettet BootNotification; plattformen svarer med Akseptert og et hjerteslagintervall, vanligvis 60 sekunder.

Deretter kommer konfigurasjon: tariffer, koblingstyper, offline transaksjonsinnstillinger og visningsspråk kommer som ChangeConfiguration-meldinger fra plattformen. Vi kjører deretter standard testsekvensen - StartTransaction, MeterValues, StopTransaction og en DataTransfer-sjekk - med teamet ditt før enheten går live.

Den samme flyten gjentar seg når du bytter plattform senere, noe som er vanlig når operatører konsoliderer backends. Ingenting med 200kW-enheten låser deg til én leverandørs sky, og ingeniørene våre kan bli med i migrasjonssamtalen for å holde overleveringen under en time.

Sikkerhet er en del av det samme oppsettet: TLS-kryptering på OCPP-kanalen, en autorisasjonsnøkkel i stedet for et delt passord, og muligheten til å rotere nøkler uten et besøk på nettstedet. Sertifikater og nøkler bor i kontrolleren, ikke på det offentlige nettverket.

Plug & Charge, RFID og APP: Hva endres for backend

RFID er arbeidshesten: et kort eller en fjernkontroll trykker på leseren, skapet sjekker hvitelisten med plattformen, og ladingen starter på sekunder. Billig og kjent, men kort må utstedes og erstattes ved tap.

APP-lading flytter sjekken til telefonen: skann QR-en eller velg laderen i appen, godkjenne, og økten er knyttet til kontoen. Ingen kort å miste, men sjåførens dataforbindelse må være i live.

Plug & Charge (ISO 15118) lar bilen identifisere seg over kabelen ved hjelp av sertifikatet, slik at sjåføren kobler seg til og går. Det er den jevneste flyten og den som trenger et sertifikatstyringssystem på backend; vi sender skapet klart, og plattformen din gjør det mulig. Backend har også kontraktssertifikatene som avgjør hvilke kjøretøy som godtas – uten dem faller bilen rett og slett tilbake til RFID eller APP.

Sertifikater og testene som støtter dem

CE-, CB-, TÜV-, UL- og CCC-sertifikater holdes for denne modellen og deles på forespørsel.

De 13 sikkerhetsfunksjonene faller innenfor EN IEC 61851-1:2019 og 61851-23:2014.

Hver enhet er flashet med sin endelige fastvare på fabrikken, så versjonen på kassen samsvarer med sertifikatet.

48-timers innbrenning ved 40°C logger ut, effektivitet og OCPP-hjerteslagstabilitet.

En prøve fra hver batch kjører 96 timer i saltspraykammeret.

Nettverkshåndtrykk med en test OCPP-server er en del av endelig QC, ikke en kundeoverraskelse.

Forsamlingsstien med åtte stasjoner

Innkapsling: CNC-stansing, laserskjæring, bøying og sveising, deretter pulverlakkering.

Separate linjer for AC-inngangstrinnet og DC-strømmodulene - de deler aldri en benk.

Innkommende inspeksjon av SiC-moduler, kontakter, RFID-kort og kortterminalen.

Momentkontrollert kabling med en visuell QC-passering på hvert ledd.

Firmware flash og nettverkskonfigurasjon, inkludert APN og serverinnstillinger.

48-timers innbrenning ved 40°C med kommunikasjon logget kontinuerlig.

Funksjonstest av alle 13 beskyttelser pluss en simulert OCPP-økt.

Pakking, palletering og fotorapport før forsendelse.

Størrelsesguide: Er 200kW kraftklassen du faktisk trenger?

Hvis du ikke har noen plattform ennå og ingen til å kjøre en, er dette skapet feil første kjøp; en enklere RFID-bare modell vil gå raskere live. Og hvis nettstedet trenger 20-30 minutters økter for 400V-biler, klarer 120kW den samme køen ved lavere capex.

200kW-klassen tjener seg når kjøretøyene er nyere og raskere - 800V-biler med full hastighet over hele 300-1000V konstanteffektbåndet - og når virksomheten er avhengig av plattformfunksjoner: dynamiske tariffer, roaming, flåterapportering.

Vær også ærlig om nettverket. Hvis nettstedet ikke har noe pålitelig Ethernet- eller 4G-signal, dekker frakoblet modus lading, men ikke ekstern diagnose, og det endrer tjenesteplanen din.

Hvorfor kjøpere kontraherer fabrikken, ikke en forhandler

Prøveordrer fra 1 enhet for nye markeder; containerpris fra 10 enheter.

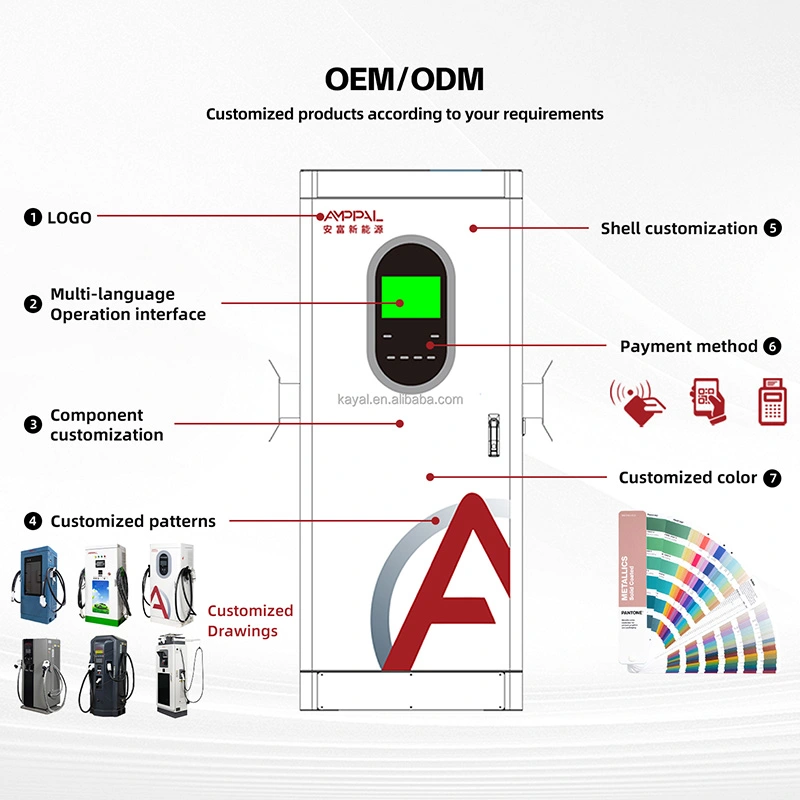

Lagerbygg sendes innen 15-20 virkedager; OEM merkevarebygging legger til 7-10 dager.

OCPP-konfigurasjonsstøtte med plattformteamet ditt under igangkjøring.

Fastvareoppdateringer og utgivelsesmerknader direkte fra produsenten for garantiperioden.

Attestkopier, testrapporter og serietilpasset dokumentasjon for revisjoner.

Pakke, laste og eksportere dokumenter

Hvert skap sendes stående i en kryssfinerkasse på ca. 1720 × 850 × 660 mm, polstret med skumhjørner og forseglet mot fuktighet. Løfteøyne holder enheten i vater under en bevegelse av gaffeltruck eller kran.

Lasteplaner beregnes fra kassedimensjonene per bestilling; fire skap per 40 fots container er en typisk plan, avstivet ved festeskinnene.

Kommersiell faktura, pakkeliste og sertifikater reiser med forsendelsen; originale sertifikatkopier går med bud.

Ettersalg: Fjerndrift og 2-årsperioden

To års standardgaranti på moduler, kontroller, HMI og kontakter, med fastvarestøtte for hele perioden.

Ekstern konfigurasjon og parameterendringer gjøres med deg i løpet av en live-økt - ingen nettstedsbesøk for tariff- eller språkoppdateringer.

Fastvareoppdateringer skyves over nettverket med en tilbakeføringsbane hvis en utgivelse ikke oppfører seg.

Vi analyserer OCPP-logger med deg når et transaksjons- eller hjerteslagsproblem dukker opp på plattformen din.

Reservekontrolltavler og moduler er på lager; en modulbytte tar ca. 45 minutter på stedet.

Installasjon og nettverksoppsett: feil vs riktig

Feil: stole på offentlig WiFi for en permanent stasjon. Høyre: Ethernet eller 4G som primær, WiFi kun som backup.

Feil: hoppe over APN-testen før igangkjøring. Til høyre: en felt SIM-sjekk med en datatellingstest på dag én.

Feil: lar fabrikkens standardpassord være på plass. Høyre: innstilling av HMI og påloggingsinformasjon for ekstern tilgang ved første oppstart.

Feil: å anta offline lading betyr offline inntekter. Høyre: konfigurere offline-tariffen og sjekke avstemmingsrapporten ukentlig.

Feil: oppgradering av fastvare i rushtiden. Høyre: planlegger oppdateringer til et lite trafikkvindu med en tilbakeføringsplan.

Feil: overskriver en fungerende konfigurasjon under en oppdatering. Høyre: eksporterer parametersettet først, slik at tilbakerullingen gjenoppretter den nøyaktige forrige tilstanden.

Tre feltrapporter om backend-integrasjon

En malaysisk flåteoperatør kjører 200 kW enheter for elektriske varebiler og nødvendig rapportering per sjåfør. OCPP onboarding tok en ettermiddag med ingeniøren vår på samtalen; klagen som dukket opp senere var reell - den første fastvaren byggede loggede målerverdier med odde intervaller, fikset med et nettverks-push innen en uke.

En drivstoffforhandler i Tyrkia sluttet seg til en roamingaggregator for å betjene utenlandske sjåfører. Plug & Charge ble slått på plattformsiden uten å berøre skapene, og RFID forble aktiv som reserve for leiebiler uten sertifikater.

Et nettsted i det sørlige Chile har usammenhengende 4G og ikke noe Ethernet-alternativ. Frakoblet modus holdt økter i gang gjennom en to-dagers strømbrudd, og transaksjonene i køen ble avstemt rent når koblingen kom tilbake. Operatørens ene kritikk: tariffendringer kommer bare når tilkoblingen tillater det, så de sjekker dashbordet daglig.

Vanlige spørsmål: Integrasjon og Backend-spørsmål

Spørsmål: Hvilke OCPP-versjoner støtter kabinettet?

A: OCPP 1.6j er standard, med 2.0 tilgjengelig på forespørsel for nye prosjekter.

Spørsmål: Kan jeg koble den til min egen server i stedet for en kommersiell plattform?

A: Ja, enhver OCPP 1.6j-server fungerer; vi gir konfigurasjonstrinnene.

Spørsmål: Hva skjer med transaksjoner hvis nettverket faller?

A: Økter fortsetter lokalt, transaksjoner lagres, og de avstemmes med plattformen når koblingen kommer tilbake; den ventende køen forblir synlig i HMI inntil da.

Spørsmål: Hvordan er Plug & Charge aktivert?

A: Skapet sendes klart; plattformen din utsteder og administrerer ISO 15118-sertifikatene.

Spørsmål: Trenger jeg et nytt SIM-kort for hver lader?

A: Ett data-SIM per skap er typisk, selv om en delt APN også fungerer med riktige innstillinger.

Spørsmål: Hvordan fungerer fastvareoppdateringer?

A: De skyves over nettverket, med en tilbakerullingsbane og utgivelsesnotater fra fabrikken.

Spørsmål: Laderen min vises ikke på plattformen - hvor skal jeg begynne?

A: Sjekk hjerteslagloggen, serverens URL og autorisasjonsnøkkelen; den trioen løser de fleste saker.

Spørsmål: Kan 200kW-enheten roame med andre nettverk?

A: Ja, gjennom plattformens roamingavtaler; skapet trenger ingen ekstra maskinvare utover standard OCPP-tilkoblingen.
