3,5 kW Compact Wallbox AC EV-lader for hjemme- og kontorlading

3,5 kW Compact Wallbox AC EV-lader for hjemme- og kontorlading er bare 150x150x65 mm - mindre enn en bok. Bygget for trange parkeringsplasser, gamle leiligheter og kjellertrapper der en full-størrelse lader ikke får plass. IP54 termoplasthus, CE og IEC 61851-1:2017 sertifisert. Kina fabrikk direkte med 2 års garanti.

Send forespørsel

produktbeskrivelse

Hva denne laderen er (og hvem den er for)

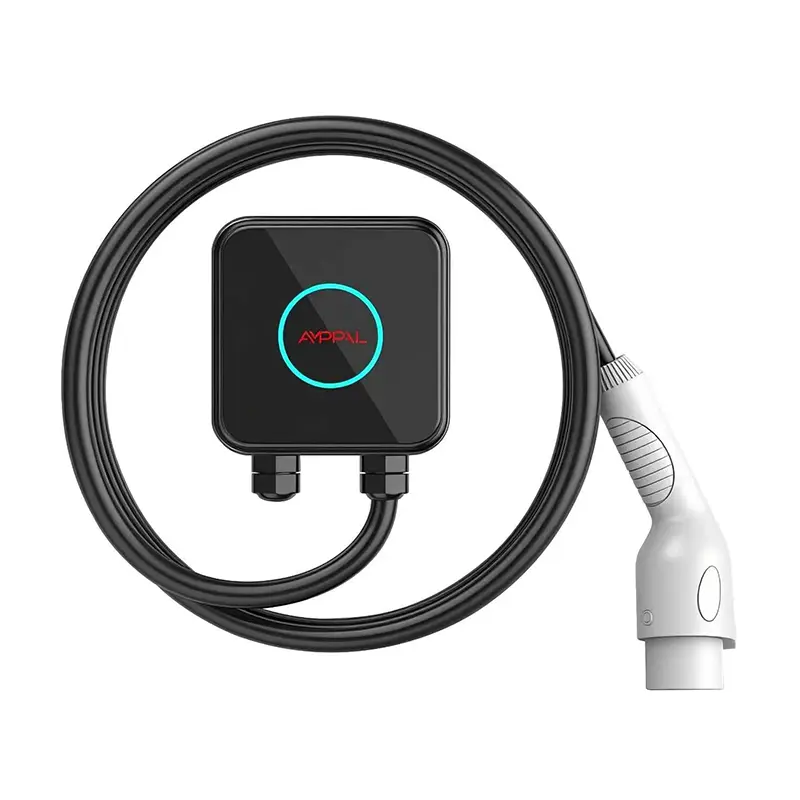

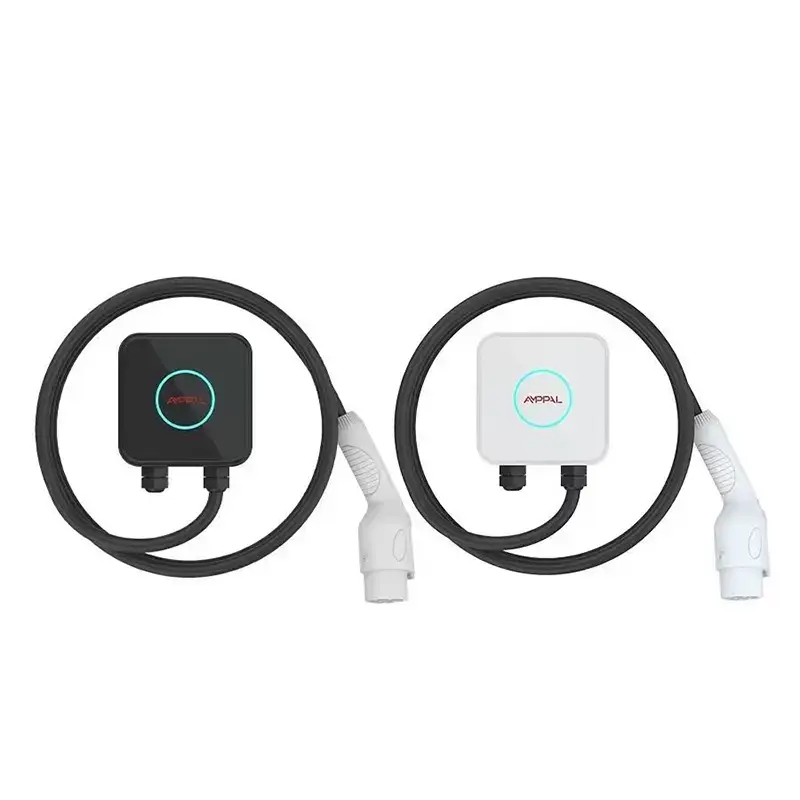

En boks på 150 x 150 x 65 mm er omtrent på størrelse med en tykk innbundet roman eller en hjemmeruter. Det er hele kroppen til AMPPAL 3,5 kW Compact - hver komponent, sikkerhetsrelé og kontrollkort inne i den.

De fleste veggbokser på markedet er tre til fem ganger dette volumet. I en trang kjellerbukt, ved siden av en varmtvannsbereder eller på en halvmeter bred vegg, avgjør den forskjellen om du i det hele tatt kan installere en lader.

Vi bygde denne enheten for områdene alle andre ignorerer: trange leilighetsparkeringsplasser, gamle bygårder uten elektrisk rom, trappeoppganger, til og med en delt gårdsvegg. Hvis veggen din har 150 mm fri bredde, har den plass til denne laderen.

Hvorfor ekstrem kompakthet endrer installasjonen din

Liten størrelse er ikke et stylingtriks. Det endrer den fysiske matematikken til en elbilladerinstallasjon på fire måter.

Først monteringshøyde. En 65 mm dyp enhet stikker mindre ut av veggen, slik at den kan sitte i en gang uten å blokkere gangtrafikken - ved siden av en kjellertrapp, der en 120 mm dyp kasse ville stikke ut i gangveien.

For det andre passer den inn i eksisterende kabinetter. Entreprenører i Italia og Polen har montert Compact inne i et eksisterende distribusjonsskap i metall, og beskyttet den mot vær og hærverk uten nytt murverk.

For det tredje, kabelføring. Kabelen går inn og ut nær veggen, så en overflaterørføring ser ren ut og trenger bare to veggplugger.

For det fjerde, vekt. Ved omtrent 1 kg festes enheten med fire skruer i gipsplater eller murstein; ingen grunn til å lete etter en stendere eller bore i betong.

Hva er inni en så liten lader

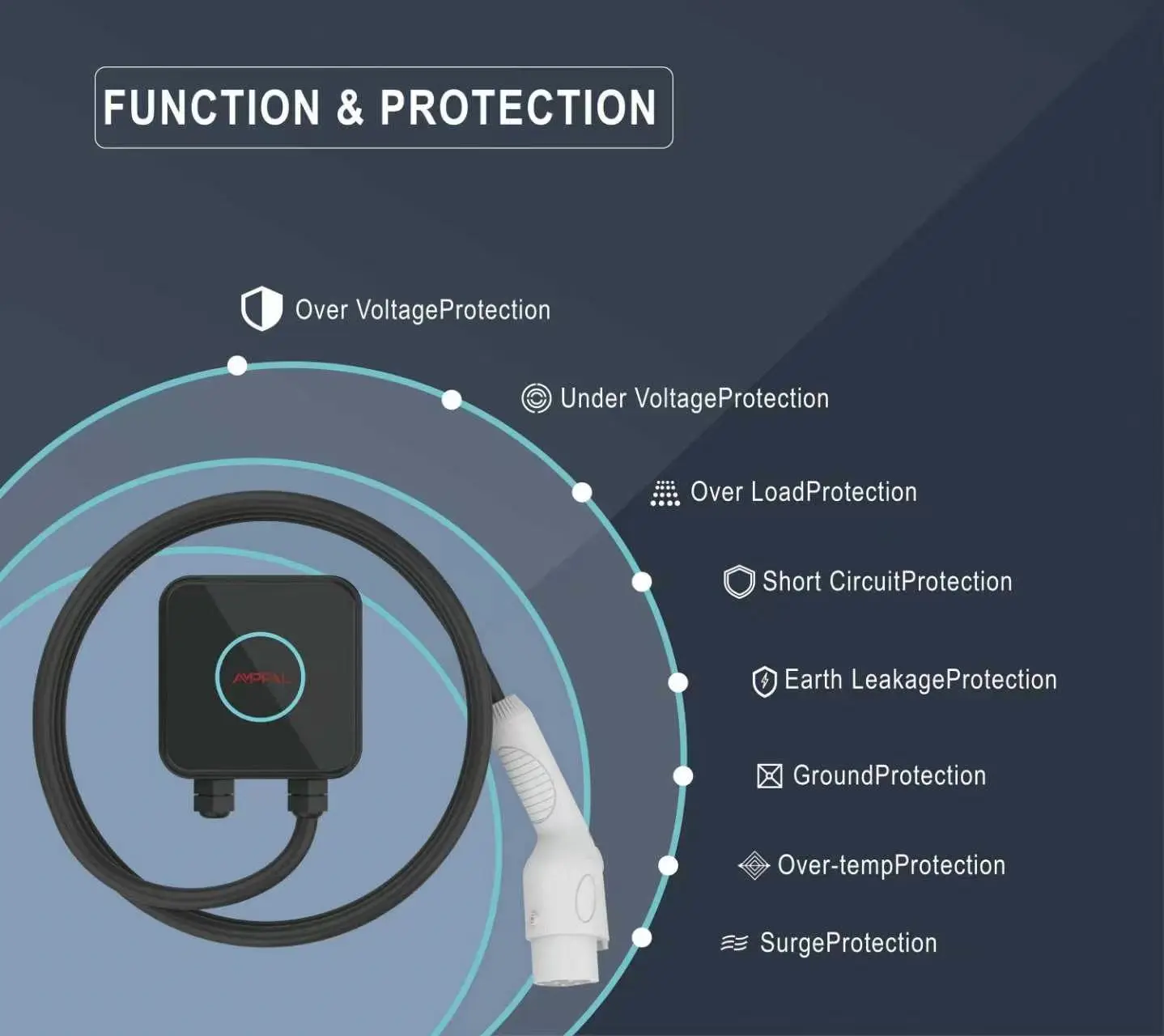

3,5 kW Compact Wallbox AC EV-lader for hjemme- og kontorlading er en Mode 3-ladestasjon i henhold til IEC 61851-1:2017. Den konverterer ikke AC til DC - den jobben blir i bilen. Det den gjør er å administrere det sikre håndtrykket: pilotsignal, relékontroll, jordkontinuitetskontroll og automatisk stopp når ladingen er fullført eller en feil vises.

Uten transformator og uten DC-effekttrinn krymper kabinettet dramatisk. Termisk belastning på 3,5 kW er beskjeden: huset er et termoplastskall klassifisert UL94 V-0 (flammehemmende), og varmen spres gjennom kabinettoverflaten uten vifter.

IP54 betyr at enheten motstår støv og vannsprut fra alle retninger - ikke nedsenking, men regn, kondens og rengjøring går lett gjennom. Styrebrettet er konform-belagt som standard, uvanlig til denne prisen, så det overlever fuktige kystgarasjer.

Tekniske spesifikasjoner

Parameter	Spesifikasjon
Modell	AF-AC-3.5-B-A-O-1-SA
Nominell effekt	3,5 kW
Inngangsspenning	220VAC ±20%
Vurdert gjeldende	16A
Hyppighet	50/60 Hz
Dimensjoner	150 × 150 × 65 mm
Husmateriale	Termoplast, UL94 V-0
Beskyttelsesgrad	IP54
Driftstemp	-20°C til +50°C
Sertifisering	CE, IEC 61851-1:2017
Garanti	2 års standard

Hvor denne 150 mm laderen hører hjemme (og hvor den ikke gjør det)

De realistiske brukstilfellene er spesifikke, og vi lister dem enkelt opp.

1) Trange private bukter i leilighetskjellere, spesielt i eldre europeiske og sørøstasiatiske bygninger hvor en 2,2 m midtgang ikke etterlater noen vegg.

2) Andreboliger og fritidshus på 16A enfaseforsyning.

3) Leide parkeringsplasser hvor utleier ønsker et minimalt fotavtrykk og en flyttbar enhet.

4) Garasjevegger felles med kjeler, vannmyknere eller verktøyskap.

5) Flåtedepoter som kjører en billig pilotinstallasjon før de forplikter seg til utstyr i full størrelse.

Hvor den ikke hører hjemme: en 22kW trefase bil, en plass med kun 3-fase strøm tilgjengelig (denne enheten er kun enfaset 220VAC), eller en innkjørsel hvor raskere lading på dagtid er et reelt behov.

Hvordan Compact håndterer varme, støv og vann

Tre tekniske valg gjør at små størrelser kan arbeide utendørs-tilstøtende.

Varme: ved 3,5 kW totalt tappet forblir under 40 W ved full belastning. Dekselet fungerer også som en kjøleribbe - ribbede indre overflater leder varme til utsiden, og belastningstester viser overflatetemperatur under 55C ved 35C omgivelsestemperatur.

Støv og vann: IP54-klassifiseringen kommer fra et tett frontdeksel og kabelgjennomføringer som klemmer kabelkappen, ikke epoksy-innstøping. Det holder enheten servicebar - en tekniker kan åpne den, bytte et relé og lukke den uten fabrikkverktøy.

Sertifisering og kvalitetssikring

CE-merket og testet i henhold til IEC 61851-1:2017, den styrende standarden for AC Mode 3-ladeutstyr.

Husmateriale har UL94 V-0 brennbarhetsvurdering - kabinettet vil ikke opprettholde en flamme, en reell vurdering i felles kjellere.

Hver enhet består 100 % elektrisk sikkerhetstesting: jordkontinuitet, isolasjonsmotstand ved 500V DC og dielektrisk motstand ved 1,5kV.

Prøveenheter gjennomgår en 96-timers saltspraytest og en 500 000-syklus reléutholdenhetstest i laboratoriet vårt.

Innkommende inspeksjon sjekker kontaktorer, MCU og strømsensorer mot batch-sertifikater; avvisningsprosent loggføres ved loddtrekning.

Anlegget har CE-, TUV-, CB- og UL-sertifiseringer for AMPPAL-familien, revidert av eksterne meldte instanser.

Hvordan laderen er laget (8 trinn)

Produksjonen ved vårt Yueqing-anlegg (Zhejiang, "hovedstaden for elektriske apparater") kjører i en fast sekvens:

1) SMT PCB-montering med automatisert loddepasta-inspeksjon.

2) Konformt belegg påført og herdet.

3) Relé, sensor og MCU-kort montert i den bakre hushalvdelen.

4) Kabelgjennomføring og 5m kabel installert, momentkontrollert.

5) Automatisert funksjonstest ved 230V med simulert kjøretøybelastning.

6) 100 % høypott og jordkontinuitetssikkerhetstest.

7) Visuell inspeksjon og serienummerlasermerking.

8) Pakket med monteringssett og hurtigstartkort, palletert etter en 24-timers innbrenningsprøve.

Robotassisterte linjer levert med FANUC (Shanghai) og TRUMPF (Tyskland) partnere håndterer metallplater for våre større stasjoner; Compact kjører på en dedikert AC-linje. Årlig anleggskapasitet overstiger en million enheter.

Størrelsesguide: Er 3,5 kW nok for deg?

La oss være direkte: 3,5 kW er en langsom ladning etter moderne standarder. Den passer for biler som parkerer over natten – pendlere, plug-in hybrider og bybiler med 20-40 kWh brukbare batterier.

Ikke kjøp den hvis den daglige kjøreturen din overstiger ca. 150 km uten alternativ lading. I så fall er en 7kW Compact eller en 11kW/22kW stasjon den ærlige anbefalingen.

Hopp også over det hvis hjemmet ditt har 3-fase ledninger og bilen din aksepterer 11kW - veggboksen blir flaskehalsen.

Hva gjør denne enheten til den rette samtalen: trang fysisk plass, en 16A enfasekrets du ikke vil oppgradere, eller en sekundær eiendom som trenger en billig, diskré lader.

Hvorfor velge AMPPAL fremfor generiske kompaktladere

Fabrikk direkte fra Zhejiang Anfu New Energy Technology Co., Ltd. (grunnlagt i 2014, spesialisert bedrift på nasjonalt nivå) - du avtaler med produsenten, ikke et handelsselskap.

Standard leveringstid 15-20 virkedager; prøver sendes innen 3-5 virkedager med fly.

OEM og ODM velkommen: logo, kabellengde, pluggtype (Type 1/Type 2/GB/T) og farge fra 100 enheter.

Dokumentasjonspakke: CE-erklæring, IEC 61851-1 testrapport, manual, fabrikkinspeksjonssertifikat for toll.

Eksporter mer enn 40 land, inkludert UAE, Saudi-Arabia, Russland, Tyskland, Frankrike, Malaysia, Thailand, Vietnam, Mexico og Brasil; NEOM og Sime Darby er referansepartnere.

MOQ fra 1 enhet for testing; volumnivåer fra 50 og 500 enheter.

Emballasje og frakt

Hver enhet leveres i en 210 x 210 x 120 mm kartong som veier ca. 1,6 kg med lader, 5m kabel, monteringssett og manual. Boksen er budvennlig, så flyfrakt forblir billig: 40 enheter stables i en enkelt 0,1 m3 pakkebrønn.

For sjøfrakt lastes 1200 enheter i en 20 fots container på 24 krympepakkede paller, 50 kartonger hver.

Handelsbetingelser: FOB Ningbo eller Shanghai, EXW eller CIF på forespørsel. Papirarbeid dekker handelsfaktura, pakkeliste, CE-erklæring og opprinnelsessertifikat; vi håndterer L/C og D/P rutinemessig.

Ettersalgsstøtte og garanti

2 års standardgaranti på produksjonsfeil; arbeid og returfrakt avtalt per sak.

Reservedeler (relé, kontrollkort, kabel) sendes innen 7 virkedager; prioritert luft for Europa og Midtøsten.

Gratis fjerndiagnose: send et bilde eller en video av feil-LED og våre ingeniører svarer innen én virkedag.

Brukervedlikeholdet er lett: sjekk kabelkappen for kutt, trekk til veggskruene, blås ut støv to ganger i året.

Utvidet garanti og servicekontrakter på stedet eksisterer for forhandlere i Tyskland, Frankrike og UAE.

Installasjons- og bruksmerknader

Feil: montering inntil en trevegg med de bakre ventilene dekket. Høyre: la en 30 mm luftspalte og hold ventilene klare - IP54 beskytter mot vann, ikke blokkert luftstrøm.

Feil: koble laderen til en stikkontakt via en adapter. Høyre: koble den til en dedikert 16A-bryter (type A eller B RCD, 30 mA) slik at jordkontinuitetskontrollen fungerer som designet.

Feil: vikle 5m kabelen tett på kroken under lading. Høyre: rull helt ut før en økt; en kveilkabel under belastning varmes opp og kan utløse termisk utkobling.

Feil: montering helt utsatt for horisontalt regn. Høyre: installer under tak eller i et parkeringshus; IP54 tåler spray, ikke timer med slagregn.

Feil: slippe kontakten på gulvet der biler kjører over den. Høyre: oppbevar pistolen i holderen slik at pinnene forblir rene og tørre.

Hva kunder sier etter å ha installert det

En eiendomsforvalter i Warszawa installerte seks enheter i en leilighetskjeller fra 1970-tallet i fjor høst. Bredden på 150 mm gjorde at han fikk plass til ladere mellom sikringsbrettene og trappen - ingen stasjon i full størrelse kunne oppta den plassen. Hans notat: den faste kabelen ble kort for den siste bukten, så den andre batchen fikk 7m kabler.

En bilforhandler i Penang bruker Compact som en utstillingsdemolader. "Kunder ser den ved siden av en pocketbok og får umiddelbart størrelsen," sier han. Mindre klage: LED-ringen er lys i et mørkt utstillingsrom, og han teiper den over om natten.

En bobileier i Bayern lader sin plug-in hybrid i et hageskur på en 16A-krets. Etter én sesong med regn og -8C frost, null feil; han innrømmer at 2-års garantien var det som ga ham nerven til å prøve - noe vi fraråder uten elektriker, selv om det fungerte.
