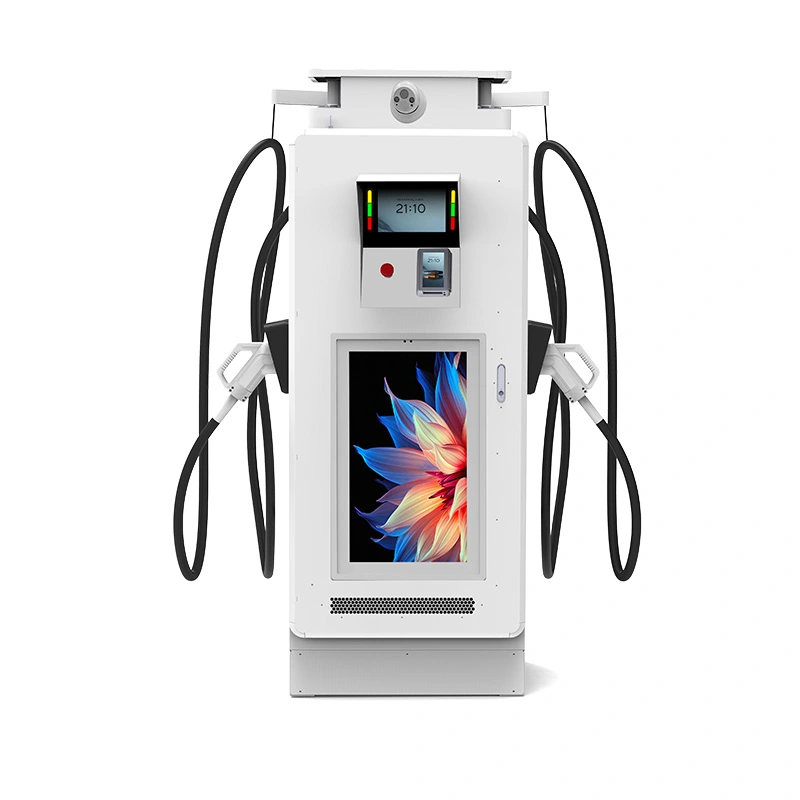

120kW kommersiell DC EV-lader med digitalt display for offentlige stasjoner

Bygget for 480V-panelet: en 120kW-lader for nordamerikanske kommersielle nettsteder

Nordamerikanske kommersielle bygninger er kablet for 480V trefase, og en lader som ignorerer dette faktum skaper transformatorkostnader ingen budsjetterer med. AF-DC-120-Y-B-M-4-H tar AC480V±10% ved 45-65Hz direkte, så de fleste amerikanske og kanadiske detaljhandel-, industri- og blandet brukssteder kan mate den fra det eksisterende panelet uten å legge til en nedtrappingstransformator.

Den begrenser også støy til 60dB - omtrent 5dB under typiske DC-skap - noe som betyr noe på eiendomslinjer, leiligheter ved siden av og kommersielle distrikter som går hele natten. Den 32-tommers 1920×1080 skjermen på fasciaen håndterer medie- eller merkeinnholdet ditt, men den elektriske historien er det som gjør denne modellen annerledes.

Maksimal effektivitet ligger på 95 %, kapslingen er IP54, og CCS1-utgangen dekker 0-250A. Det er en 120kW maskin som er enkel å si ja til ved serviceinngangen, og displayet betaler for en del av installasjonen over tid.

Hvorfor 480V-inngang og et 60 dB tak er viktig ved eiendomslinjen

Ingen nedtrappingstransformator: 480V-tjenesten mater enheten direkte, sparer kostnader, gulvplass og tap av et ekstra konverteringstrinn.

45-65Hz bredfrekvensinngang tolererer svakere nettnett og generatorkraft under byggefasen, noe som er en reell fordel på steder med ustabil forsyning.

Et 60dB tak – omtrent på nivået til en vanlig samtale – holder naboer og nattskiftpersonale komfortable.

Viftehastighet følger belastning og temperatur i stedet for å kjøre på full guffe fra plug-in, som trimmer både støy og bortkastet energi over en 24-timers syklus.

Termisk reduksjon beskytter elektronikken i 50°C varme mens 120kW-klassifiseringen holder seg ærlig under normale forhold.

Den 32-tommers skjermen gjør fortsatt mediejobben sin – annonser, stasjonsinformasjon eller merkevaren din – gjennom den samme eksterne innholdsportalen.

Tekniske spesifikasjoner

Fabrikkspesifikasjonen for AF-DC-120-Y-B-M-4-H nøyaktig slik den ble sendt.

Nettsteder som trenger både høy sikt og stille netter

Utbygginger med blandet bruk: detaljhandel på gateplan med leiligheter over — laderen går hele natten uten å utløse støyklager.

Amerikanske og kanadiske detaljhandelskjeder: 480V-paneler er allerede på stedet, så enheten faller inn på den eksisterende tjenesten.

Kontor- og hotellparkeringshus: 20–40 minutters økter på 120 kW snur boder gjennom arbeidsdagen.

Kommunale tomter i nærheten av boligblokker: Den nedtonede skjermen og 60dB-taket holder stedet nabovennlig selv på økter over natten.

Flåtedepoter på industrielle 480V-tjenester: ett panel mater ladere og eksisterende butikkutstyr.

Konferansesentre og arrangementssteder: Displayet viser sponsormeldinger under show, og 120kW snur biler mellom øktene.

Hvordan maskinen konverterer 480V til DC - uten brum

Inngangstrinnet retter AC480V trefase til en mellomliggende DC-buss, deretter trapper høyfrekvensomformere strømmen ned til spenningen kjøretøyet ber om. Svitsjemoduler med stort båndgap er grunnen til at enheten har 95 % toppeffektivitet ved denne inngangsspenningen, noe som er vanskeligere enn det høres ut – høyere inngangsspenninger strammer svitsjemarginene.

Støyhistorien handler om kjøling, ikke konvertering. Vifter er temperaturkontrollerte og går på delvis hastighet mesteparten av tiden; bare vedvarende tunge belastninger presser dem mot fullt turtall. Det er den praktiske forskjellen mellom en 60dB-enhet og 65dB-skapene som er vanlige i denne klassen.

OCPP 1.6/2.0 bærer øktdata, fjerndiagnostikk og fastvareoppdateringer, mens skjermen kjører sin egen innholdsfeed. Begge systemene rapporterer til én stasjonspost i din backend.

Testing som støtter 60 dB-påstanden og de elektriske sikkerhetsmerkene

Lydtrykket måles 1 meter fra skapet under full belastning og registreres i enhetstestrapporten, så tallet på 60dB er verifiserbart, ikke en brosjyregjetning.

CE- og TUV-typegodkjenning dekker hele enheten; UL og CB elektriske rapporter er tilgjengelige for eksportfiler.

96-timers saltspraytesting på kabinettet og skjermrammen.

Isolasjons- og overspenningstester på AC480V-inngangstrinnet over hele 45-65Hz-båndet.

En 48-timers full-last innbrenning logger støy, temperatur og elektriske avlesninger mot serienummeret.

Modulene er klassifisert -30°C til +55°C; hele enheten er spesifisert for -25°C til +50°C.

Fra spole til kasse: Lage et 480V-klart kabinett

Trinn 1. Stålspoler er laserkuttet og robotsveiset på FANUC-linjer.

Trinn 2. TRUMPF kantpresser danner panelene; pulverlakk og kur følger.

Trinn 3. 480V-inngangstrinnet — kontaktorer og overspenningsavledere — er koblet til AC-linjen med momentkontroll.

Trinn 4. Likerettermoduler og displaydelenheten er montert på DC-linjen.

Trinn 5. Kjøleenheten, vifter, kanaler og temperatursensorer er installert og forseglet.

Trinn 6. Fulllasttesting ved 120kW registrerer effektivitet, effektfaktor og støy per enhet.

Trinn 7. En 48-timers innbrenningssyklus kombinerer ladeøkter og skjermavspilling.

Trinn 8. Endelig inspeksjon og kasse; anlegget har sendt over én million enheter gjennom 2024.

Tilpasse 120kW-skjermen til din serviceinngang

Spesifiser denne enheten når nettstedet ditt er i Nord-Amerika med en 480V kommersiell tjeneste, eller i et hvilket som helst marked som kjører 480V trefase. 120 kW er en praktisk middelklasse: full lading for de fleste elbiler for passasjerer på 25–45 minutter, uten materkravene til 160 kW pluss skap. Det gir deg også en ekstra inntektsstrøm gjennom skjermen uten å komplisere den elektriske installasjonen.

Ikke kjøp den for et nettsted med bare 208V eller 230/400V service. Denne inngangsvarianten er festet til 480V, og å legge til en transformator beseirer hele poenget - spør oss om 380V-varianten hvis det er ditt nett.

Og hvis stedet har soverom rett over forplassen, budsjett realistisk: til og med 60dB er hørbar innendørs om natten. Planlegg en lydmur eller en nattstrømplan før naboene sender inn den første klagen.

Hva AMPPAL tilbyr som lokale distributører ikke gjør

Fabrikkdirekte priser fra Yueqing, med CE-, TUV-, UL- og CB-sertifikater i tilbudspakken.

15–20 virkedager levering etter tegningsgodkjenning; MOQ fra en beholder.

OEM/ODM: ditt merke på kabinettet og på skjermens oppstartsskjerm.

Vi driver 200+ stasjoner selv, så teknisk tilbakemelding fra felten går tilbake i designet.

En 2-års garanti med reservepaneler og moduler kryssforsendelse innen 5 virkedager.

Pakke og sende en 120kW-enhet for en amerikansk jobbside

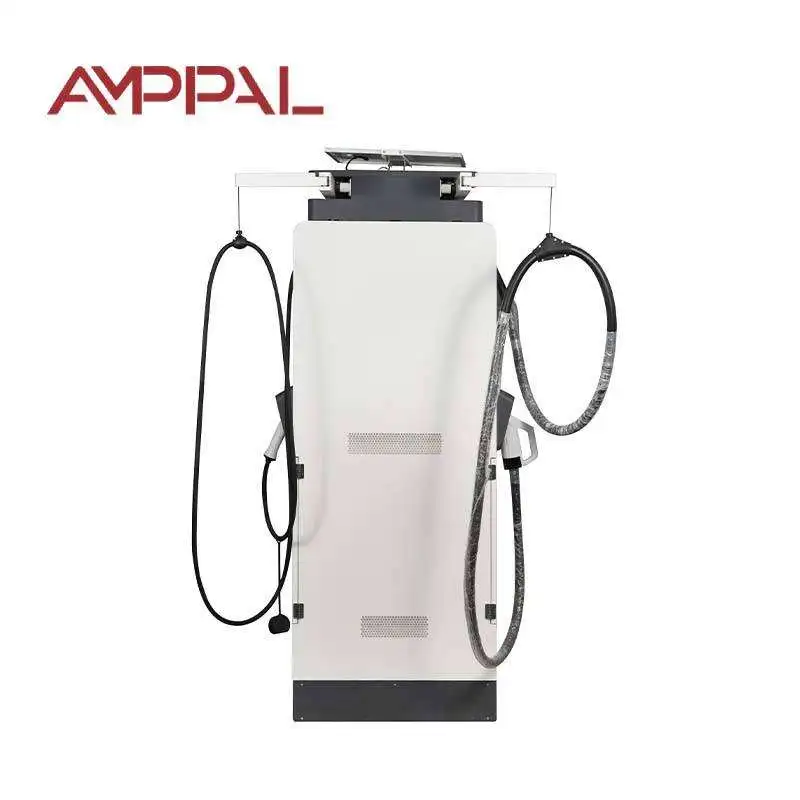

Skapet sendes stående i en kasse med stålramme dimensjonert for 1800 × 750 × 690 mm kropp. Skjermen er dekket med skum og kryssfiner, og CCS1-enheten kjører i en polstret innerboks.

Kasser har gaffellommer og fire løftepunkter; kasseplanen går ut med tilbudet slik at speditøren din kan planlegge lastebilen fra havn til sted. Enheten kjører oppreist til enhver tid, noe som holder de interne samleskinnene og skjermforseglingen intakt.

Vilkårene er FOB Ningbo eller CIF til en amerikansk eller kanadisk havn. Faktura, pakkeliste, konnossement, opprinnelsessertifikat og testrapporter utstedes innen 3 virkedager etter lasting.

Garanti, reservedeler og støtte etter at enheten lander

2-års standardgaranti som dekker moduler, kontroller, display og kjøling.

Reservestrømmoduler og paneler på lager; utveksling på tvers av skip innen 5 virkedager.

Ekstern OCPP-diagnostikk for feil, fastvare og vifteoppførsel.

Igangkjøringsstøtte ved videosamtale for førstegangsinstallatører.

En kvartalsvis vedlikeholdssjekkliste som dekker filtre, vifter og momentkontroller.

Installasjonsmerknader for 480V-plasser og nabolag med blandet bruk

Feil: mater enheten fra et 208V-panel og forventer full effekt. Høyre: gi AC480V±10% trefase ved serviceinngangen.

Feil: forutsatt at enheten kun er 50Hz. Høyre: den aksepterer 45-65Hz, men bekreft den lokale frekvensen på navneskiltet før den aktiveres.

Feil: plassering av skapet mot en vegg med viftene mot et hjørne. Høyre: hold klaringen vist i installasjonsmanualen slik at viftekontrollen fungerer som den er beregnet på.

Feil: å tvinge viftene til høy hastighet etter en varm dag. Høyre: la kontrolleren rampe dem ned; tvungen hastighet sløser bare med strøm og legger til støy.

Feil: ignorerer fasebalanse på en delt tjeneste. Høyre: La en elektriker verifisere belastningen over de tre fasene før igangkjøring.

Tilbakemelding fra operatører som bryr seg om desibel

En entreprenør i Houston, Texas, USA installerte to enheter på et butikktorg tidlig i 2025. Eiendomssjefens største bekymring var støy fra boligblokken ved siden av; etter tre måneder var den eneste registrerte klagen skjermens lysstyrke kl. 23.00, som nattplanen fastsatte samme uke. Ladesiden har ikke hatt behov for et serviceanrop siden.

En kjøpesentereier i Toronto, Canada mater enhetene fra kjøpesenterets 480V-panel og sparte transformatorkostnadene helt. Elektrikeren bekreftet fasebelastning ved igangkjøring; deres eneste kritikk er at skjermmalen tok litt tid å lære seg, mens ladesiden har vært ren i åtte måneder.

En utvikler i Seattle, USA plasserte en enhet i en garasje for blandet bruk hvor leietakeren ønsket annonseskjermen. Leietaker rapporterer at taket på 60 dB holdt oppe i støystudien og planlegger nå enheter for ytterligere to eiendommer; den lille klagen er at CCS1-kabelen føles stivere i vinterkulde enn forventet, noe som er en kabelkappesak, ikke en laderfeil.

Vanlige spørsmål: 480V inngang, støygrenser og 120kW utgang

Spørsmål: Kan denne enheten kjøre på 380V europeisk strøm?

A: Nei, denne varianten er fast på AC480V±10%. Spør etter 380V-versjonen hvis nettet ditt er 230/400V.

Spørsmål: Hvor høyt er 60dB egentlig?

A: Omtrent nivået til en vanlig samtale, målt 1 meter fra skapet under full belastning.

Spørsmål: Blir støyen verre om natten?

A: Bare hvis belastning og varme krever det; viftehastigheten følger temperaturen, ikke klokken.

Spørsmål: Hvilken størrelse mater trenger en 120kW enhet ved 480V?

A: Rundt 150A per fase ved full belastning før margin; ingeniøren din bør dimensjonere bryteren med takhøyde for inrush og fremtidige tillegg.

Spørsmål: Legger 32-tommers skjermen til støyen?

A: Nei, panelet er passivt avkjølt og helt stille når som helst.

Spørsmål: Er det nødvendig med en transformator?

A: Ikke hvis nettstedet ditt har 480V trefase; enheten er designet for å kobles direkte til en slik tjeneste.

Spørsmål: Hva dekker garantien?

A: 2 års standard, som dekker effekttrinnet, displayet og kjølesystemet.

Spørsmål: Kan vi installere det i Canada?

A: Ja, 480V er standard der, og sertifiseringsdokumentene følger med enheten.
