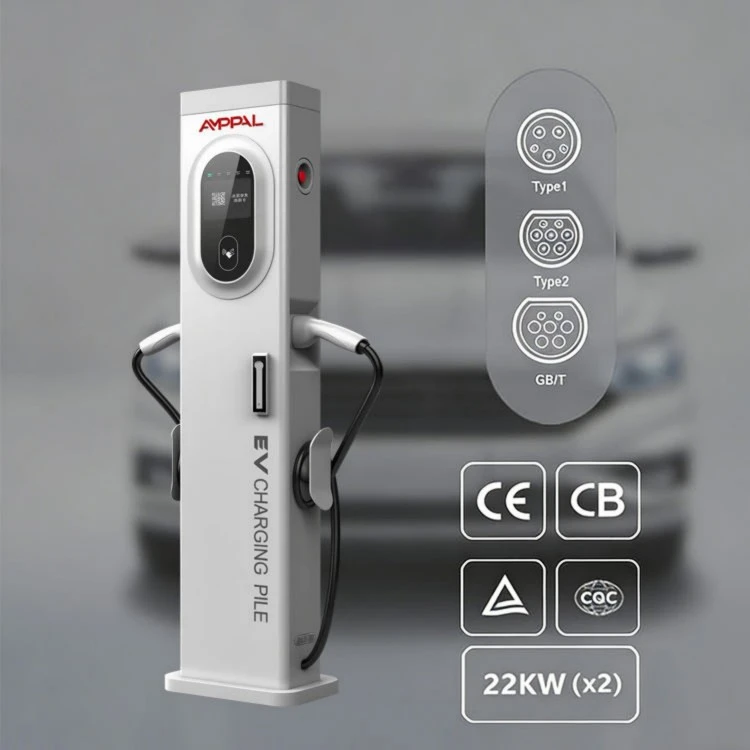

14kW AC EV-lader for hoteller og kontorbygg

AMPPAL 14kW AC EV Charger for hoteller og kontorbygg er en AC-ladestasjon med to pistoler som pakker to Type 2-uttak i et tårn som bare er 150 mm dypt. Der en 240 mm pidestall blokkerer en gangsti, står SlimTower på 300 x 150 x 1400 mm mellom bukter uten å hindre trafikken. 380VAC trefaseinngang, 5-tommers fargeberøringsskjerm, OCPP 1.6J, Ethernet/4G/WiFi, IP54, CE. Laget i Zhejiang-anlegget vårt, som hadde sendt over én million enheter innen 2024. OEM/ODM velkommen.

Send forespørsel

produktbeskrivelse

Hva et 150 mm tårn endrer på nettstedet ditt

Ta en hvilken som helst AC-ladestander du har sett på en europeisk gate, og den er vanligvis omtrent 240 mm dyp. Denne er 150 mm. De 90 mm høres trivielt ut helt til du står mellom to parkeringsplasser og prøver å holde midtgangen klar.

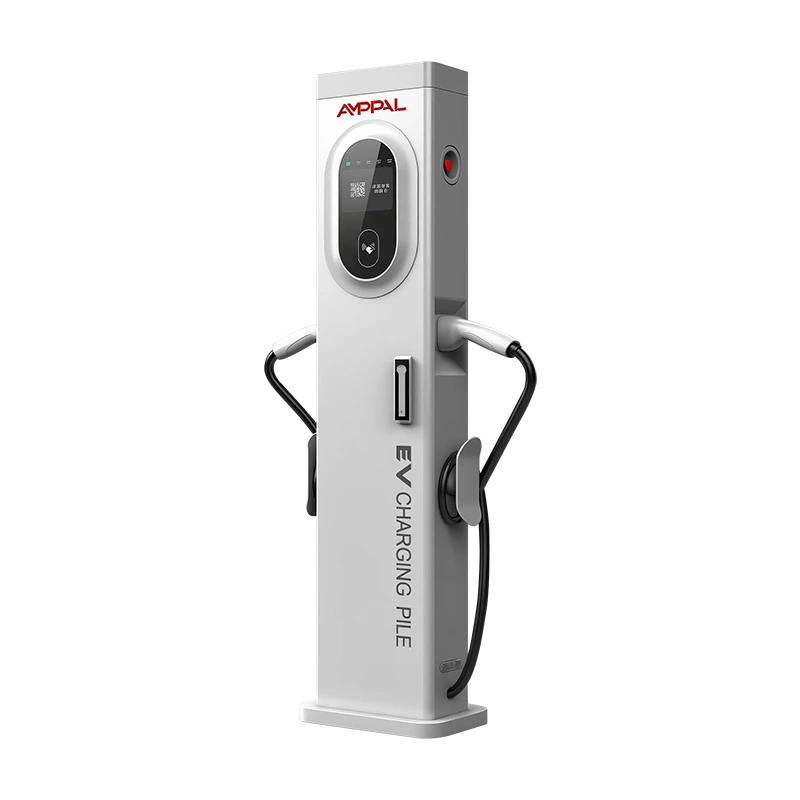

14kW AC EV-laderen for hoteller og kontorbygg (AF-AC-014-Y-A-0-4-JA-P) er en 300 x 150 x 1400 mm søyle som bærer to Type 2-pistoler, klassifisert 16A+16A på en 380VAC trefasemating, med en 5-tommers berøringsskjerm på toppen. Konvolutten er til for å løse ett problem: hvor går en lader når ingen vegg og ingen bred øy er tilgjengelig?

Operatører bruker den på stripen mellom to head-in bukter, langs fortauets kanter der et bredere skap ville mislykkes, og inne i garasjer hvor søyler spiser hver ledig meter. Selve ladingen er standard AC; fotavtrykket er funksjonen.

14kW AC EV Charger for Hotels & Office Buildings

Fem utbetalinger av en kolonne som er halvparten så tykk

150 mm dybde fjerner rullestolruter og dørsvingninger som en 240 mm pidestall ville blokkert; dette er dimensjonen som avgjør om en stedsundersøkelse består.

To type 2-stikkontakter (16A+16A) lar to biler lade fra ett matepunkt, noe som omtrent dobler gjennomstrømningen til en stang med én pistol.

Tårnet er 1400 mm høyt med en 5-tommers skjerm i øyehøyde i en travel tomt.

IP54-beskyttelse og et arbeidsområde fra -20°C til +50°C dekker gatevær uten ly eller baldakin.

OCPP 1.6J med Ethernet, 4G og WiFi kobles til et eksisterende backoffice uten ny programvare.

Hver enhet er CE-sertifisert og har en 2-års fabrikkgaranti, med 15-20 arbeidsdagers leveringstid fra vårt Zhejiang-anlegg.

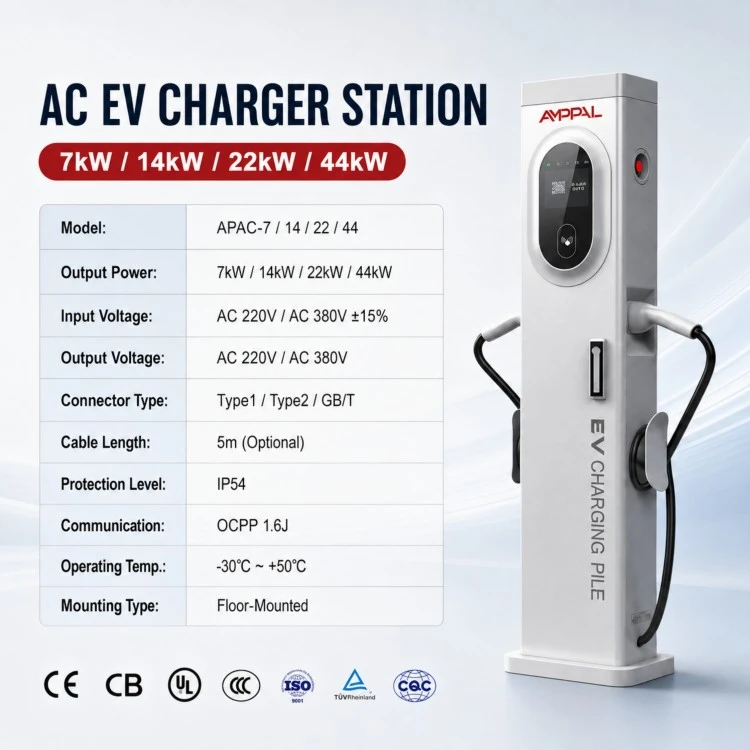

Tekniske spesifikasjoner

Parameter	Spesifikasjon
Modell	AF-AC-014-Y-A-0-4-JA-P
Nominell effekt	14kW
Inngangsspenning	380VAC ±15 %
Vurdert gjeldende	16A+16A
Dimensjoner	300 × 150 × 1400 mm
Brukergrensesnitt	5" fargeberøringsskjerm
Nettverksprotokoll	OCPP 1.6J
Kommunikasjon	Ethernet, 4G, WiFi
Beskyttelsesgrad	IP54
Driftstemp	-20°C til +50°C
Sertifisering	CE-samsvar
Garanti	2 år

Nettsteder der hver centimeter faktureres

Bukter på gaten i gamle europeiske byer hvor fortauet er for smalt for et 240 mm skap; 150 mm tårnet omslutter kantlinjen.

Head-in parkeringsrader: Ett tårn på den delte stripen betjener to motstående rader.

Parkeringsplasser i flere etasjer med tette rampesvinger; profilen holder siktlinjer åpne for sjåfører og kameraer.

Hotell- og kontorforplasser hvor landskapsarkitekten takker nei til en klumpete pidestall ved inngangen.

Midlertidige arrangementssteder: én M12-ankerbase, to våpen og en 380V-strøm kan settes i drift på en dag.

Forhandlerplasser som fyller på demo-elbiler over natten uten å gi opp utstillingsparkering.

14kW AC EV Charger for Hotels & Office Buildings

Hvordan tårnet betjener to kjøretøy fra én kolonne

En 380VAC +/-15 % trefasemating kommer inn gjennom bunnplaten og lander på en DIN-skinneseksjon inne i søylen, hvor stasjonen fordeler den til de to stikkontaktene. Hver pistol er vurdert til 16A per fase; fastvaren dekker totaleffekten på 14kW-navneskiltet og deler takhøyden mellom de to bilene.

Plugg inn den første bilen og den trekker hele budsjettet. Start en andre økt og tårnet rebalanserer strømmen mellom begge stikkontaktene uten å avbryte den første; skjermen viser hver økts kW og kWh i sanntid.

Berøringsskjermen kjører en plug-and-charge-flyt, mens OCPP 1.6J fører hver transaksjonspost til serveren din over Ethernet, 4G eller WiFi. Hvis nettverket faller, fortsetter økten og opplasting av poster senere.

Sertifisering og testene bak

CE-samsvar i henhold til lavspennings- og EMC-direktivene, reverifisert før hver produksjonsbatch sendes.

100 % av enhetene består hi-pot dielektrisk testing og jordkontinuitetskontroller på den siste linjen.

Termisk sykling fra -30 °C til +70 °C i henhold til IEC 60068 på prøvetakingsenheter, pluss en 96-timers saltspraytest for kystinstallasjoner.

48-timers kontinuerlig full-last innbrenning med live overvåking av strøm, temperatur og kommunikasjonsstabilitet.

Komponentene er RoHS- og REACH-kompatible, og fabrikken kjører et ISO 9001:2015 kvalitetsstyringssystem.

Innkommende inspeksjon dekker hver koblingsbatch; en løs Type 2-kontakt er den vanligste feltfeilen vi ser i AC-tårn.

Fra flatt stål til en 1,4-meters søyle: Åtte trinn

Laserskjæring: ark kuttes på CNC-lasere til nøyaktig tårnprofil, toleranser holdes til 0,1 mm.

Bøyning og forming: en CNC-kantpresse bretter søyleskallet og punktsveis låser sømmen.

Robotsveising på FANUC-armer forener basisbraketten og kabelgjennomføringen, samme prosess som brukes på DC-linjen vår.

Overflatebehandling: en tre-trinns rengjørings- og etterbehandlingslinje beskytter skallet før montering.

Formontering: DIN-skinnen, kontaktorene, jordfeilbryteren og målemodulen er montert og tiltrukket til spesifikasjonene.

Elektronikk: display, kommunikasjonskort og strømkort er montert og tilkoblet.

Fastvarebelastning og OCPP-konformitetskontroll: hver enhet registreres og pares med en testserver før boksing.

Endelig QC og pakking: hi-pot test, visuell inspeksjon og kartongpakking lukker linjen; standardbestillinger går innen 15-20 virkedager.

Er 14kW den riktige passformen for fotavtrykket ditt?

Tårnet på 14 kW får plass der begrensningen er fysisk. Hvis nettstedet ditt er en vidåpen tomt med en betongøy klar for en standard pidestall, kjøp det billigere 240 mm-skapet; den slanke profilen kjøper deg ingenting.

Det er også feil verktøy når biler holder åtte timer eller mer. Flåteparkering over natten er bedre tjent med 3,5-7kW veggbokser til en brøkdel av prisen, fordi 14kW bare betaler tilbake når kjøretøy sykler inn og ut på dagtid.

Velg det når du kan telle centimeterne: en smal midtstripe, en kantlinje med en streng tilbakeslagsregel, eller en garasje der et bredere skap ville kostet en parkeringsplass. Hvis to biler på omtrent 7 kW hver samsvarer med oppholdstiden din, er dette den mest plasseffektive måten å levere den på.

AMPPAL vs 240 mm standard sokkel

Fotavtrykk: 150 mm versus ca. 240 mm dybde betyr at tårnet passerer stedsundersøkelser som avviser sokkelen.

En feed, to biler: en enkelt trefasekrets betjener begge våpen, i stedet for to separate installasjoner.

Testbevis: CE, 100 % hi-pot, 96-timers saltspray og 48-timers innbrenning er dokumentert per batch, ikke bare hevdet i en brosjyre.

Kjøpsbetingelser: standardmodeller fra MOQ 1 enhet, 15-20 virkedager ledetid, 2 års garanti, reservedeler via DHL/FedEx.

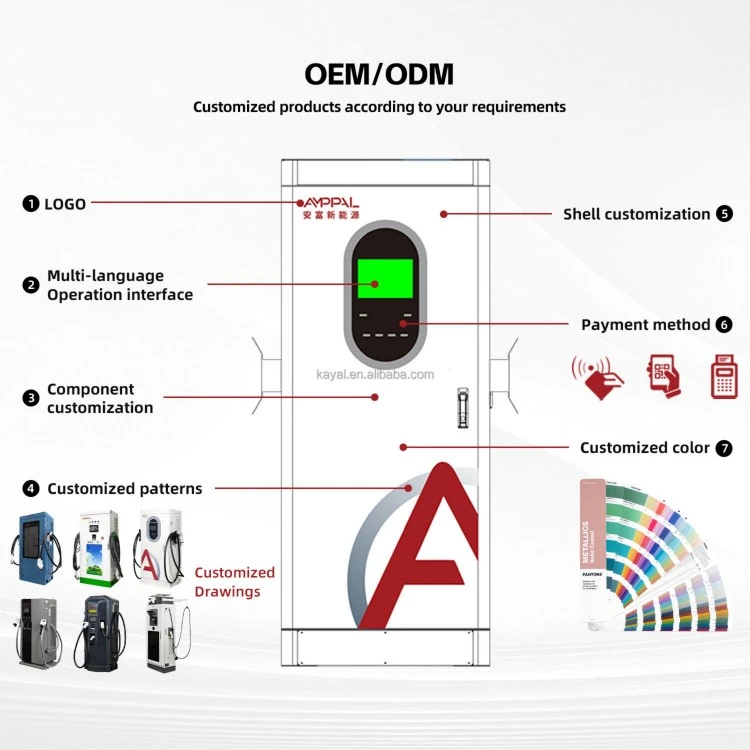

Tilpasning: logo, oppstartsskjerm og kabelmerking kan endres; vi har sendt eksportprogrammer til over 40 land, inkludert UAE, Saudi-Arabia, Kasakhstan, Tyskland og Mexico.

Pakking og frakt: Få kolonner til nettstedet

Hvert tårn sendes ferdig montert i en eksportkartong på ca. 350 x 220 x 1460 mm med skumhjørneblokker; bruttovekt er ca. 45 kg inkludert ankersett og kabelgjennomføringer.

Kartonger går til fire per pall, krympepakket med kantbeskyttere; en 40 fots container rommer omtrent 60 tårn palletert, eller opptil 80 gulvlastet.

Standard vilkår er FOB Ningbo eller Shanghai, eller EXW-anlegg. Hver forsendelse inkluderer kommersiell faktura, pakkeliste, konnossement, opprinnelsessertifikat og CE-samsvarserklæring; sjøfrakt til Rotterdam eller Jebel Ali går vanligvis 30-40 dager.

Støtte som respekterer installasjonens tidslinje

2 års garanti på produksjonsfeil, regnet fra forsendelse i stedet for igangkjøring, som installatører forteller oss forenkler krav.

24-timers respons på tekniske billetter, med videodiagnostikk slik at elektrikeren din kan gå gjennom en reparasjon samme dag.

Reservedeler fra DHL/FedEx fra vårt sentrallager; hurtiggående gjenstander som berøringsskjermer og kabelgjennomføringer går innen 2 virkedager.

Papir-først RMA: send bilder og enhetens serienummer, så bestemmer vi mellom erstatning eller reparasjon før du sender noe tilbake.

For utrullinger på flere steder foreslår vi ett vedlikeholdssett per 20 tårn på lageret ditt, så bytter i felten venter aldri på toll.

Håndtering på stedet: feil vs riktig

Feil: montering av tårnet slik at kabelen går i løkker mot trafikkgangen. Høyre: orienter søylen slik at begge kablene går bort fra kjørefeltet.

Feil: mating av tårnet fra en underdimensjonert krets fordi det bare er AC. Høyre: dimensjoner fôret for begge våpen sammen; en 32A trefasebryter med 6 mm2 ledere er et trygt utgangspunkt, og verifiser deretter mot lokale forskrifter.

Feil: kjøre Ethernet-kabelen i samme rør som strømkabelen. Høyre: separate kanaler, minst 30 cm fra hverandre, for å beskytte nettverksforbindelsen mot forstyrrelser.

Feil: dekker berøringsskjermen med klistremerker eller skilting. Høyre: hold skjermen klar; 5-tommers skjermen er operatørens eneste lokale grensesnitt.

Feil: antar at garantien dekker hærverk. Høyre: rapporter skade med bilder og serienummer umiddelbart; 2-års garantien dekker produksjonsfeil, så jo raskere du dokumenterer det, jo raskere handler vi.

Hva nettstedsledere rapporterer etter en sesong

En parkeringsoperatør i Dubai kjørte 12 av disse tårnene langs en kantlinje som kommunen hadde dømt for smal for standard sokkel. Etter åtte måneder med 45 °C somre utviklet en berøringsskjerm et flimmer, som vi erstattet under garantien innen en uke. Hans oppsummering: søylen er tynn, men den har ikke bøyd, vinglet eller overopphetet.

En tysk hotellgruppe standardiserte tårnet for sin gårdsplassparkering etter at arkitekten avviste et bredere skap. Deres ene klage: 4G-antennen faller til en enkelt bar inne på gårdsplassen, så de bestiller nå WiFi/Ethernet-versjonen og kobler den til bygningsbryteren.

En saudisk entreprenør kjøpte et første parti på 20 for en utvikling med blandet bruk. Ankerinstallasjoner tok hans elektrikere to timer per tårn på dag én og under en time etter å ha sett boremalen; de har siden bestilt tre partier til.
