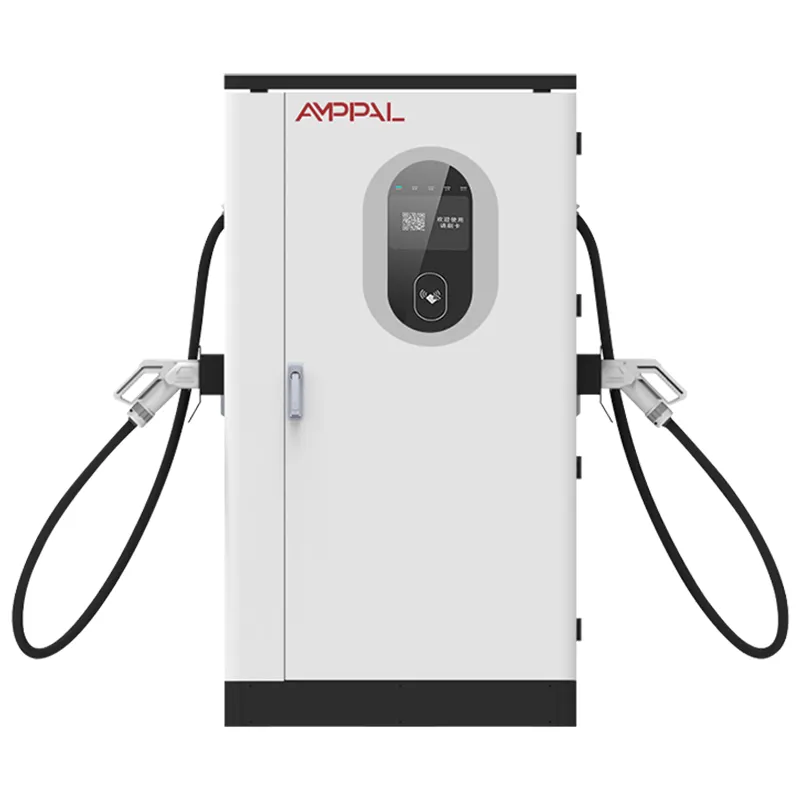

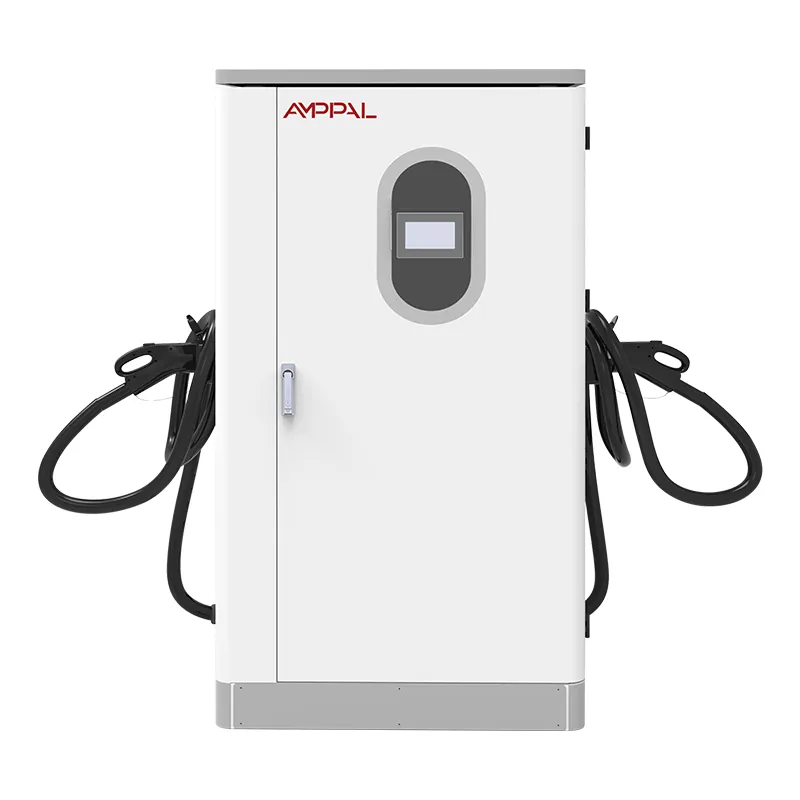

360 kW høyeffekts DC EV-ladestasjon for store flåtedepoter

Hvorfor en lader som tåler dårlige nett selger bedre i utlandet

Spør en installatør i Lagos, en anleggsingeniør i Almaty eller en hotelleier på Bali hva som dreper DC-ladere, og du får det samme svaret før du fullfører spørsmålet: nettet. Spenning som synker midt på dagen, frekvens som vandrer når et dieselgeneratorsett deler bussen, bruner uten forvarsel - de fleste hurtigladere bygget for ryddig europeisk strømnettet fold innen seks måneder.

AF-DC-360 ble konstruert for disse forholdene. Inngangstrinnet aksepterer AC380V ±15 % og hele 45-65Hz-båndet, så det samme kabinettet som går på 50Hz-nettet i Riyadh kjører på 60Hz-nettet i São Paulo og på et 52Hz-generatorsett i en byggeleir — ingen fastvareendring, ingen regional variant.

Fem ingeniørvalg som gjør den grid-tolerant

45-65Hz inngangsbånd: ingen rekonfigurering når du beveger deg mellom 50Hz og 60Hz områder; frontenden sporer uansett hvilken frekvens som kommer.

±15 % spenningstoleranse: inngang ned til ca. 323V og opp til ca. 437V holder DC-bussen i live der landlige nett synker under kveldsbelastning.

Nominell utgang på tvers av båndet: mange "wide-range" ladere degraderer stille utenfor nøyaktig 50/60Hz; denne enheten holder kurven fra 45Hz til 65Hz.

IP54-skap klassifisert -25°C til +50°C: steder med svake rutenett har vanligvis også et tøft klima, og skapet håndterer begge klagene samtidig.

OCPP 1.6/2.0 med atskilt feillogging: inngangshendelser registreres bortsett fra laderfeil, så teknikeren din slutter å skylde på feil side av tilkoblingen.

95 % toppeffektivitet: På generatorsett, der hver bortkastede kilowattime koster mer enn nettstrøm, vises forskjellen i drivstoffregningen.

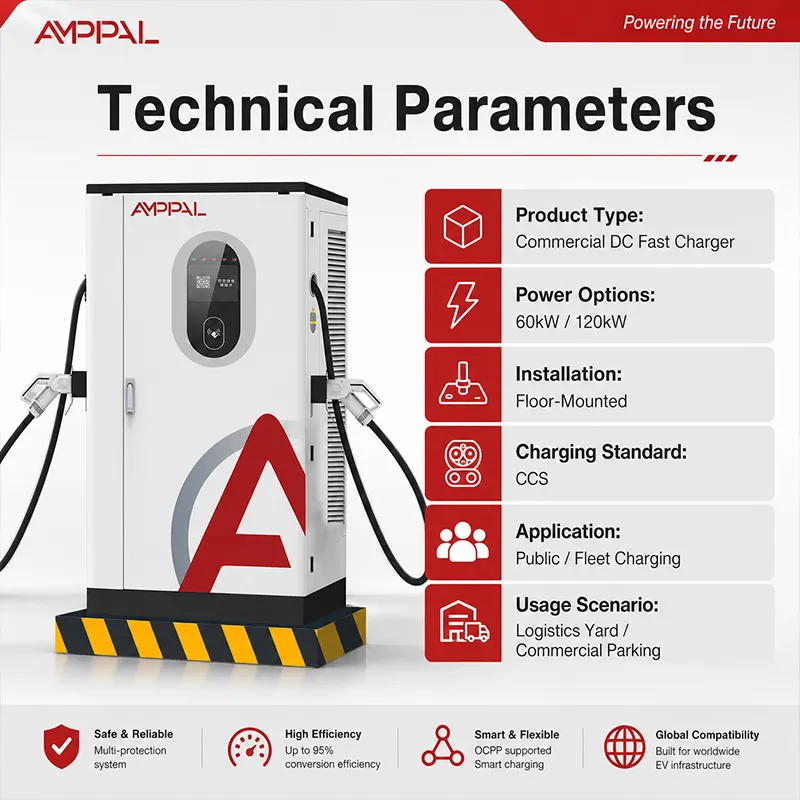

Tekniske spesifikasjoner

Grids Dette skapet håndterer: 50Hz, 60Hz og alt mellom

50Hz strømnettet — Europa, Midtøsten, det meste av Asia og Afrika: en standard trefasetilkobling, ingen modifikasjon.

60Hz strømnettet — Nord- og Sør-Amerika, deler av Japan og Korea: samme enhet, samme fastvare, ingen omformerboks.

Øyer og mikronett - Karibien, Maldivene, Filippinene: frekvensdrift når belastningen går, og 45-65Hz-vinduet absorberer det.

Diesel- og gassgeneratoranlegg — byggeleirer, avsidesliggende gruver, stasjoner bygget i forkant av nettforlengelse: generatorsett holder 48-55Hz under belastningssvingninger; dette skapet snubler ikke.

Spenningsreduksjonsregioner - Afrika sør for Sahara, Sentral-Asia, deler av Indonesia og Vietnam: ±15% toleransen bærer økter gjennom kveldstoppen.

Inne i konverteringskjeden: AC In, Clean DC Out

Trefaset vekselstrøm går inn i inngangstrinnet, hvor en aktiv front-end likeretter konverterer den til en stabil DC-buss. Kontrollkortet sammenligner linjefrekvens og spenning mot kjøretøyets forespørsel hundrevis av ganger per sekund og justerer DC/DC-trinnet slik at kjøretøyet ser ren, regulert DC uansett hva nettet gjør det minuttet.

Bredfrekvensfunksjonen er ikke en filterjustering; den bor i likeretterens kontrollfastvare. På en drivende generatorforsyning mister en fast 50Hz lader synkronisering og reduserer utgangseffekten. AF-DC-360 holder DC-bussen på settpunktet fordi frontenden låses på nytt til den frekvensen som kommer – 45Hz, 60Hz, 52,4Hz, alt det samme.

Utgangen følger deretter BMS-håndtrykket: DC200-1000V, opptil 200A, med 7-tommers berøringsskjerm som viser øktdata lokalt. Maksimal effektivitet på 95 % måles på DC-bussen – et tall som betyr noe når hver kilowattime koster mer på diesel enn på det nasjonale nettet.

Sertifikater som åpner tolldører

CE og CB merker enheten for EU og det meste av Asia; TÜV-linjeinspeksjon dekker produksjonsprosessen, ikke bare en utstillingsprøve.

UL-sertifisering støtter nordamerikanske prosjekter og forenkler forsikringskrav i flere markeder.

CCC for innenlandsk kinesisk salg; eksportmappen inneholder alle tre deklarasjonsdokumentene.

45-65Hz-påstanden er testet, ikke antatt: hver enhets inngangstrinn sveipes over hele båndet på en forsyning med variabel frekvens før sign-off.

Innkapsling og festemidler passerer 96-timers saltspray - relevant for kystområder i Afrika og Karibia.

Moduler klassifisert -30 °C til +55 °C sykles på linjen, noe som gir kabinettets -25 °C til +50 °C rangering reell margin i høylands- og ørkenmarkeder.

Åtte produksjonsporter mellom komponent og ferdig lader

Port 1: stålrammer er laserkuttet og robotsveiset på FANUC- og TRUMPF-linjene som deles med våre AC- og DC-produktserier.

Port 2: kabinetter passerer gjennom forbehandling og pulverlakkering før noen elektronikk kommer i nærheten av dem.

Gate 3: likeretter og DC/DC-moduler er bygget på DC-samlebåndet, holdt adskilt fra AC-produksjonen for ESD og renslighetskontroll.

Port 4: hver modul blir lasttestet alene – utgangsnøyaktighet, krusning, effektivitet på 20 %, 50 % og 100 %.

Port 5: benken med variabel frekvens sveiper 45-65Hz og trinn inngangsspenningen gjennom ±15 %-vinduet på hver enhet.

Kjøpe for et svakt rutenett? Sjekk disse tre tingene først

Mål før du kjøper: logg spenningen på nettstedet ditt i en uke. Hvis det rutinemessig er under 340V ved kveldstopp, planlegg en kortere matekjøring eller et transformatorkranskifte, fordi selv ±15 % toleranse har et gulv.

For det andre, sjekk generatorsettet. Hvis du planlegger å kjøre på diesel, dimensjoner den til 1,5-2x laderens trekk. Et generatorsett som er for lite jakter frekvens og spenning sammen, og ingen inngangstrinn kan fikse en forsyning som kollapser.

Og det ærlige nei: Hvis nettstedet ditt ikke har noen realistisk vei til stabil trefasestrøm i det hele tatt - ingen nett, ingen generatorsett, bare enfaset - er dette produktet ikke for deg. Du trenger et batteristøttet eller solcellehybridsystem, og vi vil fortelle deg det i stedet for å ta bestillingen.

Hva eksportkunder får som lokale leverandører ikke kan matche

40+ land med leveringshistorikk - UAE, Saudi-Arabia, Russland, Kasakhstan, Usbekistan, Kroatia, Tyskland, Frankrike, Malaysia, Thailand, Vietnam, Indonesia, Rwanda, Kenya, Sør-Afrika, Mexico, Brasil, Chile, Tyrkia - og den listen informerer hvert bygg.

Leveringstid på 15-20 virkedager med dato i PO; MOQ er en enhet for første valideringsordrer.

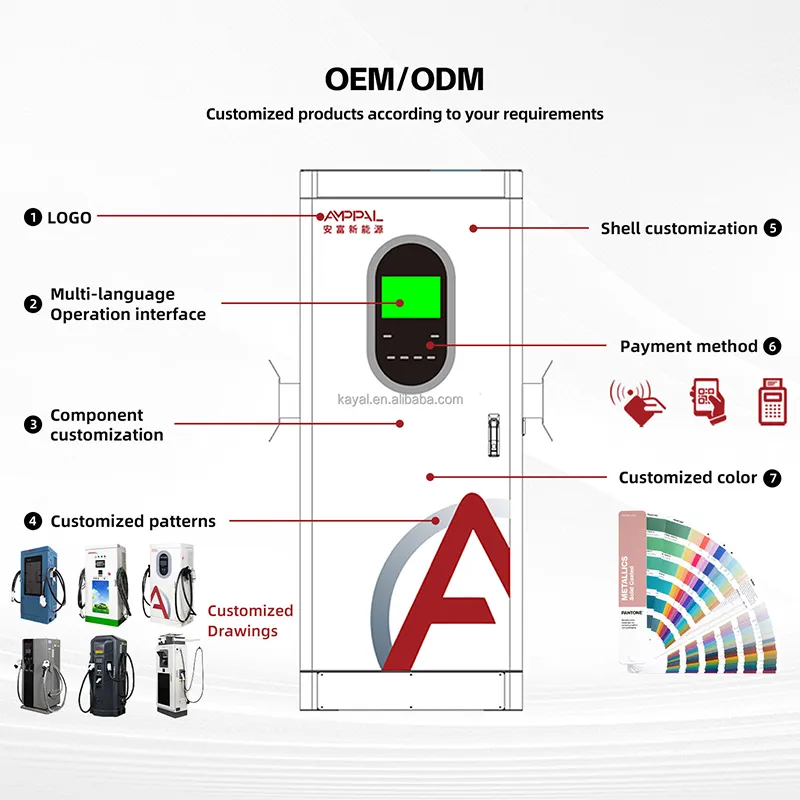

Kabellengde, kontaktstandard, maling og logo tilpasset på bestillingstidspunktet; bredfrekvensfastvaren er allerede standard, ikke en spesiell forespørsel.

Sertifikater sendt i eksportmappen – CE, TÜV, UL, CB, CCC – pluss full OCPP-dokumentasjon for programvareteamet ditt.

Referanser: NEOM-prosjektet med 500 væskekjølte enheter, Sime Darby i Malaysia, RHG Enerturk i Tyrkia — nettsteder som tester ladere på nett som ikke tilgir.

Hvordan vi lager og sender til over 40 land

Skapet forlater fabrikken på en pall med gaffeltruckkanaler, og går deretter inn i en kryssfinerkasse med skumhjørnebeskyttelse og vanntett deksel. For sjøfrakt legger vi til tørkemiddel og et fuktighetsindikatorkort - en måned i en container som krysser ekvator er et eget klima.

Vi sender FOB Ningbo eller CIF til havnen din. Eksportpakken inneholder den kommersielle fakturaen, pakkelisten, konnossementstøtten og CE/TÜV-deklarasjonene, slik at din tollmegler kan forhåndsfile mens skipet fortsatt er til sjøs.

Blandede laster er rutine: en 20 fots container tar flere skap pluss reservemoduler og kabler. Vi koordinerer palleplanen med speditøren din slik at ingenting ligger på kaien og venter på papirarbeid.

Feltservice når du er en 14-timers flytur unna

To års sikt. Der nettkvaliteten er dårlig, tar front-end likeretteren misbruket; vår garanti dekker det uten argument om leveringsbetingelser.

Reservemoduler og brett lagerføres og sendes innen 3-5 virkedager; en ekstra likerettermodul som holdes på stedet holder nedetid under et skift.

Ekstern feillesing over OCPP: ingeniørene våre trekker loggen, skiller inngangshendelser fra laderfeil og veileder teknikeren din med videoanrop.

En idriftsettelsesguide skrevet for lokale elektrikere - vi lærte at "anta at en utdannet installatør" mislykkes i markeder der dette er den første likestrømsladeren på nettet.

Årlig gjennomgang for større nettsteder: frekvensterskler, reduksjonskurver og OCPP-endepunkter sjekkes og oppdateres eksternt.

Fem driftsvaner som dreper ladere på svake nett

Feil: deler materen med en stor motor som starter hardt og ser en brownout ved hver start. Høyre: gi laderen sin egen mater eller en mykstart-ledsager; inputtoleranse overlever fall, ikke kontinuerlig misbruk.

Feil: kjører et dieselgeneratorsett med minimumsbelastning "for å spare drivstoff" og forventer stabil frekvens. Høyre: last inn generatorsettet riktig eller legg til en batteribuffer; frekvens under 45Hz er utenfor enhver toleranse.

Feil: å sette skapet i et stålskur uten luftstrøm og skylde på rutenettet når reduksjonen starter ved middagstid. Høyre: følg ventilasjonsoppsettet; 95 % effektivitet avviser fortsatt 5 % som varme.

Feil: antar at 50Hz og 60Hz trenger forskjellige produkter. Høyre: bestill ett delenummer - fastvaren sporer 45-65Hz automatisk - men fortell oss regionen din slik at fabrikkbenken tester på den frekvensen.

Feil: stopper inngangsspenningsloggen etter installasjon. Høyre: fortsett å logge; når nettet driver verre over tid - en ny fabrikk oppstrøms, en aldrende transformator - forteller loggen deg før laderen gjør det.

Stemmer fra tre markeder med utfordrende kraft

Hotell- og kjøpesentereier på Bali, Indonesia: «Øynettet vårt synker hver kveld når luftkondisjoneringsbelastningen slås på. 360-en kjørte gjennom økter som den gamle laderen ville ha avbrutt. OCPP-dashbordet er kun engelsk – personalet vårt lærte det, men en Bahasa-guide ville ha spart en uke.»

Motorveistasjonsoperatør i Kasakhstan: "Vi kjører på strømnettet med diesel backup. Når generatorsettet tar over, ligger frekvensen rundt 52 ​​Hz og pleide å utløse våre tidligere enheter. Dette skapet blinket ikke engang. Irritasjonen: skjermrefleks om sommeren; vi monterte en enkel panser."

Logistikkselskap i Kenya: "Nairobi-nettet er brukbart, men synker hardt klokken 18. Vi kjøpte to enheter etter å ha testet en i tre måneder. Den eneste feilen var en viftelagerstøy i uke 30; reservedelen ble sendt på fem virkedager.

Spørsmål om rutenett og kompatibilitet kjøpere spør oss

Spørsmål: Vil det samme kabinettet fungere på 50Hz og 60Hz rutenett?

A: Ja. Inngangstrinnet dekker 45-65Hz, og fabrikkbenken feier hele båndet før utsendelse.

Spørsmål: Hvor dårlig kan spenningen bli?

A: AC380V ±15%, så omtrent 323V til 437V ved inngangsterminalene; under det beskytter skapet seg selv i stedet for å skade seg selv.

Spørsmål: Kan den kjøre på en dieselgenerator?

A: Ja, hvis generatorsettet har en størrelse på 1,5-2x laderens trekkraft og holder frekvensen innenfor 45-65Hz under belastning.

Spørsmål: Hva er utgangsområdet?

A: DC200-1000V ved 0-200A, 95% toppeffektivitet; den betjener både 400V og 800V kjøretøy.

Spørsmål: Hvilke kontakter er tilgjengelige?

A: CCS1, CCS2, GB/T, CHAdeMO og NACS — oppgi blandingen din når du bestiller; kabellengde er en linjepost.

Spørsmål: Hvilken sertifisering følger med eksportenheter?

A: CE, TÜV, UL, CB og CCC dokumentasjon sendes i eksportmappen.

Spørsmål: Hva er ledetiden og minimumsbestillingen?

A: 15-20 virkedager, MOQ en enhet.

Spørsmål: Ugyldiggjør dårlig nettkvalitet garantien?

A: Nei. To års standard, inkludert inngangstrinnet; vi logger inndatahendelser slik at diagnosen forblir ærlig.
