360kW Multi-Gun Ultra-Fast EV Ladestasjon for motorveis ladehuber

Hva et 360 kW kabinett krever av området rundt det

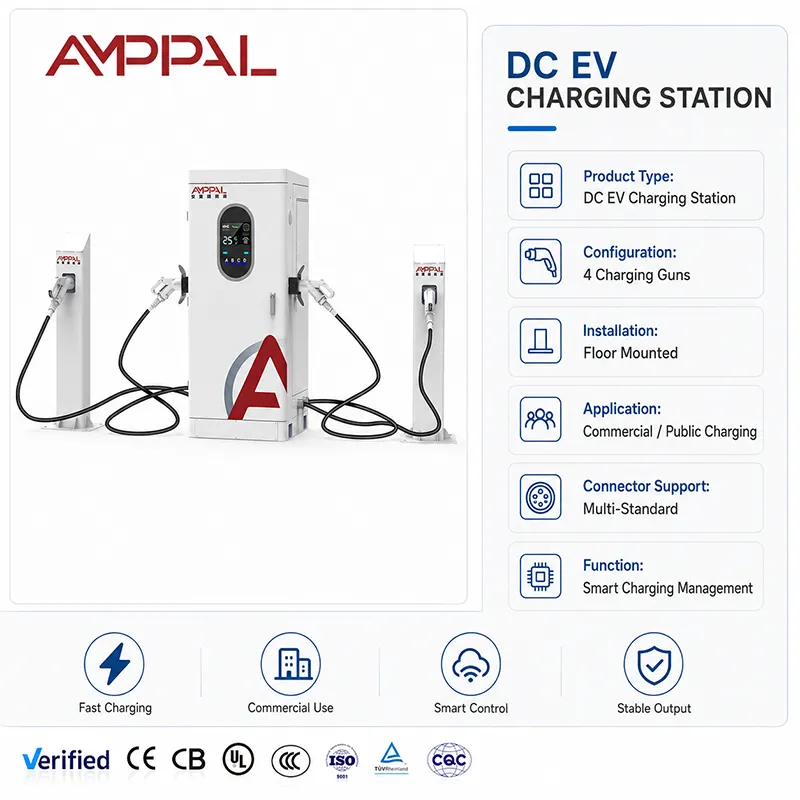

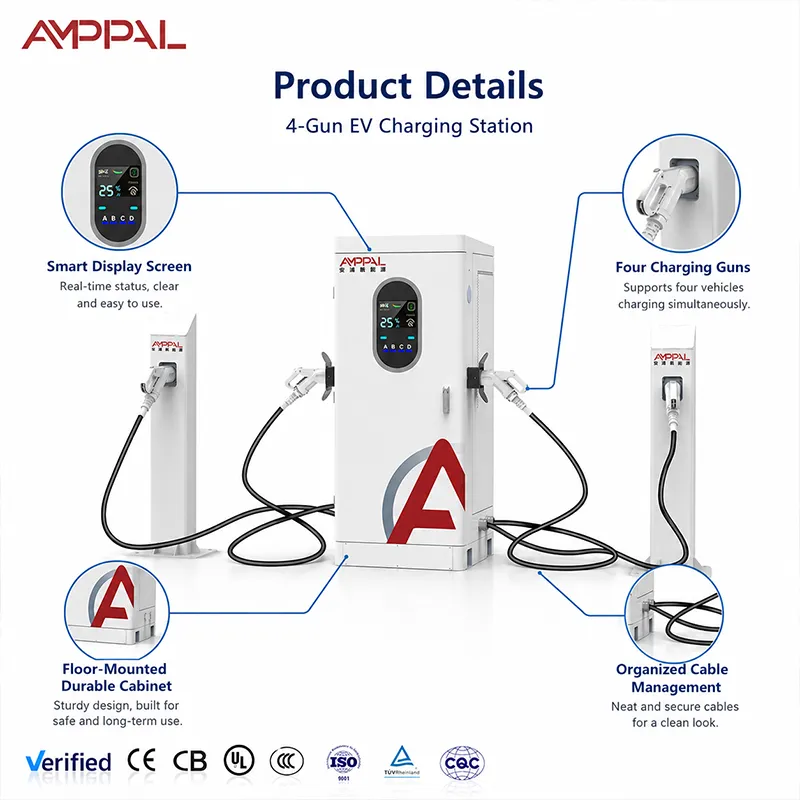

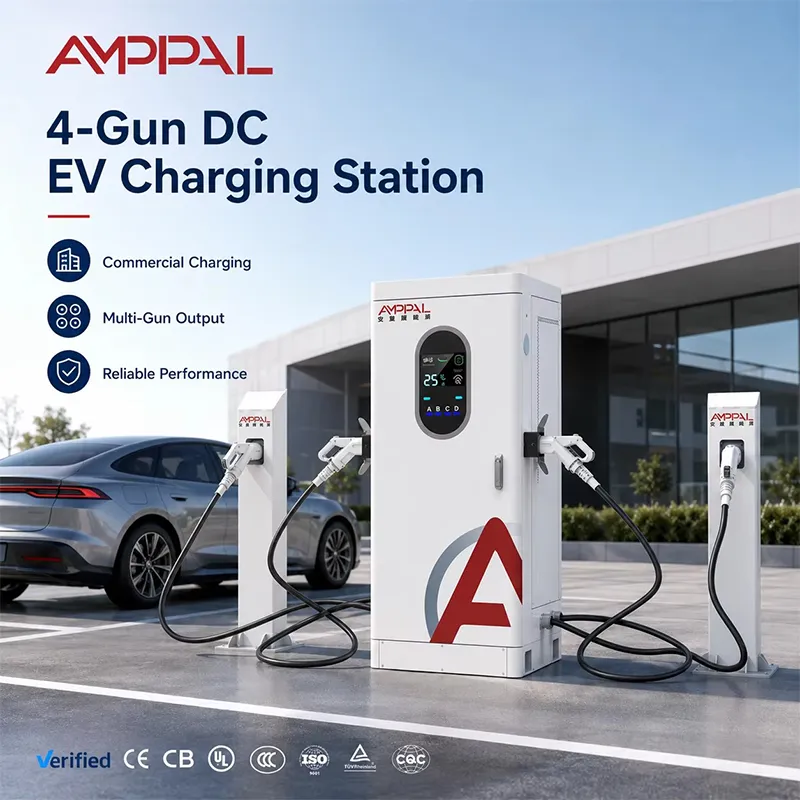

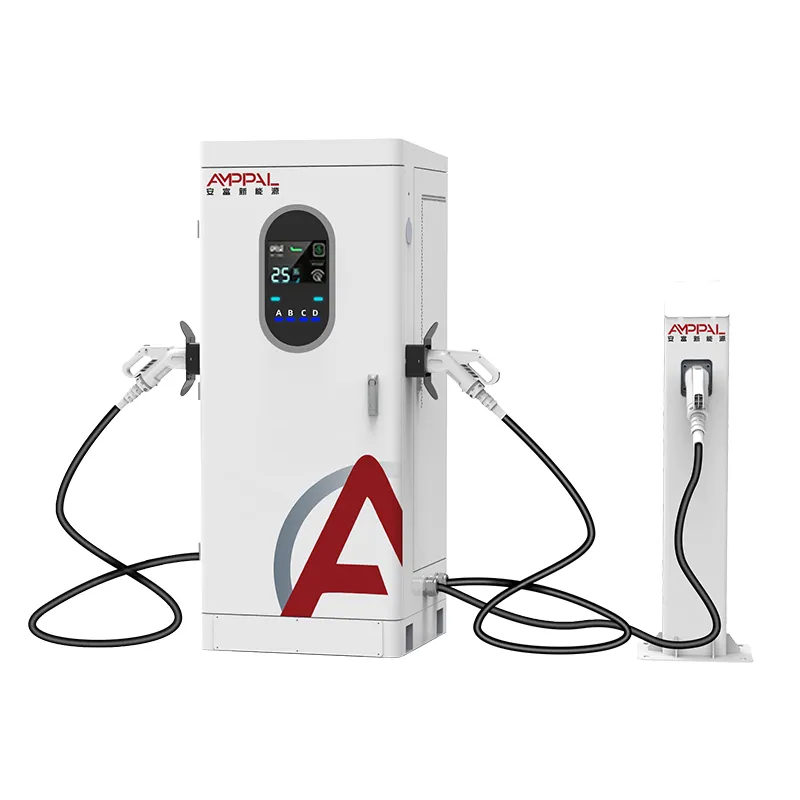

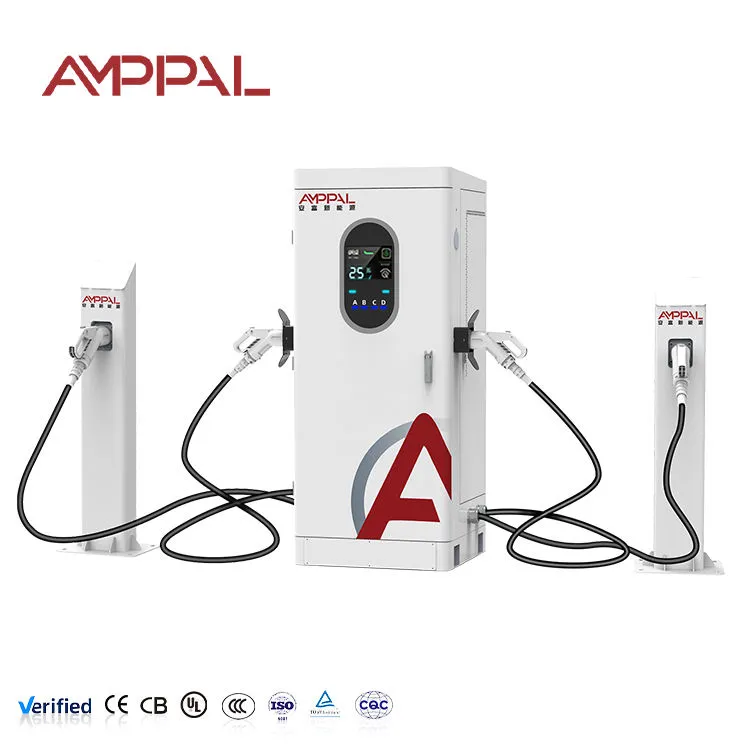

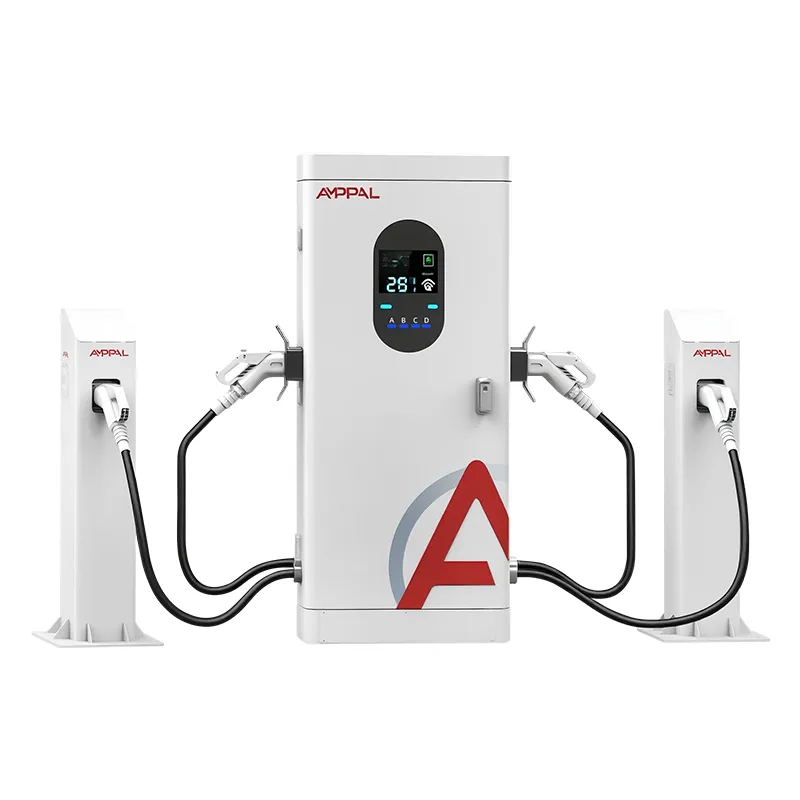

Før den første kabelen trekkes, tvinger et 360kW skap en anleggseier til å svare på et spørsmål de fleste installatører unngår: hvor kommer energien fra ved full last? AF-DC-360-Y-D-Z-4-H er en fire-pistol integrert DC-lader som trekker opp til 360kW fra én AC380V-strøm og distribuerer den over posisjonene A/B/C/D. På papiret er det en lader; i praksis er det en liten nettstasjon med berøringsskjerm. Skapet vil gjerne kreve sine fulle innspill - spørsmålet er om transformatoren, materen og tariffstrukturen kan ta slaget uten dramatikk.

Det er derfor denne siden er skrevet for prosjektingeniører og nettstedeiere, ikke bare for anskaffelser: inngangskapasitet, etterspørselsladninger, termisk oppførsel ved fire-kanons full effekt, og LED-lysbåndets rolle i en stor del. Få disse fire riktig og skapet er kjedelig pålitelig. Få dem feil, og hver månedlige regning er en overraskelse.

Designbeslutninger som betyr noe ved full belastning med fire kanoner

Full 360kW er tilgjengelig, men sjelden: ved 250A-taket tar en enslig 800V-bil opptil 200kW; hele bassenget vises når flere 800V-kjøretøyer lader sammen – design for gjennomsnittet, ikke markedsføringsnummeret.

OCPP 1.6/2.0 laststyringsdeksler trekkes totalt fra bakenden, slik at skapet kan leve på en feed mindre enn 360 kW.

Oppbevaringsvennlig: skapet spiller godt sammen med batteribuffere – lad bufferen utenfor peak, la den bære morgenrushet, kutt etterspørselen.

Reduksjon er publisert, ikke oppdaget: den termiske kurven angir hvilken effekt som er bærekraftig ved 50C omgivelsestemperatur med alle fire pistoler varme.

LED-lysbåndet fungerer som skilt om natten: fargetilstander (tomgang/lading/feil) leses fra 30 meter, så sjåførene slutter å sirkle.

Måling per pistol og full OCPP-telemetri leverer energistyringssystemet som huboperatører lever i.

Tekniske spesifikasjoner

Hvor et 360kW skap hører hjemme (og hvor det ikke gjør det)

Motorveiserviceplasser med et reelt transformatorbudsjett og døgntrafikk.

Byflåteknutepunkter som elektrifiserer dusinvis av kjøretøy over natten, med solenergi eller lagring på stedet.

Logistikk- og godsoverføringspunkter der lastebiler og varebiler ankommer i bølger.

Forplasser til flyplasser og bussterminaler med lang oppholdstid og høy gjennomstrømning.

Ikke for nettsteder under 250 kW med tilgjengelig inngang - skapet er ærlig om hva det trenger, og det bør stedet være.

Termisk strategi og reduksjon under full effekt

Skapet trekker kun 360kW når stedet tillater det og kjøretøyene ber om det. Innvendig kjøler tvungen luft kraftmodulene, med inntaket på den ventilerte siden; kontrolleren overvåker modultemperaturer kontinuerlig og trimmer utgangen langs den publiserte reduksjonskurven før noe utløses. En varm august ettermiddag ved 50C kan se produksjonen begrenset under nominell - en bevisst handel, ikke en fiasko.

På nettsiden er regnestykket enkelt: 360kW på en 380V trefasemating betyr omtrent 550A linjestrøm ved full belastning, som bestemmer bryteren, kabeltverrsnittet og transformatorens takhøyde. De fleste hub-steder mater skapet fra en 400-500kVA-transformator eller deler stedet over to feeds. OCPP-laststyring kan også dekke kabinettet til for eksempel 300 kW under brukstoppvinduer mens en batteribuffer dekker resten - kabinettet behandler hetten som den nye totalen og deler den mellom travle våpen.

LED-båndet holder seg på denne skalaen. På en mørk, travel forplass forteller fargen og blinkende mønsteret en sjåfør fra 30 meter hvilken pistol som er ledig, hvilken lader, som er feil. Færre sirkulerende runder betyr kortere køer, og OCPP-data per pistol lar deg sjekke båndets effekt på gjennomstrømning etter en måned.

Sertifiseringsstien på et skap i hub-skala

Testing av komplett kabinett: EMC, dielektrisk motstand, beskyttende jording – filen som nettoperatørens ingeniør faktisk vil åpne.

96-timers saltspray på kabinett og våpen; kystnære områder tar dette på alvor.

En 50C termisk bløtlegging med reduksjonsdataene publisert ved siden av.

IP54 inntrengningsverifisering på tetninger og pakninger.

CE-, TUV-, UL-, CB-, CCC-strøm, pluss serialiserte as-built testposter per enhet.

Fabrikkgjennomgang: Hvor 360kW-skapet er bygget

1. TRUMPF laserskjæring og CNC bøying i Yueqing; pulverlakkering med batch salt-spray prøvetaking.

2. PCBA på den dedikerte DC-linjen, atskilt fra AC-enheten.

3. Momentstyrt samleskinne og kraftmodulintegrasjon — ved 360 kW er en løs skjøt en brannrisiko, så hver skjøt blir registrert.

4. Fire-kanons ledninger med per-posisjon kontaktorer og måling.

5. Fastvare-flash og OCPP-håndtrykk mot en testbackend, inkludert laststyringsskript.

6. Fulllast innbrenning på en motstandsbank med logger per enhet.

7. Endelig QC og serialisering.

8. Pakking — standard ledetid er 15-20 virkedager, og 1 million+ enhets årlig kapasitetslinje holder store bestillinger i tide.

Velge et navskap: Strøm, rutenett og alt mellom

Start med rutenettet, ikke skapet. Spør hva forbindelsen din kan levere kontinuerlig, ikke hva den kan overleve i et minutt. Hvis svaret er under 300kW, bør et 360kW-skap kjøre med OCPP-dekk eller lagring - eller du bør dimensjonere ned til 240kW og bruke de sparte pengene på en ekstra enhet senere.

Hvor dette skapet er feil svar: et nettsted som ser ett kjøretøy om gangen trenger ikke fire våpen; et nettsted uten en transformatoroppgraderingsbane kan ikke være vert for det ærlig; og et nettsted hvis tariff straffer høy samtidig etterspørsel, trenger lagrings- og takplanen signert før kjøp, ikke etter den første regningen.

Anskaffelsesnotater for store hub-prosjekter

Hub-prosjekter lever eller dør på dokumentasjon: CE-, TUV-, UL-, CB-, CCC-sertifikater pluss serialiserte testposter sendes med bestillingen, og eksportavdelingen vår forbereder hele dokumentsettet for 40+ land.

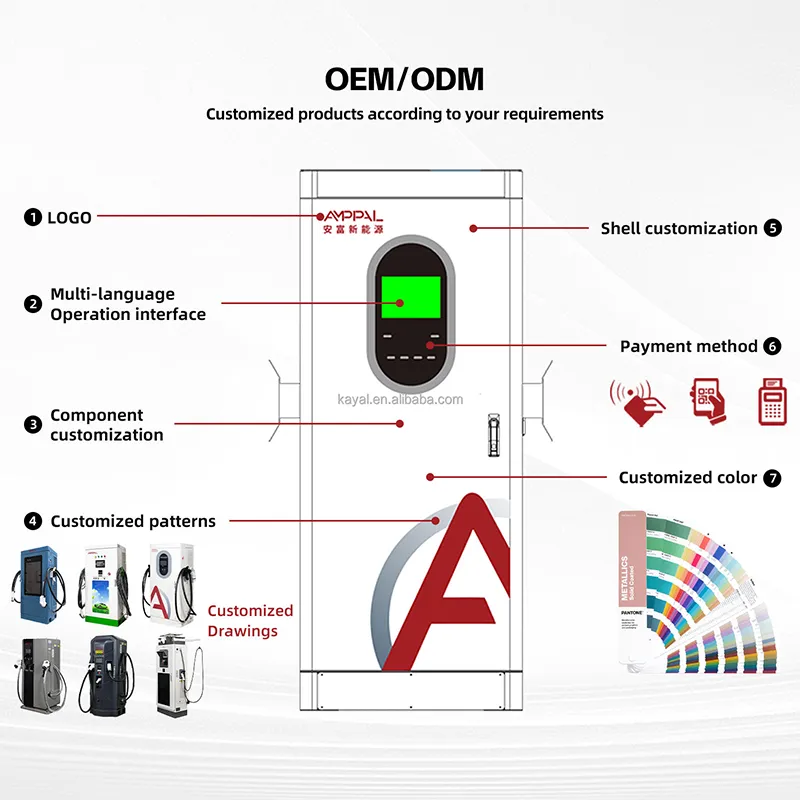

OEM/ODM i hub-skala: bedriftsdesign, navn på bakenden, konfigurasjon per posisjon (CCS1/CCS2/GB/T/CHAdeMO/NACS) på bestillingstidspunktet.

15-20 virkedagers ledetid med produksjonsplasser for bestillinger med flere enheter; MOQ-vilkår per modell i tilbudet.

Fabrikken er operatøren: 200+ stasjoner drevet av vårt eget team og 500 væskekjølte enheter levert til Saudi NEOMs grønne hydrogenprosjekt – referanser i hub-skala, ikke bare laboratoriedata.

En 260-personers "liten gigantisk" spesialist grunnlagt i 2014 i Yueqing, og eksporterer til 40+ land - ett anlegg, en ansvarlig eier.

Fraktplanlegging for utrullinger på hub-skala

Hvert skap sendes oppreist i en trekasse nær 2,0 x 0,95 x 1,0 m med skumkuttede pistolrom; bruttovekt og kassedimensjoner står på pakkelisten før forsendelse. Hub-utrullinger av flere skap deler én produksjonsplass og ett forsendelsesvindu.

Containeroppbevaring bekreftes per bestilling – seks kasser på rad per 40 fot HQ under standardplanen vår, kontrollert på nytt mot faktiske dimensjoner hver gang. Reservemoduler og pistolsett reiser i samme container for å holde igangkjøringsdelene sammen.

Handelsbetingelser FOB, CIF, CFR eller DDP fra Yueqing med fullstendige eksportdokumenter. For hub-prosjekter leverer vi også installasjonsdokumentasjonen: koblingsskjema, fundamenttegning og konfigurasjonsveiledningen for laststyring.

Støttestruktur for Hub-operatører

To år per skap. I hub-skala anbefaler vi å holde en reservemodul og en pistolenhet på stedet i stedet for å vente på frakt.

48-timers sending på lagerførte reservedeler fra Zhejiang når reservedelen på stedet blir brukt.

Ekstern OCPP-diagnostikk og fastvarestøtte; laststyringsskript tilpasset våre ingeniører.

Kvartalsvis vedlikeholdsvindu: filterrengjøring, gjenoppretting av samleskinne, alle fire pistolkontakter inspisert.

Igangkjøringsovervåking via videosamtale, pluss et driftsoverleveringsdokument for skiftpersonalet ditt.

Driftsregler på stedsnivå for 360 kW

Feil: å la kabinettet kjøre uavkortet inn i en tariff med brutale etterspørselsavgifter. Høyre: innstilling av OCPP-lasttak per tidsvindu – energien kommer senere, regningen krymper.

Feil: blokkering av inntakssiden med skilting eller pullerter. Høyre: 40 cm fri plass og en månedlig filtersjekk; luftstrømmen er kjølesystemet.

Feil: forventer hele 360kW ved 50C omgivelsestemperatur. Høyre: les reduksjonskurven i manualen og fortelle nettstedet hva August virkelig leverer.

Feil: Parker reservemodulen hvor som helst fuktig. Høyre: oppbevaring av reservedeler innendørs; en fuktig modul installert måneder senere svikter tidlig og skylder på laderen.

Feil: bruk av LED-båndfargene som dekorasjon. Høyre: standardiserer fargebetydningene på stedets skilt slik at nattsjåfører leser dem umiddelbart.

Operatørmerknader fra høykapasitetshuber

En operatør av motorveitjenester i Saudi-Arabia kobler kabinettet sammen med en batteribuffer og solenergi på taket. I høysesongen bærer bufferen morgenrushet mens rutenettet holder seg under hetten; han krediterer OCPP load management for å holde etterspørselsregningen flat. Hans klage: ved 50C reduseres skapet tidligere enn han forventet - manualens kurve var riktig, men han skulle ønske at salget hadde ledet med det.

Et logistikkhub i Tyskland kjører lastebiler og varebiler gjennom to skap. LED-båndet kuttet sirkulering om natten målbart - sjåførene sikter på den grønne linjen i stedet for å lese skjermer. Mindre problem: den første containerens kasser hadde ingen løfteøyne, så mannskapet hans rigget til stropper; vi la øyne til senere forsendelser.

Et bydepot i Tyrkia integrerte kabinettet med energistyringssystemet; OCPP-data per pistol leverer nå månedlige flåtekostnadsrapporter. Den lille kritikken: fastvareoppdateringer trenger et vedlikeholdsvindu, som et 24-timers depot må planlegge rundt - fjernoppdateringsplanlegging er på veikartet vårt.

Hub & Grid FAQ

Spørsmål: Hvilken transformator trenger jeg for et 360kW kabinett?

A: Planlegg for full-last linjestrøm på omtrent 550A på en 380V feed; de fleste nettsteder bruker en 400-500kVA transformator eller delt over to feeds. Bekreft lokal spenning og kode før du bestiller.

Spørsmål: Kan skapet kjøre på en mindre tilkobling?

A: Ja – OCPP-laststyring dekker det totale trekk fra bakenden, slik at skapet kan operere på, for eksempel, en 250 kW-kvote ved å strupe under topper. Du kjøper hele skapet og vokser rutenettet senere.

Spørsmål: Hvordan passer lagring sammen med dette skapet?

A: Lad batteriet når det er på topp, lad det ut i morgenrushet, og la skapets hette holde rutenettet under terskelverdien for behovslading. Våre ingeniører vil gjennomgå kontrollskjemaet med din integrator.

Spørsmål: Overopphetes skapet med fire pistoler med full effekt?

A: Kontrolleren trimmer langs den publiserte reduksjonskurven før enhver tur. Ved 50C omgivelsestemperatur er kanskje ikke hele 360kW bærekraftig for lange økter; manualens kurve forteller deg hva du kan forvente.

Spørsmål: Hva er det faktiske maksimum for én bil?

A: Begrenset av 250A-taket: ca. 200kW ved 800V, ca. 100kW ved 400V. Hele 360 ​​kW vises bare når flere 800V kjøretøy deler bassenget.

Spørsmål: Hvilke kontakter kan jeg konfigurere?

A: CCS1, CCS2, GB/T, CHAdeMO og NACS, tildelt per posisjon på bestillingstidspunktet. Blandede konfigurasjoner for blandede flåter er standard.

Spørsmål: Hvilke reservedeler bør et nav ha på stedet?

A: En strømmodul og en pistolenhet per skap er vårt råd; begge er hot-swappable og dekkes av to års garanti, med 48-timers forsendelse når lagerbeholdningen på stedet går tom.

Spørsmål: Ledetid og dokumenter for en utrulling av 3-5 kabinetter?

A: 15-20 virkedager fra innskudd; kasser sendes i ett vindu med fullstendige eksportdokumenter, serialiserte testposter og installasjonsdokumentasjonen.
