180 kW Heavy-Duty integrert DC hurtiglader for kommersielle flåter

Hva dette 180 kW skapet er, og hvorfor O&M bestemmer livstidskostnadene

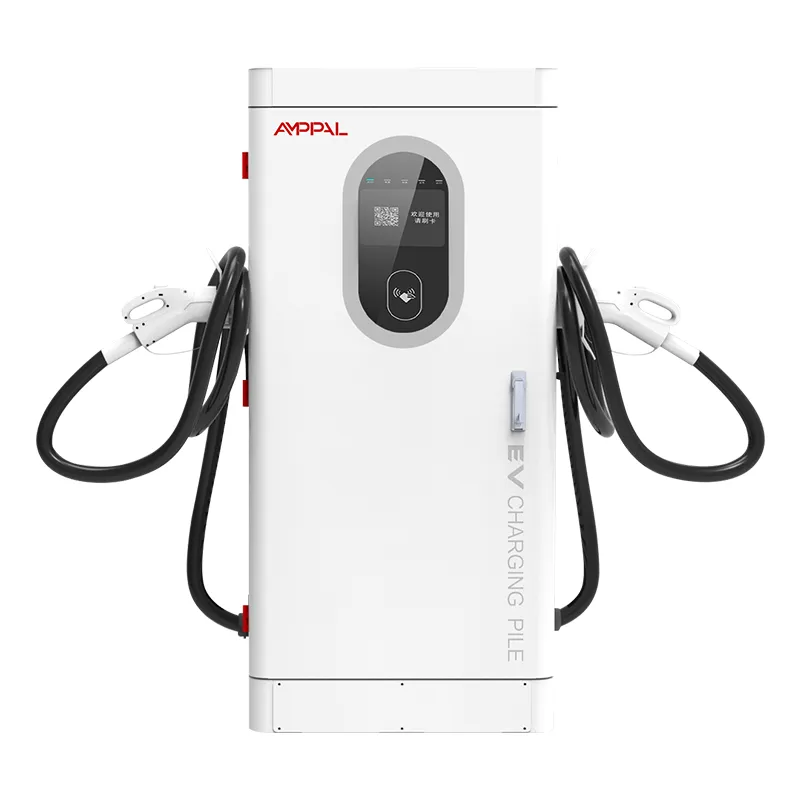

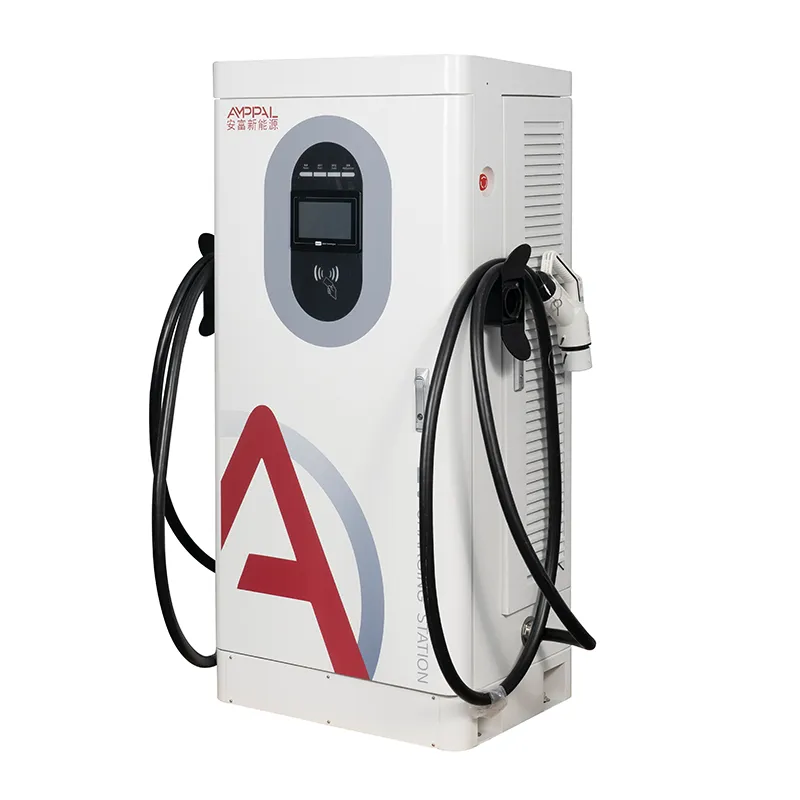

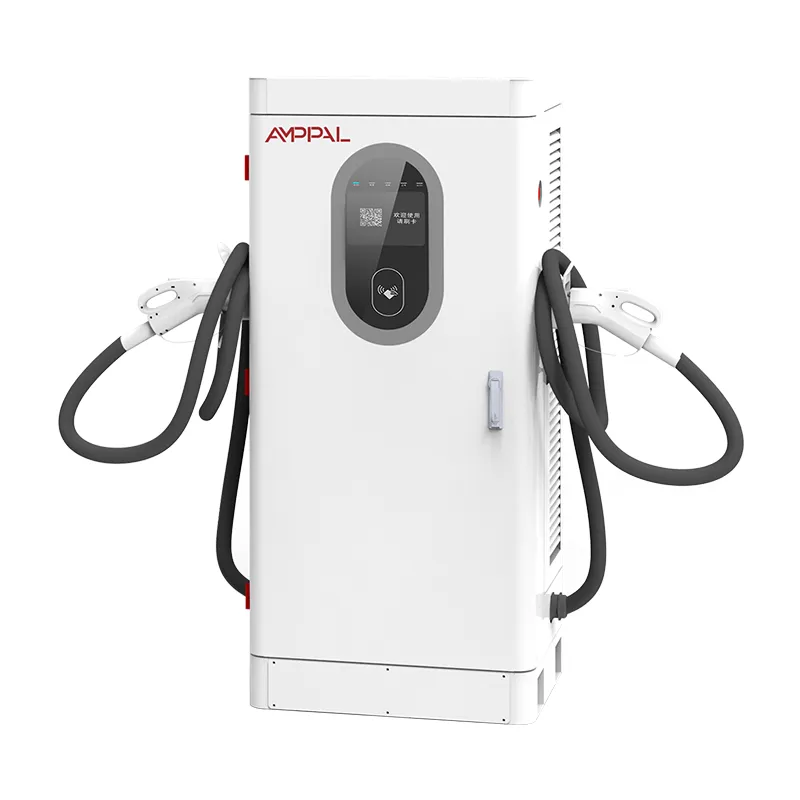

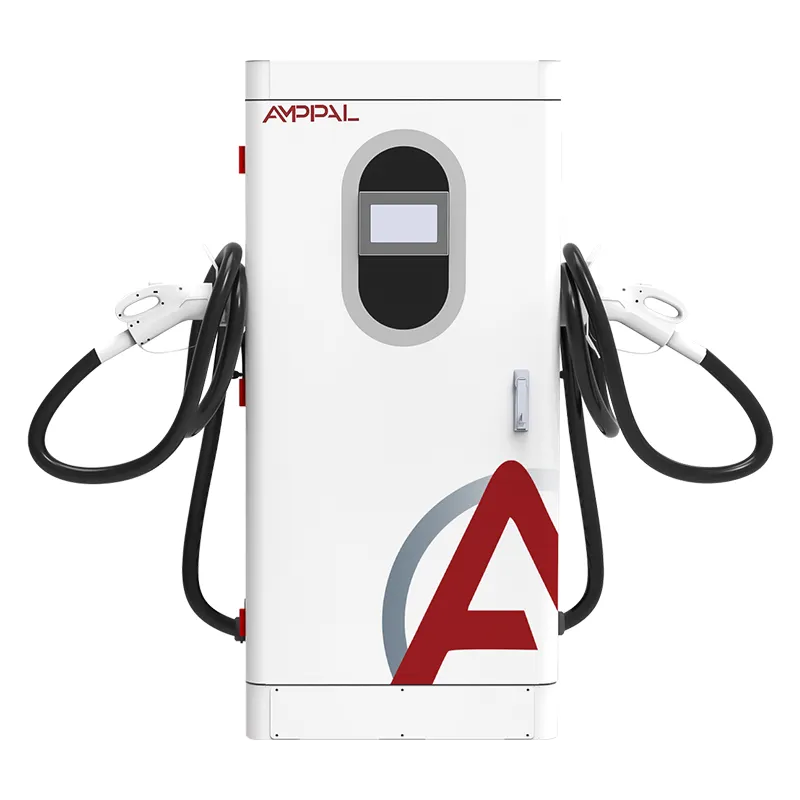

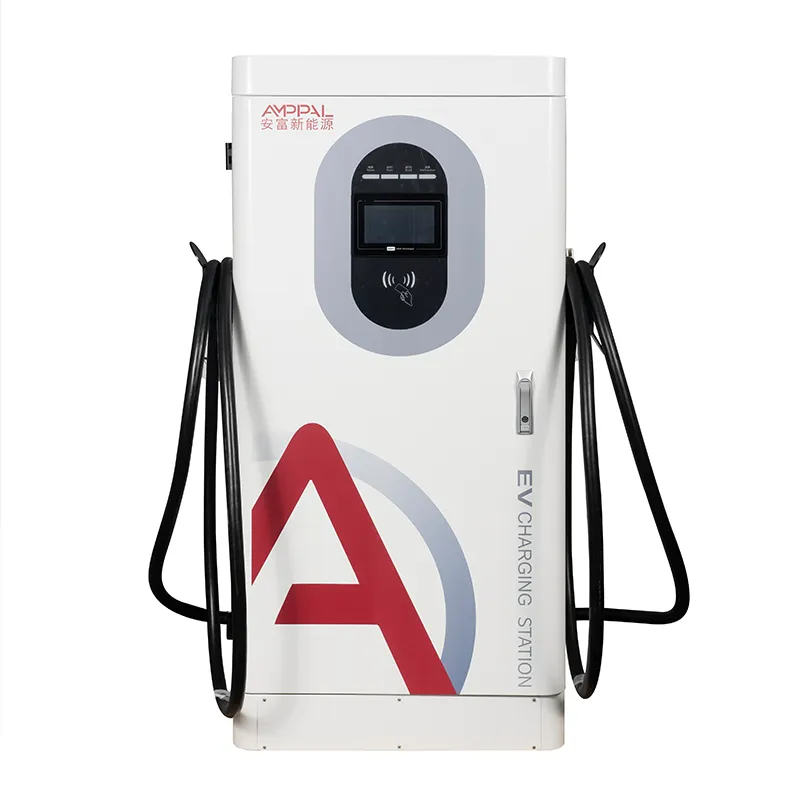

En 180kW DC hurtiglader er vanligvis den dyreste maskinen på et lite sted og den minst overvåkede. AF-DC-180-Y-B-O-4-H er et gulvstående integrert kabinett: strømmoduler, kontroller, 7-tommers berøringsskjerm, RFID-leser, kortterminal og to ladepistoler inne i en 1620 × 750 × 560 mm kropp. Bolt den til en pute, mat den AC380V, og den går uten at noen ser på.

Innkjøpsprisen er kanskje en tredjedel av hva denne maskinen koster over åtte år. Resten er tap, nedetid og servicebesøk, og det er grunnen til at denne modellen bruker ingeniørbudsjettet på feildeteksjon og fjerngjenoppretting. Tretten sikkerhetsfunksjoner, OCPP-alarmrapportering og en servicemodell bygget rundt betyr tid for reparasjon. Kjøperne er vanligvis flåteoperatører og tomteeiere uten ingeniør på lønningslisten, så maskinen må forklare sine egne problemer.

De 13 sikkerhetsfunksjonene og feilen hver enkelt fanger

Hver beskyttelse er tilordnet en spesifikk feilmodus, ikke boltet på som en avmerkingsboks. I den rekkefølgen en feil ville treffe maskinen:

Isolasjonsovervåking overvåker DC-siden for en langsom lekkasje til jord, den klassiske aldringskabelfeilen. Den alarmerer ved en fastsatt terskel i stedet for å vente på en hard kortslutning.

Polaritetsreverseringsbeskyttelse blokkerer utgangen hvis en pistol møter reverserte pinner, og beskytter kjøretøyets elektronikk mot en uforsiktig tilkobling.

Lynbeskyttelse shunter induserte pigger på både AC-inngangen og DC-utgangen, et reelt problem på utsatte landlige puter.

AC-overspenning, underspenning og fasetap kutter enheten utenfor 380V ±15 %, slik at utbrudd og nettsvulster aldri når strømmodulene.

DC-overstrøm, kortslutning og utgangsoverspenning er tre separate turer, fordi en skadet pistol, en defekt modul og et kjøretøy som ikke oppfører seg, trenger hver sin reaksjon.

Overtemperaturavstengning, pistoltemperaturovervåking, gjenværende lekkasjedeteksjon, nødstoppen og det låste kabinettet fullfører det termiske og menneskelige sikkerhetslaget.

Tekniske spesifikasjoner

Nettsteder der 180 kW-skapet får sin behold

Ubetjente overnattingsdepoter der en feil klokken 02.00 betyr en død flåte klokken 06.00.

Butikk- og restaurantplasser som stenger om natten, men som fortsatt trenger maskinene for å holde seg på nett.

Landlige eller korridorer hvor ett servicebesøk koster en hel dag med reise.

Små kommersielle flåter som kjører varebiler på en stram dagsplan.

Markeder med tynne lokale støttenettverk, der fjernoppløsning er det eneste raske alternativet.

Fra feil til fiks: Arbeidsflyten for ekstern diagnose

Når en beskyttelse utløses, skriver kabinettet en feilpost med et tidsstempel, modulserienummer og målte verdier, og skyver den deretter til plattformen din over OCPP 1.6j. Du ser feilkoden på dashbordet - isolasjonsalarm, kontakt overtemperatur, grid dip - før neste sjåfør kommer.

To av tre alarmer vi ser i felten er selvhelbredende eller falske: en støvete kontakt rapporterer høy temperatur én gang, en strømnettet faller ut underspenning i to sekunder. Arbeidsflyten er derfor: les koden, sjekk spennings- og temperaturverdiene i portalen, og velg deretter mellom ekstern tilbakestilling og et besøk på stedet.

Hvis en ekstern tilbakestilling fjerner hendelsen, forblir den logget for garanti- og forsikringsposter. Hvis ikke, forteller koden teknikeren hvilken skuff som skal åpnes; de fleste mekaniske reparasjoner er en koblingsbytte eller en modulbytte, begge kan utføres med en 13 mm skiftenøkkel og en reservemodul.

Alarmens alvorlighetsgrad er lagdelt i plattformen: informasjonshendelser logges stille, mens isolasjonsalarmer og pistolovertemperatur utløser en SMS eller e-post til vakthavende ingeniør. På den måten får et nattskiftproblem en morgenavgjørelse i stedet for en ettermiddagsfunn.

Sertifiseringer på filen og testene bak dem

CE-, CB-, TÜV-, UL- og CCC-sertifikater for denne modellen er tilgjengelige som kopier på forespørsel.

De 13 sikkerhetsfunksjonene er i samsvar med EN IEC 61851-1:2019 og 61851-23:2014.

Hver batch kjører en 48-timers innbrenning ved 40°C omgivelsestemperatur med utgang, effektivitet og kommunikasjon logget.

Et prøveskap fra hver batch går gjennom det 96-timers saltspraykammeret.

Hver beskyttelsesreise er funksjonstestet på fabrikken, ikke bare dokumentert.

Kontroller med høy potensial (hipot) og jordingskontinuitet gjentas på ferdige enheter, og resultatene legges ved serieposten.

Inne i bygningen: Åtte trinn fra metallplate til kasse

CNC-stansing, bøying og laserskjæring av kapslingen, deretter sveising og pulverlakkering.

En batchprøve går inn i det 96-timers saltspraykammeret mens produksjonen fortsetter.

AC-inngangstrinn og likestrømsmoduler er bygget på separate linjer og aldri blandet.

Innkommende inspeksjon på SiC-moduler, kontakter, RFID-kort og kortterminalen.

Kabling med momentkontrollerte terminaler og en visuell QC-passering på hvert ledd.

48-timers innbrenning ved 40°C loggeeffekt, effektivitet og kommunikasjonsstabilitet.

Funksjonstest av hver beskyttelsesreise, inkludert en tvungen isolasjonsalarm.

Pakking, palletering og fotorapport før forsendelse med serienummer.

Størrelsesguide: Når dette 180kW skapet ikke er noe for deg

Hvis nettstedet ditt bare betjener 400V-biler i 30-minutters økter, er 180kW mer maskin enn trafikken rettferdiggjør; en 120kW enhet ved lavere capex rydder den samme køen. Og hvis du trenger påfylling på under 30 minutter for 800V-lastebiler, er dette også feil valg - den arbeidsmengden vil ha væskekjøling.

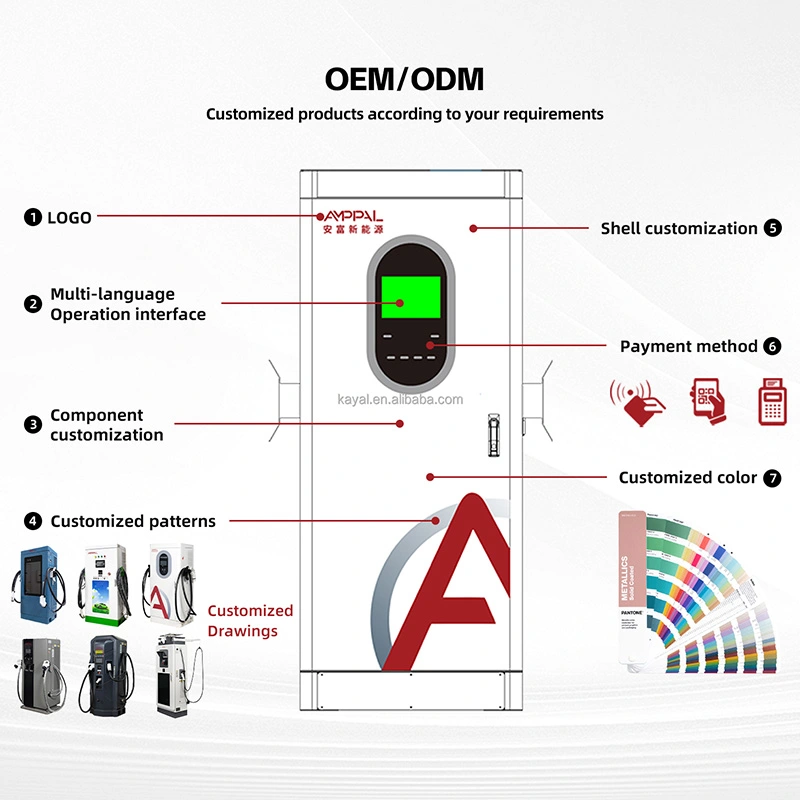

AF-DC-180-Y-B-O-4-H passer til anlegg med en 160-250 kVA transformator tilgjengelig og økonomi drevet av oppetid i stedet for hovedstrøm. Hvis nettoverholdelse eller betalingsmåter er din største bekymring, deler våre 80kW- og 60kW-modeller samme kabinettplattform.

Kjøp maskinen din transformator faktisk kan mate. En 180kW enhet på et svakt nett som aldri leverer mer enn 100kW er et merke, ikke en bedrift.

Hvorfor operatører bestiller direkte fra fabrikken

Prøveordrer akseptert fra 1 enhet for nye markeder; containerpriser for 10+ enheter.

Beholdning bygger permisjon i 15-20 virkedager; OEM-varianter legger til ca 7-10 dager.

Garantikrav går til produsenten, ikke gjennom en forhandlerkjede.

Reservemodulpris avtales ved kjøp, så reparasjonskostnader er kjent på forhånd.

Engelsktalende fjernstøtte med tilgang til OCPP-plattformen din under igangkjøring.

Pakke, laste og sende dokumenter

Skapet sendes stående i en kryssfinerkasse på ca. 1720 × 850 × 660 mm, med skumhjørneblokker og en fuktighetspose. Løfteøyer på rammen lar en gaffeltruck eller kran flytte hele enheten uten å vippe den.

Lasteplaner beregnes fra kassedimensjonene per bestilling; fire skap per 40 fots container er en typisk standard plan, avstivet ved festeskinnene.

Eksportpakkeliste, handelsfaktura og sertifikater følger med forsendelsen; originale sertifikatkopier sendes separat.

Ettersalg: MTTR, reservesett og 2-års perioden

To års standardgaranti dekker strømmoduler, kontroller, HMI, kontakter og kortterminalen; forbruksvarer som kabler er dekket mot produksjonsfeil.

Anbefalte reservedeler for et uovervåket sted: én strømmodul og ett kontrollkort per fire skap, levert med bestillingen.

Typiske oppløsningstider: fjerntilbakestilling ca. 15 minutter, koblingsbytte ca. 30, modulbytte ca. 45.

Teknikere kan bli med på en live OCPP-økt med plattformen din under diagnose.

Fastvareoppdateringer blir presset over nettverket, så rettelser kommer uten besøk.

En halvårlig forebyggende sjekk - filtre, re-sjekking av dreiemoment, kontaktslitasje - er en del av den anbefalte vedlikeholdsplanen.

Installasjon og vedlikehold: feil vs riktig

Feil: stå skapet på bar bakke. Høyre: en 150 mm betongpute, ankerbolter og drenering som skrår bort fra døren.

Feil: begraver strøm- og kommunikasjonskabler løs. Høyre: separate rør med et trekktau for senere utskifting.

Feil: ignorerer den kvartalsvise luftfilterkontrollen. Høyre: rengjøring eller bytte av filtre før den varme årstiden, ikke etter en tur.

Feil: behandler en isolasjonsalarm som en myk advarsel. Høyre: isolere pistolen, logge avlesningen og kontrollere kontaktfuktigheten først.

Feil: bytte av en modul mens skapet er strømførende. Høyre: sperre, bekreft standby-LED, og ​​skyv deretter reservedelen inn.

Tre operatører snakker om å holde 180kW-enheter online

En logistikkoperatør i De forente arabiske emirater driver fire enheter ved et ubetjent ørkendepot. Støv var den virkelige fienden: isolasjonsalarmer dukket opp to ganger i måneden om sommeren, og fjerntilbakestilling håndterte de fleste av dem før skiftet kl. Klagen hans er ærlig - berøringsskjermen blender i direkte sol, så HMI er vanskelig å lese ved middagstid.

En bensinstasjonskjede i Kasakhstan så alarmer om fasetap med noen ukers mellomrom om vinteren. Det lokale nettet falt kort, skapet logget det, og dashbordtrenden gjorde nettoperatørens feil synlig i løpet av en uke. Ingen besøk på stedet var nødvendig.

Et kjøpesenter i Mexico hadde kontakttemperaturalarmer på 40 °C dager. Rengjøring av kontaktene og bytte av en slitt pistol løste det; reservepistolen hadde kommet med den opprinnelige bestillingen, så reparasjonen tok en time.

Vanlige spørsmål: Kjøre et uovervåket nettsted på 180 kW

Spørsmål: Hva skjer når enheten utløser klokken 02.00?

A: Feilen logges og skyves til plattformen din over OCPP; en ekstern tilbakestilling fra portalen gjenoppretter de fleste hendelser.

Spørsmål: Hvordan leser jeg en feilkode?

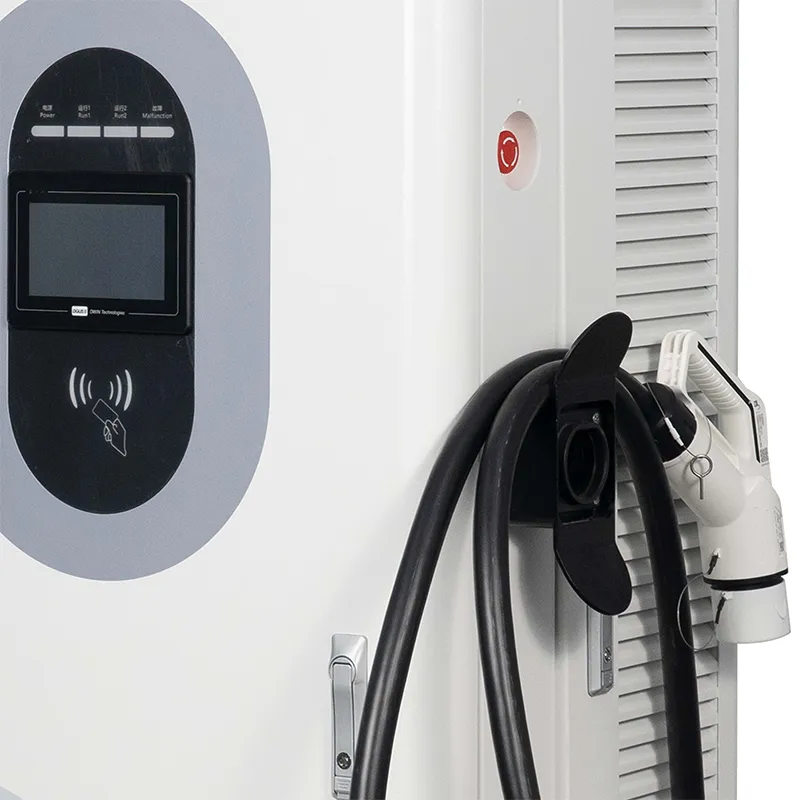

A: På hendelsesloggen på 7-tommers skjerm eller på plattformen din; hver kode tilordnes en del av servicehåndboken, og aktive verdier vises ved siden av koden.

Spørsmål: Hvilken MTTR bør jeg planlegge for?

A: Rundt 15 minutter for ekstern tilbakestilling og 45 minutter for modulbytte på stedet.

Spørsmål: Trenger isolasjonsalarmer alltid en tekniker?

A: Nei. Sjekk kontaktens fuktighet og smuss først; klarest etter rengjøring og en tilbakestilling. Bare vedvarende eller gjentatte alarmer trenger et besøk.

Spørsmål: Kan én person erstatte en strømmodul?

A: Ja. Modulen i skuffstil glir ut etter at den slås av; håndboken dekker det på omtrent to sider.

Spørsmål: Hvilke reservedeler bør jeg ha?

A: En strømmodul og ett kontrollkort per fire skap er vår vanlige anbefaling.

Spørsmål: Dekker garantien lynskader?

A: Overspenningshendelser inspiseres fra sak til sak; de utskiftbare overspenningsavlederne er standard feltdeler.

Spørsmål: Kan 180kW fortsette å lade uten internett?

A: Ja. Ladingen fortsetter offline og transaksjoner lagres og skyves når koblingen kommer tilbake.
