Høyeffekt V2G toveis elbillader for kommersiell flåteoperasjoner

Fra ladehaug til kraftverk: 180kW V2G-ideen

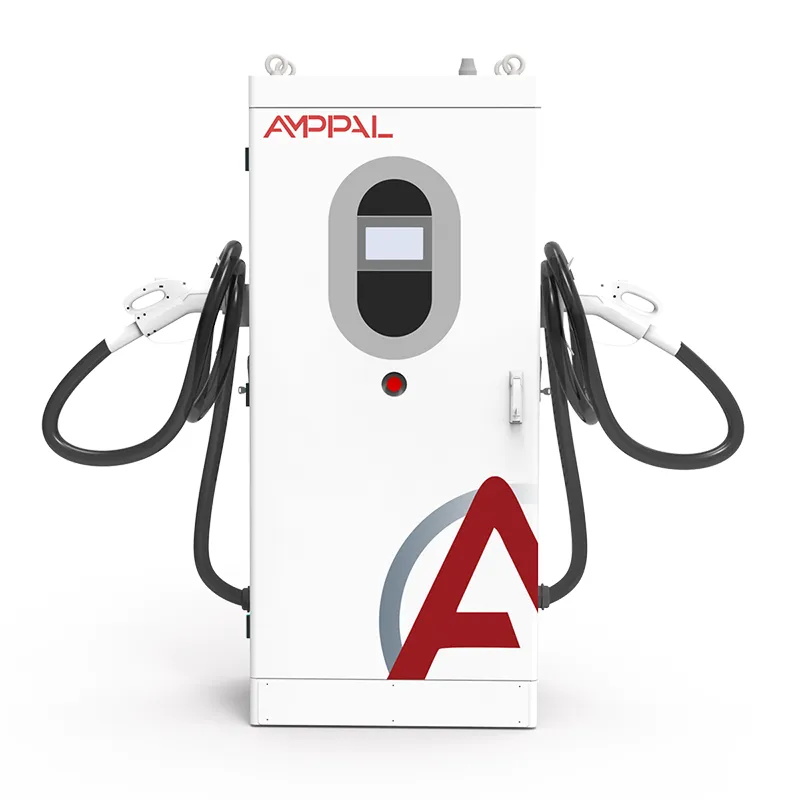

Én 180kW lader er en avrundingsfeil på et nasjonalt nett; ti tusen av dem er en kraftstasjon. AF-DC-180 er den eneste ressursen som gjør det regnestykket mulig: en toveis likestrømslader som fyller et buss- eller lastebilbatteri på 180 kW og, når nettet ber om det, strømmer tilbake med samme hastighet. Den topper AMPPALs V2G-serie, og den er modellens rutenettside kjøpers spesifikasjoner først.

Navnet forteller historien. V2G (vehicle-to-grid) betyr at kjøretøyet blir en nettressurs mens det er parkert. AF-DC-180 forvandler ett depot til en utsendingsblokk på 180 kW - nok til å dekke gjennomsnittlig trekk for omtrent 150-200 husstander i en time, eller til å holde frekvens for en transformatorstasjon under en forstyrrelse.

Hva gjør en lader Grid-Grade

Hva kvalifiserer som "grid-grade" i praksis:

180 kW strøm som kan sendes fra én enkelt tilkobling: frekvensrespons, toppbarbering eller nødreserve uten å bygge et batterihus.

Plattformkontroll som en førsteklasses oppstartsmetode: enheten mottar forsendelsessettpunkter og utfører dem - ingen sjåførhandling kreves.

95 % effektivitet i begge retninger, så energien du selger tilbake blir ikke spist av rundturen.

ISO 15118 signerte økter: aggregatoren vet nøyaktig hvilket kjøretøy, hvor mye energi og til hvilken pris.

13 beskyttelsesfunksjoner, IP54, og -30C til +50C drift for utsatte gårdsplasser i tøft klima.

Kablet og mobilnettverk med doble nettverk med OCPP 1.6/2.0, slik at sendingskommandoer kommer over hvilken kobling som er i live.

Tekniske spesifikasjoner

Nettsteder der 180kW lønner seg

Hvor en 180kW-enhet tjener seg:

Depotflåter som er registrert i frekvensreguleringsprogrammer: parkerte busser går ut for 15-30 minutters vinduer når nettfrekvensen faller.

Virtuelle kraftverkaggregatorer som samler hundrevis av ladere i et enkelt bud i MW-skala.

Overførings- og distribusjonsverktøy kjører sine egne V2G-piloter.

Store kommersielle campus med toppbarberingskontrakter og en buss- eller lastebilflåte på stedet.

Havner og logistikknutepunkter der kjøretøyer går på tomgang i forutsigbare timer - ideelle utsendelsesvinduer.

Hvordan en enhet snakker med nettoperatøren

Utsendelsessløyfen er rask og for det meste automatisk. Aggregatets system - eller nettoperatørens - sender et settpunkt over nettet: 'utladning 150kW for de neste 15 minuttene'. Enheten sjekker det tilkoblede kjøretøyets ladetilstand, bekrefter at økten er autorisert i henhold til ISO 15118, og ramper omformerens utgang for å matche. Når vinduet slutter, stopper det rent og aktiveres på nytt for neste kommando.

Frekvensregulering er den klassiske V2G-inntektsstrømmen. Et rutenett på 50,00 Hz forblir balansert av ressurser som reagerer innen sekunder til minutter. En flåte på 180 kW enheter, som hver er i stand til å bytte mellom lading og utlading, fungerer som en rask, granulær responsblokk – aggregatorens programvare deler opp responsen på tvers av enheter slik at ingen enkelt kjøretøy tømmes helt.

Toppbarbering er den enklere fetteren: på en forhåndsinnstilt time slipper enhetene for å begrense nettstedets import, noe som reduserer etterspørselsavgiftene og, i noen markeder, tjener kapasitetsbetalinger. Plattformkontroll håndterer både tidsplaner - tidsbasert og hendelsesbasert - og logger hver utsendelse for oppgjør.

Standarder, typetester og papirstien

Nettprosjekter kjøres på papirarbeid. AF-DC-180 leveres med:

CE- og TUV-typeundersøkelsesrapporter, inkludert EMC i 180kW-effektklassen.

IEC 61851-konformitet som dekker DC-ladeatferd og kontaktsikkerhet.

ISO 15118-konformitet for signerte toveis økter.

Fabrikkrutinetester: en full toveiskjøring ved 180 kW pluss isolasjon, jordkontinuitet og lekkasje.

IP54-verifisering i henhold til IEC 60529 og bredtemperaturtesting ved -30C og +55C.

Testposter av verktøyklasse inkludert for netttilkoblingsfiler i EU, GCC og CIS.

Bygge 180kW skap i skala

180kW-skapet er bygget på samme Yueqing-linje som 120kW, med tyngre modulstativ og samleskinner. Strømmen:

Paneler er laserkuttet og brettet, og deretter sveiset inn i rammen på 1620 x 750 x 560 mm.

Power racks med atten 10kW moduler er installert og trukket til den termiske platen.

Samleskinner boltes med kalibrert moment og merkes for inspeksjon.

Fastvarebelastning og kommunikasjon skjer på en dedikert testbenk.

En full-power bløtlegging: seks timers lading ved 180kW, fire timer invertering ved 180kW.

Effektivitet, effektfaktor og responshastighet går på enhetens serierekord ved 20, 50 og 100 prosent belastning.

Hver enhet er inspisert, merket og forseglet; festene er momentsjekket.

Crating følger test sign-off; standard builds sendes innen 15-20 virkedager.

Er en 180kW-enhet det rette rutenettspillet for deg?

Spør hva eiendelen faktisk vil gjøre før dimensjonering. Hvis spillet ditt er frekvensregulering eller VPP-aggregering, bestemmer utsendelsesvinduet og markedsreglene verdien, ikke bare kilowattene – sjekk aggregatorens minimumsbudstørrelse og svarkrav, og match deretter enheten til programmet.

For et nettsted som bare barberer sin egen topp, er 180kW generøst; 120kW enheter kan dekke samme behov til lavere kostnad. For en tomt med en lastebil- eller bussflåte som også må hurtiglades i løpet av dagen, tjener 180 kW seg på begge sider av måleren.

Ikke for deg hvis transformatoren din ikke kan akseptere 180 kW ekstra belastning, hvis nettkoden din ikke har noen V2G eller eksportramme, eller hvis kjøretøyene på stedet ikke kan tåle et 180 kW-trekk. Heller ikke for deg hvis du vil ha en hands-off lader uten interesse i å sendes - du betaler for plattformkontroll du aldri bruker.

Hvorfor nettbaserte kjøpere holder seg til AMPPAL

15-20 virkedager på standard 180kW bygg; modellkoden låser kontakt, kabellengde og alternativer ved ordrebekreftelse.

Én enhet for evaluering, og teknisk støtte for aggregatorintegrasjon - forsendelses-APIet leveres sammen med manualen.

Sertifikater og typetestprotokoller sendes før forsendelse for nettgodkjenning og toll.

OCPP 1.6/2.0 pluss AMPPAL-plattformen, med laststyring og flåteplanlegging inkludert.

AMPPAL har sendt mer enn en million enheter siden 2014 og driver 200+ stasjoner; nettkjøpere handler med ingeniører, ikke bare salg.

Kasser, containere og toll for 180 kW

AF-DC-180-skapet er 1620 x 750 x 560 mm, sendt oppreist i en tung trekasse på ca. 320 kg med våpen og kabler. Bygget for sidelasting med riggediagram, bruker den fire løfteøyer og en spredestang.

En 20 fots container rommer fem enheter; en 40 fot høy terning ti. Nettbestillinger sendes vanligvis som fulle containere, våpen i separate kartonger.

FOB Ningbo eller Shanghai standard; CIF, CFR, DAP på forespørsel. Dokumenter: faktura, pakkeliste, konnossement, CE-erklæring og testsertifikater, pluss en ISO 15118-samsvarserklæring for nettarkivering.

Service og støtte for nettprosjekter

24 måneders standard. På VPP-tilknyttede nettsteder avtaler vi en oppetids-SLA separat, siden aggregator-straff er den virkelige eksponeringen.

Hot-swappable strømmoduler med regionalt lager; Vanlige reservedeler når deg innen 3-5 virkedager.

Våre ingeniører ringer til enheten via sin egen kobling; forsendelsesfeil får prioritert ruting.

Idriftsettelse inkluderer en live sendingstest med aggregatorens plattform.

Firmware forblir oppdatert uten kostnad så lenge du eier enheten - OCPP- og ISO 15118-patcher inkludert.

Feil som koster VPP-inntekter

Feil: Signering av en aggregatorkontrakt før kontroll av enhetens lokale måling. Høyre: bekreft måleren og avregningsdatabanen under idriftsettelse, ikke etter den første fakturatvisten.

Feil: La utsendelsesplanen tømme hvert kjøretøy for å tømmes. Høyre: angi et aggregatorgulv (for eksempel 20 % SOC) og gjør det ikke-omsettelig i plattformreglene.

Feil: Forutsatt at svaret er øyeblikkelig. Høyre: enheten reagerer på sekunder til minutter avhengig av programmet; utform budet ditt rundt den virkelige rampetiden.

Feil: Kjører V2G og hurtiglading samtidig på én transformator. Høyre: bruk laststyring slik at lade- og utladingsvinduene aldri overlapper hverandre.

Feil: Ignorerer batteridegraderingsklausuler i kjøretøygarantier. Høyre: dokumenter V2G-bruk og bekreft OEMs posisjon før du registrerer flåten.

Tilbakemeldinger fra Grid and Aggregator Partners

En aggregator i Tyskland slår sammen 180 kW-enheter på tvers av 40 depotplasser i et bud på 7,2 MW frekvensregulering. Operatøren sier at enhetene holder settpunktet innenfor et par prosent og setter seg riktig; den virkelige smerten var den første måneden med måler-dataavstemming, som teamet deres løste ved å trekke enhetens egne logger.

Et bussdepot i Dubai registrerte fire AF-DC-180-er i et peak-barberingsprogram for emiratets sommerklimatopp. 720 kW-blokken barberte depotets import med omtrent 30 % i løpet av middagsvinduet, og operatøren bemerket at skapene håndterte 48C omgivelsestemperatur uten reduksjon. Deres kritikk: skjermen er kun engelsk, som vedlikeholdspersonalet deres foretrekker på arabisk.

Et logistikknutepunkt i Kasakhstan bruker enhetene både til å hurtiglade langdistansebiler og til å gi reserve i et svakt regionalt nett. Batteriforringelse var styrets første spørsmål; etter et år med planlagte utslipp på 30-40 %, viser flåtens diagnostiske data kapasitetstap innenfor OEMs normale kjøreområde. Deres kommentar: plattformens utsendelseslogg er det som overbeviste finanskomiteen om å fornye.

Vanlige spørsmål om netttjenester

Spørsmål: Hvor stor nettverdi har en 180kW-enhet?

A: Omtrent 180 kW strøm som kan sendes – nok til 15-30 minutters reguleringsvinduer eller en 90-180 kWh energiblokk per økt.

Spørsmål: Hva er et virtuelt kraftverk?

A: En aggregator samler mange små eiendeler som V2G-ladere i ett bud i MW-skala som nettoperatøren kan sende.

Spørsmål: Ødelegger V2G kjøretøyets batteri?

A: Studier fra den virkelige verden og våre kunders logger viser beskjeden, håndterbar forringelse når dybden og frekvensen er begrenset – bilens egne garantivilkår setter fortsatt grensene.

Spørsmål: Hvordan mottar plattformkontroll utsendelse?

A: Over Ethernet eller mobil via OCPP eller AMPPAL-plattformen - enheten utfører settpunkter automatisk, ingen driverhandling.

Spørsmål: Kan AF-DC-180 lades og lades ut på samme dag?

A: Ja - at dobbel avgift er hele forretningssaken: lade om morgenen, sende på kveldstoppen.

Spørsmål: Hvilke markeder betaler for V2G?

A: Frekvensregulering, kapasitet og toppbarberingsprogrammer finnes i Tyskland, Storbritannia, deler av USA og Australia; sjekk aggregatorens aktive programmer.

Spørsmål: Hva om nettoperatøren sender ut mens flåten må ut?

A: Plattformen kan holde tilbake kjøretøy under et brukerinnstilt SOC-gulv; sjåførenes behov overgår inntektene i reglene.

Spørsmål: Er en 180kW enhet overkill for et normalt depot?

A: Hvis du bare barberer din egen topp, er ofte 120kW tilstrekkelig. 180 kW lønner seg når både hurtigflåtelading og forsendelsesinntekter betyr noe.
