7kW toveis V2G DC EV-lader for hjemmeenergi og Smart Grid-applikasjoner

Hva en 7kW toveis enhet gjør for et hjem

Den 7 kW toveis V2G DC EV-laderen for hjemmeenergi og Smart Grid-applikasjoner (AF-DC-07) er en liten toveis DC-lader. Den gjør den åpenbare jobben - lader en elbil på 7kW - og en annen jobb de fleste ladere ikke kan gjøre: den trekker strøm ut av bilen og mater huset. Den andre retningen er hva V2H (bil-til-hjem) og V2G (bil-til-nett) betyr i praksis.

For et typisk hjem med et 40-60kWh batteri EV, dekker 7kW omvendt strøm grunnbelastningen: kjøleskap, ruter, belysning, varmesirkulasjonspumper. Den vil ikke kjøre en elektrisk ovn og en varmepumpe på en gang. Den kjøper timer med overlevelse av strømbrudd, ikke en uke med uavhengighet av nettet.

Seks grunner til at en 7kW-enhet endrer et hus

Argumentet er ikke ladehastighet; det er den andre strømningsretningen. Seks poeng kjøpere gjentar etter installasjon:

Reservestrøm uten ekstra batteri: EV-en du allerede eier blir reserve. En bil på 60 kWh holder nok til to dager med hjemmekveldsbelastning.

Peak-dal arbitrage: lade natttakstene, ta ut under det dyre kveldsvinduet, og la måleren regne ut.

IP55 mot vær: regn, støv og kystsalt luft håndteres bedre enn IP54-skapene på de større søsknene.

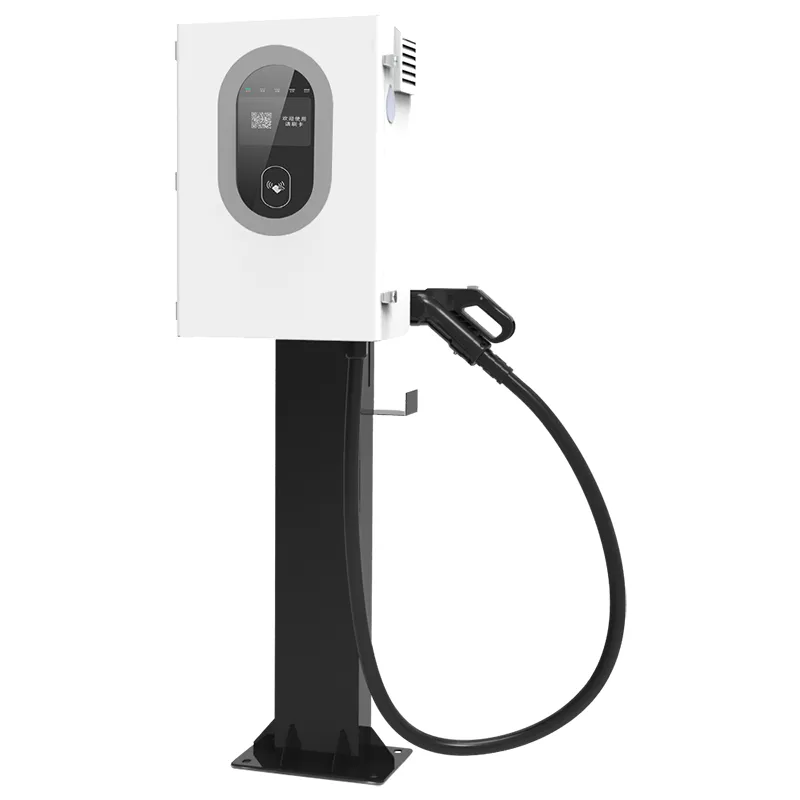

Søyle- eller stangmontering: 600 x 450 x 230 mm skapet passer til en vegg, en stålsøyle eller en veikantstang.

95 % eller bedre effektivitet i begge retninger, så tur-retur-til-batteri-til-nettet taper mindre enn en tidel av energien.

Fem måter å starte en økt på: QR-skanning, kort, VIN-autostart, plattformkontroll eller frakoblet tvungen start når nettverket er nede.

Tekniske spesifikasjoner

Hvor en 7kW V2G-enhet tjener sin plass

Ikke et flåteprodukt. Størrelse for enkelt parkeringsplasser; dette er scenariene der eiere rapporterer reell tilbakebetaling:

Eneboliger i Tyskland, Nederland og Norden med strømtariffer for brukstid.

Feriehytter og landlige eiendommer der strømbrudd er rutine og ikke sjelden.

Små butikker og hjemmekontorer som kjører 500-1500W kontinuerlig belastning.

Boliger med solenergi PV: middagsoverskudd lader bilen, kveldsutslipp dekker middagstoppen.

Huseiere installerer V2G-klare parkeringsplasser som et salgsargument mot leietaker.

Hvordan lade- og utladingsbryter i ett skap

Inne i AF-DC-07 sitter ett toveis effekttrinn. I lademodus likretter den trefase AC til DC for batteriet. I utladningsmodus inverterer de samme modulene DC tilbake til AC ved 230/400V. Det er ingen separat inverter boltet på - den topologien holder kabinettet på 600 x 450 x 230 mm og effektiviteten på 95 % eller bedre begge veier.

ISO 15118 håndterer V2G-håndtrykket. Bilen og laderen utveksler en signert melding om hvor mye energi som kan trekkes tilbake, og reversering starter først når det er autorisert. Dette er ikke en hacket inverter som mater huset; det er en målt, standardkompatibel sentral.

Oppstart er bevisst lagdelt. På nett begynner øktene med QR-kode, kort, VIN-gjenkjenning eller AMPPAL-skyplattformen. Hvis nettverket faller, holder frakoblet tvungen start laderen brukbar med lokal autentisering – nyttig når ruteren dør midt i strømbruddet.

Sertifikater et huseiers forsikringsselskap ønsker å se

Home V2G ligger i en gråsone i flere markeder, så papirarbeidet betyr noe. Dette er dokumentene som leveres med hver AF-DC-07:

CE- og TUV-merker for EU-markedet; UL og CB tilgjengelig for Nord-Amerika og andre regioner.

IEC 61851-samsvar for DC-ladeatferd og kontaktsikkerhet.

ISO 15118-sertifisering for V2G-kommunikasjonsstabelen - delen som gjør toveis økter målte og lovlige.

IP55 testet i henhold til IEC 60529: overlever nedslanging og blåsing av støv.

En fabrikktestrekord med hver enhet: isolasjon, jordforbindelse og en full toveiskjøring med merkeeffekt.

Moduler med bred temperatur klassifisert -30C til +55C for utsatt vintermontering.

Hvordan 7kW-enhetene er bygget i Yueqing

Fabrikken ligger i Yueqing, Zhejiang - byen folk kaller Kinas hovedstad for elektriske apparater. AMPPAL har drevet det siden 2014 med 260+ ansatte. Byggesekvensen for en 7kW enhet:

Plate er kuttet på TRUMPF lasermaskiner og bøyd på CNC kantpresser.

FANUC robotarmer plasserer kraftmodulene; DC-produkter kjører på sin egen linje, atskilt fra AC.

Power-stage boards er bølgeloddet og passerer automatisk optisk inspeksjon.

Hver enhet får en full-last toveis innbrenning: fire timers lading, deretter utlading ved 7kW.

Kapslingen pulverlakkeres først; IP55-pakninger monteres for hånd og momentsjekkes.

Firmware flashes med ISO 15118-stabelen og alle fem oppstartsmetodene er aktivert.

En siste visuell og elektrisk inspeksjon skjer før serienummeret registreres.

Enhetene pakkes inn i individuelle kasser; ledetid er 15-20 virkedager.

Er 7kW nok? Dimensjonering av en Home V2G-enhet

Start med belastningen du trenger å dekke i et strømbrudd: kjøleskap, ruter, belysning, en varmesirkulasjonspumpe, vanligvis 400-800W. På det nivået dekker 7kW reverseffekt huset i timevis mens bilen holder nok lading for morgenkjøring.

Hvis hjemmet ditt kjører en elektrisk varmepumpe, en induksjonskomfyr og en badstue samtidig, vil ikke 7kW bære den toppen. En 30kW eller 60kW enhet kunne, men det endrer pris og installasjon. For de fleste husholdninger er 7kW nok.

Ikke for deg hvis du trenger en full-home UPS som slår på under ett sekund, eller en enhet som kjører huset gjennom en flerdagers blackout. AF-DC-07 er en målt toveislader, ikke en off-grid inverter. Ingen toppdalspredning i tariffen din? Arbitrasjeargumentet forsvinner også.

Hvorfor kjøpere velger AMPPAL for Home V2G

15-20 virkedagers ledetid på standardenheter; OEM merkevarebygging og tilpasset maling på forespørsel.

MOQ av en enhet for evaluering - vi sender singler til ingeniører og små importører, ikke bare paller.

CE-, TUV-, UL-, CB- og CCC-sertifikater på fil; dokumentasjon sendes med hver bestilling.

260+ ansatte og 1 million+ enheter levert siden 2014; AMPPAL driver også 200+ ladestasjoner.

Europeisk reservedelslager: ladevåpen, kontrolltavler og skjermer sendes innen 3-5 virkedager.

Emballasje og levering for 7kW-modellen

Hver AF-DC-07 sendes i en tre- eller tung kartongkasse på rundt 750 x 600 x 350 mm, omtrent 40 kg med pistolen og festebraketten. Skuminnsatser holder skapet; pistolen og kabelen går i en fuktpose.

En 20 fots container rommer rundt 60 enheter; en 40 fot høy kube rundt 130. Paller spennes og lasten fotograferes før forsegling.

Standardvilkår er FOB Ningbo eller Shanghai, med CIF- og CFR-tilbud på forespørsel. Dokumenter inkluderer faktura, pakkeliste, konnossement og CE-erklæringen; sertifikater går ut på forhånd.

Støtte etter at 7kW-enheten lander

24 måneder på enheten. For hjemme-V2G er den delen som betyr noe, omformertrinnet - det fungerer begge retninger, og det er dekket.

Fastvareoppdateringer for ISO 15118-stabelen er gratis for produktets levetid, via sky eller USB.

Reservedeler for vanlige feil sendes innen 3-5 virkedager; ladepistolen er den mest bestilte reservedelen.

Ett år med gratis fjerndiagnose - send et bilde eller en loggeksport og få svar samme dag.

En autorisert elektriker kan fullføre installasjonen på én dag; håndboken inkluderer koblingsskjemaer og dreiemomentverdier.

Vanlige feil med Home V2G-installasjoner

Feil: Montering av enheten der takavrenning drypper på kontakten. Høyre: velg et sted med dryppkant eller lett overheng - IP55 takler vær, ikke vann som kanaliseres inn i stikkontakten.

Feil: Forutsatt at utladningen starter i det øyeblikket bilen kobles til. Rett: ISO 15118-håndtrykket må fullføres og utladningsplanen må aktiveres i appen først.

Feil: Dimensjonerer huset laster over 7kW og håper laderen klarer det. Høyre: hold utladningsbelastninger under 6kW for å gi takhøyde for tap.

Feil: Mating av AC-utgangen gjennom en tilfeldig skjøteledning. Høyre: koble utgangssiden til en dedikert krets med egen bryter.

Feil: Hopp over en overspenningsvern fordi laderen har lynbeskyttelse. Høyre: enheten beskytter seg selv; huspanelet trenger fortsatt sin egen Type 2 SPD.

Hva huseiere og småbedriftseiere rapporterer

En huseier i Bayern, Tyskland kjører AF-DC-07 med en 58kWh EV på en brukstidstariff. Han lader over natten til den lave prisen og slipper ut 18:00-21:00; måleren viser ca. EUR 14 spart per måned i første kvartal. Hans ene grep: braketthullene trengte en ny boring på murveggen hans.

Eieren av et lite bakeri i Nederland bruker enheten som både lader og strømbruddbuffer for kjøleskapene sine. En 40-minutters blackout i januar kostet ham ingenting – bilen holdt kjølerne i gang. QR-klistremerket samler støv og må tørkes av og til.

En landlig eiendomsforvalter i New Zealand monterte enheten på en stolpe ved siden av en utleiehytte. Gjester skanner for å begynne å lade; han muliggjør V2H-utlading eksternt under stormer. Hans dom: den første laderen han installerte som ikke trengte et gjenbesøk innen en måned.

Hjem V2G-spørsmål, besvart

Spørsmål: Kan AF-DC-07 drive hele huset under strømbrudd?

A: Den mater opptil 7kW - kjøleskap, lys, ruter, pumper. Tung samtidig belastning som ovner vil overskride det.

Spørsmål: Skader V2G-utladning bilbatteriet?

A: Dybde og frekvens betyr mer enn retning. En nattlig to-timers 7kW utladning er en mild syklus; de fleste elbiler håndterer det innenfor garantien.

Spørsmål: Hvilke biler fungerer med denne laderen?

A: Enhver EV som støtter ISO 15118 toveis lading over CCS eller GB/T - sjekk bilens V2G-støtteliste først.

Spørsmål: Er det lovlig å koble til nettet?

A: I EU- og britiske markeder, ja, med CE- og TUV-merker og en autorisert elektrikerinstallasjon.

Spørsmål: Hvor mye kan jeg spare på tariffer?

A: Med en spredning på 20–30 cent i toppdalen, sparer en kveldsutflod EUR 1–2 per økt, EUR 30–60 i måneden.

Spørsmål: Hva skjer hvis Internett går ned?

A: Frakoblet tvungen start fortsetter å lade og utlade med lokal autentisering; fakturering tar igjen senere.

Spørsmål: Trenger jeg en separat omformer til huset?

A: Nei - toveistrinnet inverterer DC til AC. Du trenger en overføringsbryter eller AC-kobling til panelet.

Spørsmål: Kan jeg utvide til 22kW senere?

A: Nei, AF-DC-07 er fast på 7kW. Gå opp til 30kW eller 60kW AMPPAL-modellene for mer.
