V2G toveis DC hurtigladesystem for Smart Grid og Fleet Energy Management

Hva en 120kW toveislader gjør for et depot

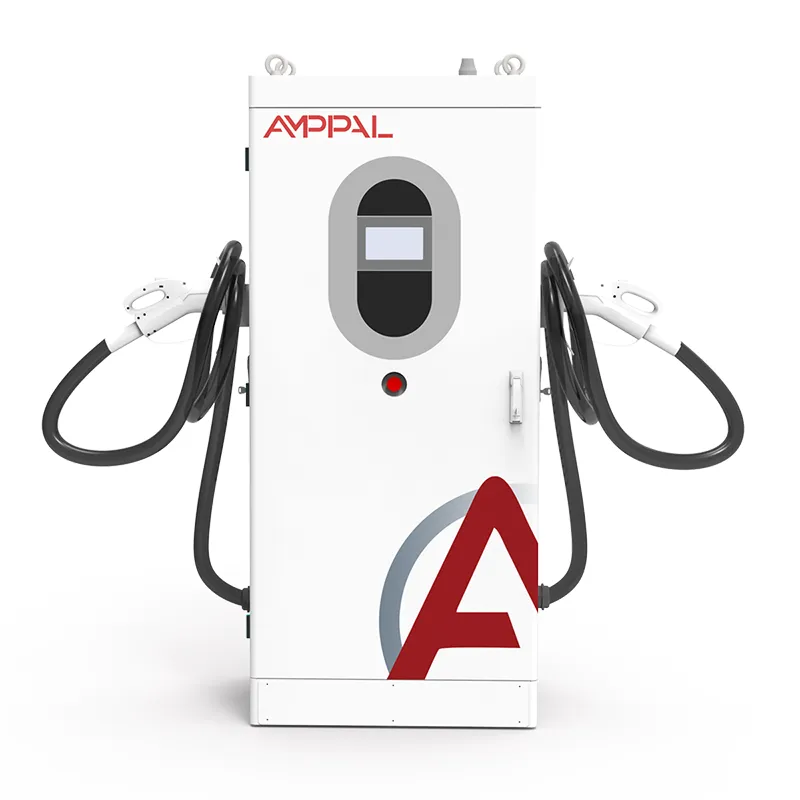

Flåteelektrifisering stopper vanligvis på ett nummer: etterspørselsavgiften. V2G toveis DC hurtigladingssystem for Smart Grid og Fleet Energy Management (Model AF-DC-120-Y-B-Z-3/4/5-H) en 120kW toveis DC-lader bygget for å angripe den – den fyller batteriene over natten eller midt på morgenen, og inverterer deretter strømmen fra de samme batteriene tilbake til depotet, når tarifferen er hardest i løpet av ettermiddagen.

Med 120 kW er den i depotklasse: to til fire varebiler i timen, en tung lastebil i rimelig tid, eller en bygningsmessig ressurs. Modellkoden AF-DC-120-Y-B-Z-3/4/5-H koder for kontakt, kabellengde og alternativer - og det er grunnen til at anbudene viser den med en kode i stedet for et enkelt suffiks.

Hvorfor depoter velger AF-DC-120

Kjøpernes shortlist, i bestillingen spør finansteam vanligvis:

Reduksjon av etterspørselen: en utladning på 120 kW i to timer hver ukedag barberer den månedlige toppen – med USD 8-15 per kW per måned, USD 1000-2000 spart månedlig på den skiven.

En enhet, to inntektsstrømmer: energiarbitrage pluss etterspørselsreduksjon; ved gjeldende EU- og USA-spredninger lander tilbakebetalingen i løpet av 2-4 år.

Toppbarbering i bygningsskala: 120 kW flater ut et nettsteds kveldspike, ikke bare trimmer det.

13 beskyttelsesfunksjoner og IP54, dimensjonert for utsatte gårdsplasser.

Design med bred temperatur: -30C-klassifiseringen holder skandinaviske og kanadiske vinterflåter operative.

Kablet pluss mobilnettverk med OCPP 1.6/2.0, slik at den blir med i flåtens eksisterende backend.

Tekniske spesifikasjoner

Fem flåte- og bygningsscenarier for 120 kW

Hvor en 120kW toveis enhet tjener sitt opphold:

Leverings- og buddepoter: varebiler lader over natten ved lavtrafikk og tømmer under bygningstoppen om kvelden.

Bussdepoter som trenger raskere snuoperasjoner enn 60kW kan gi.

Lager med store kjølelagre: utløpsvinduet er på linje med kompressoren etter kl. 16.00.

Kontortårn med ansattes elbil-flåte: Garasjen blir en ressurs på 120 kW per bukt for kveldstoppen.

Verktøy som prøver V2G på sine egne flåter før de ruller ut kundeprogrammer.

Hvordan 120kW-enheten balanserer depotets belastning

Driftssløyfen er enkel å beskrive, krevende å utføre. Om natten retter enheten nettvekselstrøm til likestrøm på opptil 120 kW, og fyller flåten. Mellom 16:00 og 21:00 - eller når stedstariffen topper seg - inverterer den samme omformeren DC tilbake til AC, synkronisert med bygningens forsyning. Kontrollkortet bestemmer retning hver syklus; en varebil med 40 % ladetilstand står rett og slett ut av utløpsvinduet.

Toppbarbering fungerer på måleren, ikke laderen. Etterspørselsavgiften er satt av det høyeste 15-minutters gjennomsnittet i måneden. Et nettsted med en topp på 400 kW klokken 18:00, med 120 kW utladet over disse 90 minuttene, registrerer en topp nærmere 280 kW - og det tallet følger nettstedet for hele faktureringsmåneden. Operatører ser på kurven, setter tidsplanen i AMPPAL-plattformen og lar enheten jage settpunktet.

Kaldt vær er flåteøkonomiens skjulte morder. Under ca. 0C aksepterer batterier lading saktere med mindre kjøretøyets BMS forutsetter dem. Modulene er vurdert til -30C og kommunikasjonen holder seg i live i kulden, så morgenøktene starter etter planen; kjøretøyets termiske styring bestemmer fortsatt hvor raskt cellene tar energi.

Sertifisering og fabrikktestbevis for 120kW

Bevisfilen som reiser med en 120kW enhet:

CE- og TUV-rapporter som dekker sikkerhet og EMC i 120kW-effektklassen.

IEC 61851-konformitet for DC-ladeatferd, kabel- og kontaktkontroll.

ISO 15118-konformitet for toveis kommunikasjon med kjøretøyet.

En fabrikkrutinetest på hver enhet: en full toveiskjøring på 120 kW pluss isolasjons-, jord- og lekkasjekontroller.

IP54 verifisert i henhold til IEC 60529; bredtemperaturmoduler testet ved -30C og +55C.

Typetestposter tilgjengelig for netttilkoblingsapplikasjoner i de fleste EU- og GCC-markeder.

Fra platemetall til forsendelse: 120kW produksjon

120kW-skapet starter som stålplate og blader testet ca. to uker senere. Yueqing-sekvensen:

Rammen og panelene er produsert på CNC-stanser og kantpresser, deretter sveiset med jigg for å holde 1620 x 750 x 560 mm konvolutten.

Et forhåndsmontert strømstativ - tolv 10kW-moduler i standardkonstruksjonen - er installert og boltet til termoplaten.

Styreledninger er anbrakt og rutet på et dedikert kort, merket i henhold til koblingsskjemaet.

Første oppstart: fastvareinnlasting, skjermkontroll og kommunikasjon.

En todelt belastningstest kjører: seks timer ved 120 kW lading, deretter fire timer ved 120 kW invertering tilbake til testbussen.

Effektivitet og effektfaktor er registrert ved 20 %, 50 % og 100 % belastning på serieposten.

Skapet er forseglet, merket og inspisert; hver feste er momentkontrollert.

Kassering skjer innen en uke etter testavmelding; ledetid for standardbygg er 15-20 virkedager.

Riktig størrelse på en flåte: Når 120kW passer, når den ikke gjør det

Start med etterspørselskurven, ikke antall kjøretøy. Trekk ut tolv måneder med 15-minutters intervalldata. Topp om kvelden med flåten parkert? 120kW utslipp er direkte nyttig. Topp klokken 11:00 mens flåten er på veien? Enheten kan fortsatt lades - men etterspørselshistorien kollapser og en enveislader ser bedre ut.

Tilpass enheten til flåtens koblingsblanding. AF-DC-120 støtter CCS1, CCS2, GB/T, CHAdeMO og NACS, låst av modellkoden på bestillingstidspunktet. Blandet depot? Planlegg én pistol per brønn og ha en ekstra kabelenhet på lager.

Ikke for deg hvis transformatoren din ikke kan tåle 120 kW ekstra belastning selv med laststyring, eller hvis nettkoden din ikke har noen eksportramme – bare utslipp til last hjelper fortsatt, men full arbitrage trenger en V2G-tariff. Tre varebiler? 30kW enheter tjener deg bedre; 120kW kjøper kapasitet du ikke vil bruke.

Arbeider med AMPPAL på 120kW flåteprosjekter

Standardbygg sendes innen 15-20 virkedager; modellkodetilpasningen - kontakt, kabellengde, farge - fryses ved ordrebekreftelse.

En enhet for evaluering, to til fem for pilotdepoter, og volumprising for multi-depot-utrullinger.

Sertifikater og typetestdokumenter leveres før forsendelse for godkjenning av nettforbindelse.

OCPP 1.6/2.0 og AMPPAL-plattformen støttes begge; lasthåndtering koordinerer flere enheter på en forbindelse.

AMPPAL driver 200+ stasjoner av sine egne og har sendt 1M+ enheter siden 2014 - flåtekjøpere handler med operatører, ikke papir.

Logistikk for 120kW depotladere

AF-DC-120 måler 1620 x 750 x 560 mm og sendes oppreist i en forsterket trekasse, omtrent 300 kg med våpen og kabler, konstruert for sidelasting med riggediagram - to gaffeltinder og en spredestang håndterer den.

En 20 fots container tar seks enheter; en 40 fot høy kube tolv. Flåteordrer kommer som full containerlast, våpen pakket separat for å beskytte kontaktene.

Vilkårene er FOB Ningbo eller Shanghai som standard; CIF, CFR og DAP på forespørsel. Dokumentasjon: faktura, pakkeliste, konnossement, CE-erklæring og testsertifikater; ISO 15118-samsvarserklæringen er utarbeidet for nettdokumenter.

Ettersalgsdekning for flåtesteder

To år per enhet. Flåteoperatører legger vanligvis til en utvidet kontrakt – nedetid på en depotlader koster mer enn dekningen.

Strømmoduler er hot-swappable i felt; regionalt lager sender reservedeler innen 3-5 virkedager.

Fjerndiagnostikk over enhetens egen tilkobling; de fleste feil blir løst uten et besøk på stedet.

Igangkjøringsstøtte inkluderer en lasttest med kjøretøyene dine og en etterspørselskurvegjennomgang etter den første faktureringsmåneden.

Gratis fastvareoppdateringer for produktets levetid, inkludert OCPP-revisjoner og ISO 15118-fikser.

Operasjonelle feil på flåteplasser

Feil: Dimensjonerer transformatoren for lading pluss utladning samtidig. Høyre: planlegg utladning mot nettstedets nettobelastning, slik at lading og invertering aldri stables inn i én pigg.

Feil: Behandle etterspørselsavgiften som fast. Høyre: spor den månedlige 15-minutters toppen – én dårlig kveld setter hele månedens regning.

Feil: Loser hver varebil til samme dybde. Høyre: angi en flåtegulv (si 30 % SOC) slik at morgenoperasjoner aldri starter kort.

Feil: Ignorerer det kalde vinduet. Høyre: aktiver forkondisjoneringsplaner om vinteren og reduser forventningene på de kaldeste morgenene.

Feil: La flåtestyringssystemet og laderen være uenige om øktkontroll. Høyre: gjør OCPP-backend til den eneste sannhetens kilde for planlegging.

Tilbakemelding fra flåteoperatører etter seks måneder

Et budfirma i Midlands i Storbritannia kjører seks AF-DC-120 på to depoter. Kveldsutslipp fra flåten på 40 varebiler reduserte den samlede etterspørselsavgiften med ca. 22 % i første kvartal; tilbakebetalingen flyttet fra 4,2 til 3,1 år. Klage: riggediagrammet forutsetter en lastebrygge - det andre stedet trengte et krananrop.

En fryselageroperatør i Polen bruker tre enheter der kompressoren topper seg etter kl. 16.00. Utslipp på linje med det vinduet holdt den registrerte toppen flat over to sommermåneder. Lederen bemerket at enhetene nynner på en jevn tonehøyde i stedet for å sykle høyt - nattpersonalet setter pris på det.

Et kommunalt depot i Norge kjørte en enhet gjennom en -25C uke i januar. Morgenøkter startet etter planen daglig; kjøretøyets forhåndskondisjonering begrenset ladekraft på de kaldeste morgenene, nøyaktig slik manualen advarer. Deres ene ønske: en lengre pistolkabel for snørydding - de bestilte utvidelsen senere.

Fleet V2G FAQ

Spørsmål: Hva er en etterspørselsavgift, nøyaktig?

A: Den delen av en kommersiell regning basert på ditt høyeste 15-minutters gjennomsnittlige trekk i måneden, ofte USD 8-15 per kW - en dårlig kveld setter hele måneden.

Spørsmål: Kan AF-DC-120 kjøre en hel bygning?

A: Den utligner opptil 120 kW av belastningen på stedet, nok til å flate ut et depot eller kontortopp; det er ikke en hel bygningsforsyning.

Spørsmål: Hvordan beregnes tilbakebetalingen?

A: Reduksjon av etterspørsel pluss energiarbitrage minus enhet og installasjonskostnad; ved gjeldende EU- og USA-spredninger går flåtestedene i balanse på 2-4 år.

Spørsmål: Stopper kaldt vær V2G-utladning?

A: Nei - moduler er klassifisert til -30C. Lading i dyp kulde er begrenset av kjøretøyets batterikondisjonering, ikke laderen.

Spørsmål: Hvilke koblinger passer til flåten?

A: CCS1, CCS2, GB/T, CHAdeMO eller NACS - modellkoden fikser konfigurasjonen ved bestilling, og kabelsammenstillinger kan byttes ut i felten.

Spørsmål: Kan flere enheter dele én transformator?

A: Ja – lasthåndtering i AMPPAL-plattformen eller din OCPP-backend koordinerer dem.

Spørsmål: Hva om nettet går ned midt i utladningen?

A: Enheten slutter å invertere og re-synkroniseres når forsyningen kommer tilbake; det er en grid-bundet enhet, ikke en øyforsyning.

Spørsmål: Skader utlading flåtebatterier?

A: Moderat dybdeutladningssykluser er innenfor EV-garantiene; å holde flåtegulvet på 30 % SOC begrenser stresset.
