240kW høykapasitets DC Fast EV-ladestasjon for flåtedepoter

Hvorfor 240kW er en byggestein, ikke bare en lader

Den billigste utvidelsen er den som er planlagt, og den andre fasen er der de fleste ladestedene svikter. De to første skapene er enkle; problemet kommer når trafikken øker og området trenger fire til - og transformatoren, grøften og kanalen var dimensjonert for nøyaktig to.

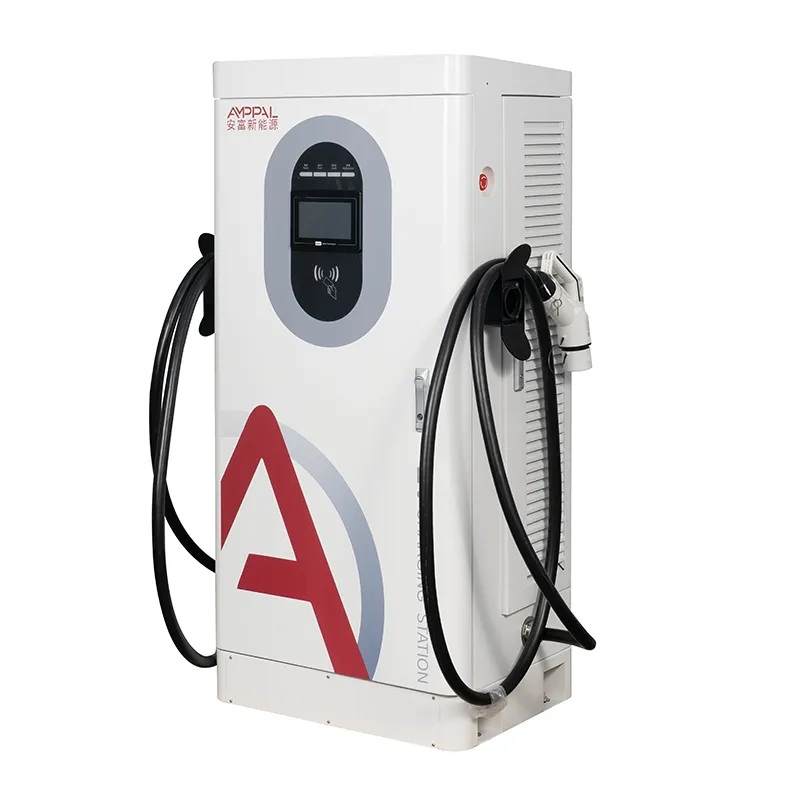

AF-DC-240-Y-B-O-4-H er et gulvstående integrert skap (1620 × 750 × 560 mm) hvis egentlige jobb er å passe en vekstkurve. To enheter leverer 480kW effekt i dag; samme puteoppsett, kabelrute og OCPP-oppsett godtar en tredje og en fjerde uten omgraving. Dokumentasjonen for fase én inkluderer den nøyaktige puten, grøften og materspesifikasjonen, så fase to-entreprenøren siterer fra tegninger i stedet for gjetninger.

Planlegg stedet du vil ha om tre år, kjøp skapene trafikken rettferdiggjør nå, og la putene, kanalene og plattformen ligge en fase foran.

Utvidelsesveien: Fra to enheter til åtte

Fase én: to 240 kW enheter på en 630 kVA transformator, den minste størrelsen som mater begge ved full belastning med takhøyde for belastning på stedet.

Fase to: legg til ytterligere to skap og trinn transformatoren til 1250 kVA; fase-1-grøften og rørene ble lagt for fire bukter, så ingenting er gjenåpnet.

Fase tre: åtte enheter på 2 × 1250 kVA eller en enkelt 2500 kVA transformator, fordelt på to matere.

Tilfeldighetsfaktoren hjelper: Ikke alle enheter kjører på full effekt samtidig, så mange operatører kjører fire skap på en 1000 kVA transformator og håndterer topper i plattformen.

Hver fase gjenbruker den samme OCPP 1.6j-konfigurasjonen, det samme reservemodulsettet og det samme eksterne dashbordet - vekst endrer antallet, ikke verktøyet.

Installasjonen kan også utføres i trinn: skap kommer i vinduet på 15-20 arbeidsdager du velger, så fase-to maskinvare lander når transformatoren gjør det.

Tekniske spesifikasjoner

Områdetyper der 240kW passer til vekstkurven

Flåtedepoter hvis kjøretøyantall vokser med virksomheten, ikke med et eneste anbud.

Serviceområder for motorveier som forventer at trafikken dobles før neste kontraktgjennomgang.

Kjøpe- og handelssentre som signerer femårige leieavtaler der tidlig infrastruktur vinner fornyelsen.

Taxi- og kjøreknuteplasser der toppetterspørselen kommer i bølger, ikke jevnt.

Nettsteder der en nettoppgradering tar et år, så å installere mer kapasitet nå slår å vente senere.

Sivile som betaler for seg selv to ganger: grøfting, rør og puter

Den klassiske utvidelsesfeilen trenching én gang for dagens telling. Å legge en andre og tredje tom ledning ved siden av den strømførende, koster lite ved byggetid og sparer en graverleie, en asfaltflate og tillatelse i hver senere fase.

Betongputer er billigere i bulk enn i en: støping av alle planlagte puter i fase én - eller i det minste legging av armeringsjern og rørstussene - låser geometrien, siden hvert skap i denne familien deler det samme fotavtrykket på 1620 × 750 × 560 mm.

Når nye skap kommer, kjører de ved siden av eldre på samme stabel: samme OCPP 1.6j, samme betalingsterminal, samme eksterne verktøy. Måling, tariffer og diagnostikk forblir ensartet på tvers av blandede batcher. As-built tegninger av fase én – kanalløp, putekoordinater, matebaner – er verdt å holde i plattformmappen, fordi fase to-sitater da tar dager, ikke uker.

Sertifikatdossieret og batchtestbevis

CE-, CB-, TÜV-, UL- og CCC-sertifikater er registrert for denne modellen og leveres på forespørsel.

De 13 sikkerhetsfunksjonene er i samsvar med EN IEC 61851-1:2019 og 61851-23:2014.

Hver enhet brenner inn i 48 timer ved 40°C med effekt og effektivitet logget per serienummer.

En batchprøve går gjennom det 96-timers saltspraykammeret.

Hver beskyttelsesreise blir funksjonstestet før kassen lukkes.

Serietilpassede testrapporter holdes, noe som er viktig for flerfaseprosjekter som krever insentiver.

Hvordan hvert skap er bygget: Åtte stasjoner, ett serienummer

Platemetall: CNC-stansing, laserskjæring, bøying, sveising og pulverlakkering.

En batchprøve går inn i saltspraytesting mens linjen fortsetter.

AC-inngangs- og likestrømsmoduler er satt sammen på separate linjer.

Innkommende inspeksjon på SiC-moduler, kontakter, RFID og betalingshardware.

Momentstyrt kabling med visuell QC på hver skjøt.

48-timers innbrenning ved 40°C med strøm og kommunikasjon logget.

Beskyttelsesfunksjonstest på alle 13 turene.

Endelig pakking, palletering og fotorapport før forsendelse knyttet til serienummeret.

Størrelsesguide: Når 240kW er feil første kjøp

Hvis nettforbindelsen din er mer enn et år unna, eller nettstedet vil kjøre under 20 økter om dagen, er 240kW feil første kjøp - mindre skap vil tjene tidligere, og utvidelsesplanen kan starte mindre. Hvis du trenger økter på under 30 minutter for 800V lastebiler, vil denne arbeidsmengden ha væskekjølte enheter; AF-DC-240 er et luftkjølt integrert kabinett.

240kW-klassen gir mening når vekstprognosen er reell og stedet kan absorbere transformatortrinnet nå eller innen én fase. Hvis planen er "kanskje legge til senere", kjøp kanalen og putene for den større siden uansett - den delen er billig. Gjennomgå bruksrapporten månedlig; når gjennomsnittlig topputnyttelse passerer omtrent 60 %, er det øyeblikket for å utløse fase to.

Og ikke kjøp åtte skap før du har trafikken. En fabrikkprislås betyr mindre enn renten på kapital som står ubrukt i kasser.

Hvorfor fabrikkkontrakten er viktig for et flerfasebygg

Samme modell, samme fastvarebaselinje, samme reservesett på tvers av alle faser – direkte bestilling holder batchene konsistente.

Prøveordrer fra 1 enhet for nye markeder; containerprising fra 10 enheter for senere faser.

Lagerbygg sendes innen 15-20 virkedager, så fase to kan times til sivilplanen.

Pris og leveringstid for fremtidige faser kan avtales ved første bestilling.

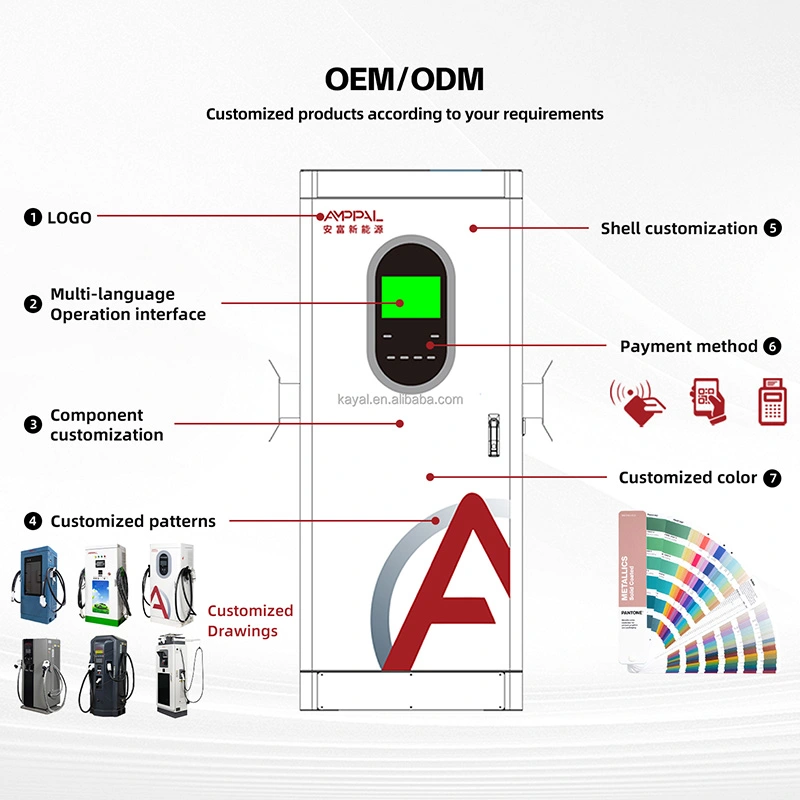

OEM merkevarebygging, språkpakker og koblingsblandinger kan endres per fase uten å redesigne nettstedet.

Kasser, containere og eksportpapirer

Hvert 240kW skap sendes oppreist i en kryssfinerkasse på ca. 1720 × 850 × 660 mm med skumhjørneblokker og en fuktighetspose; løfteøyne holder enheten i vater under bevegelser med kran eller gaffeltruck.

Lasteplaner utarbeides fra kassedimensjonene per bestilling - typisk fire skap per 40 fots container - med blokkering og avstiving ved festepunktene.

Kommersiell faktura, pakkeliste og sertifikater sendes med varene; originale sertifikatkopier sendes separat.

Ettersalg: Holde en voksende flåte konsekvent

To års standardgaranti på strømmoduler, kontroller, HMI og kontakter for hver enhet i hver fase.

En ekstra strategi dekker hele stedet: en modul og et kontrollkort per fire skap, uavhengig av hvilken batch som sendes.

Firmware er enhetlig på tvers av batcher, så en oppdatering som sendes til fase-1-enheter gjelder på samme måte for fase-tre.

Registreringer på serienivå lar oss spore alle deler på tvers av faser for garanti- og insentivrevisjon.

Planlagte forebyggende besøk samsvarer med fasetidslinjen din, selges ikke som tillegg.

Installasjon og utvidelse: feil vs riktig

Feil: dimensjonering av grøften for dagens kabeltall. Høyre: legging av en ledig tom kanal per mater for neste fase.

Feil: støpeputer en om gangen etter hvert som skap kommer. Høyre: støping av alle planlagte pads i fase én, eller i det minste armeringsjern og stubber.

Feil: plassering av puter der et erstatningsskap ikke kan kranes inn senere. Høyre: holde en kran og gaffeltruck tilgangsfelt på stedsplanen.

Feil: kjøpe en transformator med null takhøyde. Høyre: dimensjonering for fasen du forventer, med tilfeldighetsfaktoren på din side.

Feil: forutsatt at gamle og nye skap må konfigureres to ganger. Høyre: ombord på hver fase til samme OCPP-plattform med samme tariffgruppe.

Feil: lar rørene være umerket. Til høyre: merker hver reservekanal med destinasjonsbrønnen, slik at en fremtidig entreprenør vet hvilken trekk som går hvor.

Tre operatører som bygget inn faser

Et thailandsk flåtelager startet med to 240 kW enheter for ti elektriske lastebiler og en 630 kVA transformator. Atten måneder senere la de til ytterligere to skap og trappet transformatoren til 1250 kVA; fase-1-grøften hadde reserveledninger, så oppgraderingen tok en helg, ikke en måned. Deres klage: den første batchens firmware lå en utgivelse bak, løst av en nettverksoppdatering.

En operatør ved veikanten i Saudi-Arabia bygde to enheter ved et serviceområde med puter støpt for fire. Da trafikken doblet seg, gikk det andre paret inn uten ny betong og ingen veistenging; den eneste irritasjonen var å koordinere transformatorbruddet med verktøyet.

Et kjøpesenter i Brasil signerte for åtte bukter, men kjøpte to. De tomme kanalene og putestubbene satt i et år, så kom fase to på nett på ti dager. Fasilitetssjefen bemerker at reservedelsbassenget var den virkelige gevinsten - ett modulsett betjener nå alle de fire aktive enhetene.

FAQ: Spørsmål om utvidelse og fasering

Spørsmål: Hvilken transformator trenger jeg for to 240kW-enheter?

A: En 630 kVA transformator mater begge ved full belastning med takhøyde for belastning på stedet.

Spørsmål: Kan jeg legge til enheter senere uten å grave på nytt?

A: Ja, hvis fase-1-grøften hadde reserverør og putene ble støpt for den endelige utformingen.

Spørsmål: Vil nye 240kW-skap fungere sammen med eldre AMPPAL-enheter?

A: Ja; familien deler OCPP 1.6j, samme fotavtrykk og samme plattformstabel.

Spørsmål: Nettstedet mitt har bare 400 kVA nå - kan jeg fortsatt starte?

A: Start med to enheter under en behovsstyrt tariff, eller to mindre skap, og oppgrader med transformatoren.

Spørsmål: Hvor lenge bør jeg vente mellom fasene?

A: Inntil køtid eller bruk sier det; det sivile er ferdig, så ledetiden er bare 15-20 arbeidsdager med produksjon pluss transformatorlevering.

Spørsmål: Hva bør fase én bruke på sivile?

A: Reserveledninger, alle putene (eller armeringsstussene) og en matereserve; det er den billigste forsikringen i prosjektet, noen få prosent av en senere fases budsjett.

Spørsmål: Trenger tilleggsenheter ny OCPP-konfigurasjon?

A: Nei. De blir med i samme server og tariffgruppe; bare koblingen og nettstedsnavnene endres.

Spørsmål: Trenger jeg et større reservesett for åtte enheter?

A: Forholdet holder - én strømmodul og ett kontrollkort per fire skap dekker hele området.
