480 kW væskekjølt DC hurtigladende kraftsystem for kommersielle elbilnettverk

480kW S2-stabelen i vanlige vilkår

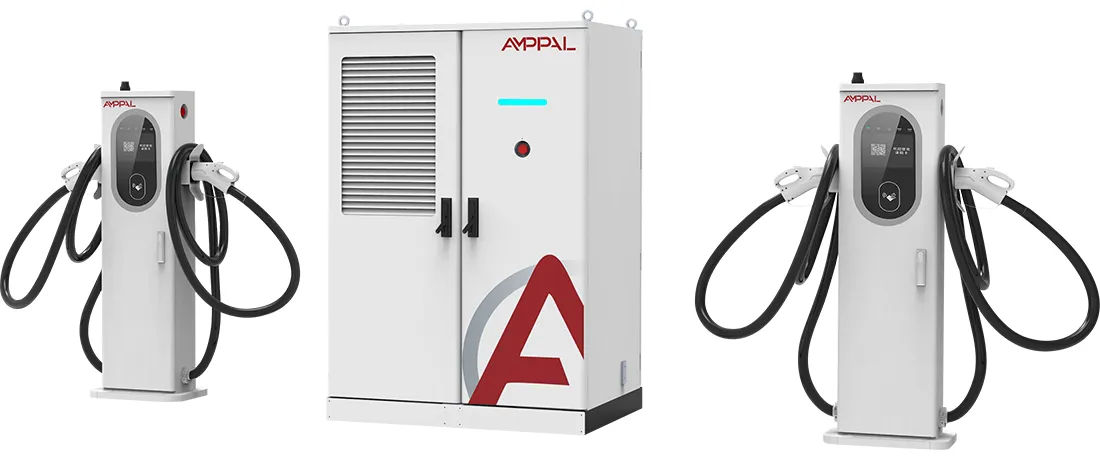

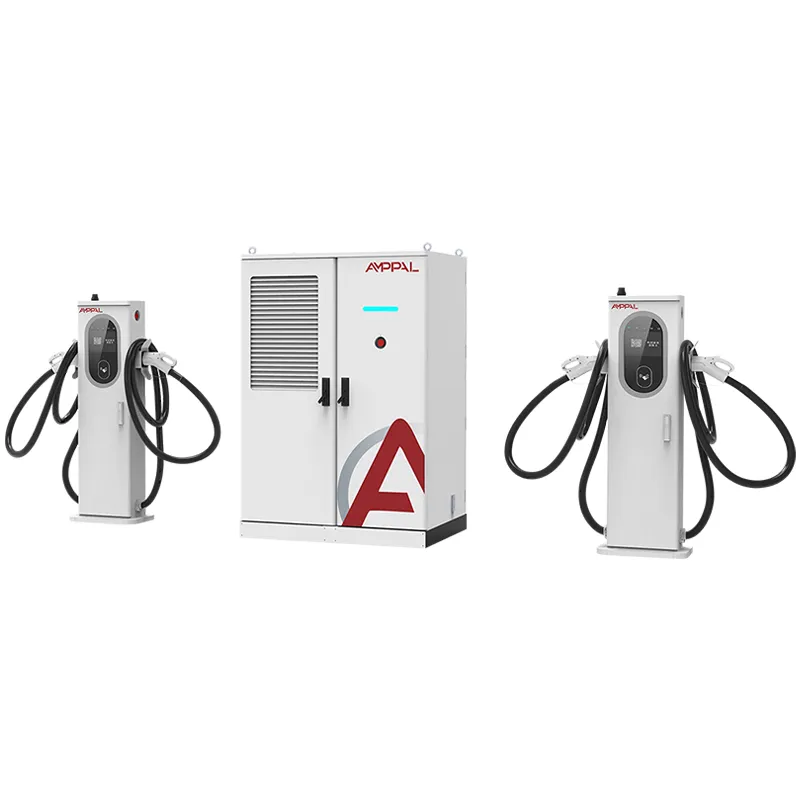

AF-DC-480-LC-S2 er en 480kW ladestabel med ett bevisst valg: hver terminal er væskekjølt ved 600A, og kjølesløyfen går gjennom kabelen og pistolen, ikke bare strømmodulen. Hovedskapet på 1850 x 1850 x 1000 mm mater strøm til terminaler som holder seg tynne nok til at en sjåfør kan løfte med én hånd.

Fysikken er uforsonlig. A 600A DC current through copper needs roughly 240mm² of conductor cross-section; wrapped in insulation, an air-cooled cable of that size weighs about 7-8kg per meter and is stiff enough to fight the user. Push the same current through a thinner cable and the copper passes 90°C within minutes.

Væskekjøling bryter den avveiningen. Kjølevæske sirkulerer inne i kappen, fører varmen bort ved kilden og lar lederen krympe til en praktisk størrelse. Resultatet er en pistol-og-kabel-monteringslampe nok for énhånds plug-in på 600A.

Hva 600A væskekjølte kabler endrer for nettstedet ditt

Enhåndsergonomi: den væskekjølte pistolen og kabelen veier omtrent 60 % mindre enn en luftkjølt enhet som er klassifisert for samme strøm, noe som betyr noe på 16-timers skiftdager.

Kabeltemperaturen holder seg nær 40°C ved 600A kontinuerlig, slik at gummikappen ikke mykner, kontakten kryper ikke, og kontaktmotstanden holder seg stabil.

Tynnere kabler når lenger: En 5-meters væskekabel er genuint fleksibel, så en terminal betjener både front- og bakladeporter uten en ekstra pistol.

Kjølesløyfen er forseglet: en liten pumpe og radiator inne i terminalen flytter kjølevæske med en fast strømningshastighet, uten kjøler, uten vannpåfylling og uten ekstern rørlegging.

Vedvarende 600A er poenget: der luftkjølte våpen må reduseres etter 15-20 minutter med full strøm, holder væsketerminalen 600A så lenge kjøretøyet ber om det.

Bassenget på 480 kW bak lar to 800V lastebiler eller tre sedaner trekke samtidig uten å sulte hverandre.

Tekniske spesifikasjoner

Fem nettstedsprofiler som bør se på S2

Flaggskip motorveiladere der premium EV-eiere bedømmer stedet etter håndtaksvekt og kabelstivhet.

Depotbaner for elektriske varebiler og lastebiler med 800V-arkitektur som trekker 600A i 30-60 minutter.

Korridornettsteder som må opprettholde raske økter rygg mot rygg uten termisk reduksjon.

Tette urbane puter der lange, stive luftkjølte kabler ville blokkere den tilstøtende bukten.

Utstillingsstasjoner hvor operatøren ønsker lavest mulig kabelvekt for eldre sjåfører.

Inne i den væskekjølte kabelsløyfen

Sløyfen starter inne i terminalen: en DC-pumpe skyver kjølevæske gjennom en slange som går i hele lengden av kabelkappen, pakker inn kontaktblokken og går tilbake til en liten luftkjølt radiator. Strømningshastighet og innløpstemperatur overvåkes, og pumpen går når terminalen er koblet til, ikke bare under lading.

Varme fjernes der den dannes. Kontaktblokken på 600A, kabellederen og håndtaket sitter alle inne i løkken, så ingen av dem overstiger omtrent 45°C selv på en 50°C dag. Luftkjøling, derimot, dumper varme inn i kabelkappen og er avhengig av omgivelsesluft som allerede kan være varm.

Fordi sløyfen er forseglet og kjølevæsken er en ikke-ledende dielektrisk væske, er det ingen vann, ingen korrosjonsbane og ingen fryserisiko ned til -25°C. AMPPAL spesifiserer væske- og slangeklassifiseringen, og kretsen er trykktestet på fabrikken før kasse.

The Paper Trail: sertifikater og testrapporter

CE-, TUV-, CB-, CCC- og UL-sertifikater dekker AF-DC-480-LC-S2, og den væskekjølte pistolen har sin egen koblingssertifisering.

Kjølevæskekretsen er trykktestet ved 2x driftstrykk, og slangesammenstillingen er tatt på en 20 000-syklus bøyningstest.

Isolasjonsmotstand ved 1000VDC og jordkontinuitet kontrolleres på hver enhet.

Termisk validering kjører 600A kontinuerlig i 8 timer på lastbanken, med prober på kabel, pistol og kontakt.

IP54 i henhold til IEC 60529 og overspenningsimmunitet i henhold til IEC 61000-4-5 er en del av batchtestprotokollen.

Testrapporter leveres med partiet for toll-, forsikrings- og nettpapirarbeid.

Åtte produksjonstrinn for S2-skapet

Innkapslingspaneler er laserkuttet på TRUMPF-maskiner og CNC-formet.

Skap får den pulverlakkerte utendørs finishen.

Strømmoduler monteres på den dedikerte DC-linjen.

Den væskekjølte pistolen og kabelen er bygget på en separat ren benk med forseglet kjølevæskefylling.

Samleskinner og høystrømsledninger monteres med momentkontrollert verktøy.

FANUC-roboter plasserer moduler, og kjølevæskesløyfen trykktestes etter kabling.

Firmware- og OCPP-profiler flashes og matches til din backend.

En 48-timers lastebankinnbrenning ved 480kW går foran endelig inspeksjon og kasse.

Er 600A verdt det? Et rett svar

Kjøp S2 hvis nettstedet ditt faktisk vil laste 600A: 800V lastebiler, premium sedaner eller en korridor med raske økter rygg mot rygg. Det er den eneste tilstanden der maskinvare for flytende kabel betaler seg selv, vanligvis innen 12-18 måneder ved bruk alene.

Ikke kjøp den hvis trafikken er 400V biler under 250A. En luftkjølt 480kW enhet eller mixed-terminal S1 vil koste mindre, og en 600A væskepistol som aldri ser 600A er en luksus med vedlikehold. Ikke kjøp den hvis teamet ditt ikke kan kjøre en 15-minutters kjølevæskesjekk hver sjette måned.

Hvis du fortsatt veier S1 mot S2, husk at S1 holder luftkjølte terminaler tilgjengelig mens S2 ikke gjør det. S2 er det renere langsiktige svaret når du har bestemt deg for at nettstedet er all-premium.

Fem konkrete grunner til å kjøpe S2 fra AMPPAL

480 kW S2 er bygget i den samme Yueqing-fabrikken som leverte 500 væskekjølte enheter til NEOM-prosjektet for grønt hydrogen i Saudi-Arabia.

15-20 virkedagers ledetid og en enhets MOQ for lagerkonfigurasjoner.

Den fullstendige sertifikatpakken og spesifikasjonsarket for væskekabel leveres med enheten.

200+ stasjoner i AMPPALs eget driftsnettverk, så feltfeildata føres tilbake til designet.

EXW, FOB Ningbo eller CIF-priser med en navngitt ingeniør for hele prosjektets levetid.

Hvordan S2 sendes: kasser og containerlasting

S2-hovedskapet måler 1850 x 1850 x 1000 mm og leveres i en forsterket kryssfinerkasse vurdert for toppstabling. Hver væskekjølte terminal kjører i sin egen skumforede boks med kjølevæskesløyfen forhåndsfylt og forseglet.

En S2 med to terminaler er standard 40-fots containeroppsett; kassen er boltet til gulvskinnene og koblingsboksene festes ved siden av den. Bruttovekt per sett er omtrent 1300-1500 kg.

Forsendelsesdokumenter: handelsfaktura, pakkeliste, konnossement, opprinnelsessertifikat og batchtestrapporter. Vi siterer EXW, FOB Ningbo eller CIF.

Vedlikehold av kjølevæske er en del av garantipakken

Den 2-årige garantien dekker stabelen, terminalene, modulene og den forseglede kjølevæskekretsen.

Kjølevæskepåfyllingssett og slangeklemmer sendes innen 3-5 virkedager; fabrikken publiserer væskespesifikasjonen slik at du kan hente lokalt.

Kvartalsvise fjernkontroller dekker kjølevæsketemperaturtrender, som markerer at pumpen slites tidlig.

Tjeklisten for 6 måneders service (kjølevæskenivå, slangeklemmer, koblingsslitasje) finnes på fem språk.

En dedikert WhatsApp-kanal kobler deg til ettersalgsingeniøren som kjenner serienumrene dine.

Håndtering av væskekjølte våpen: feil vs riktig

Feil: Bruk av springvann eller generisk kjølevæske i sløyfen. Høyre: Bruk kun den dielektriske væsken AMPPAL spesifiserer; pumpetetninger og slangeklassifisering avhenger av det.

Feil: Vikle væskekabelen tett på bakken mellom øktene. Høyre: La den ligge flatt eller henge på den medfølgende kroken; tette spoler knekker den indre slangen.

Feil: Forutsatt at terminalen avkjøles selv når den er koblet fra. Høyre: Pumpen stopper når pistolen er forankret; hold terminalen i skygge for å unngå varmebløtlegging før neste plug-in.

Feil: Bytte ut en slitt væskepistol med en luftkjølt enhet fra lager. Høyre: S2-terminalbrønnen er kablet og avkjølt for væskepistoler; bruk den matchede 600A-enheten.

Feil: Hopp over seks måneders sjekk fordi løkken er forseglet. Høyre: Sjekk nivå, klemmer og koblingsslitasje; en defekt pumpe er langt billigere å erstatte enn en smeltet kontakt.

Tilbakemelding fra operatør etter seks måneder med 600A-service

En nederlandsk korridoroperatør kjørte to S2-er på et servicetorg fra august 2025. Ladepunktoperatøren målte pistolkabeltemperaturen til 42°C etter en 40-minutters 600A-økt i 28°C omgivelsestemperatur, og sjåførene kommenterte lyshåndtaket. Deres klage: terminalsokkelen er tung å løfte under putevedlikehold.

En amerikansk nettstedsutvikler som tester NACS-kompatibilitet sa at den 5 meter lange væskekabelen nådde den bakre porten på en pickup uten å flytte lastebilen, noe de ikke hadde forventet fra en 600A-pistol. De flagget reservedelers ledetid som hovedrisikoen og bestilte én reserveterminal med stabelen.

Et australsk depot som kjørte tunge lastebiler presset S2 med full 600A i tre timers vinduer. Termiske data holdt seg, men stedets ingeniør ønsket en lengre slange; AMPPAL tilbyr nå 7-meters væskekabler som en spesialtilpasset artikkel.

Vanlige spørsmål om 600A væskekabel

Spørsmål: Hvorfor er 600A bare praktisk med væskekjøling?

A: Ved 600A når kobbertapene ca. 25kW per 100 meter kabel, og luft kan ikke bære den varmen ut av en håndholdt pistol.

Spørsmål: Hvor tung er pistolen?

A: Den fullstendige væskeenheten er omtrent 60 % lettere enn en tilsvarende luftkjølt, lett nok for enhåndsbruk.

Spørsmål: Må kjølevæsken skiftes?

A: Hvert 2. år eller 40 000 økter, avhengig av hva som kommer først; fabrikken leverer påfyllingssettet.

Spørsmål: Hva skjer hvis pumpen svikter?

A: Terminalen degraderer til et sikkert nivå og rapporterer feilen over OCPP; pumpen er en del som kan skiftes ut i felten.

Spørsmål: Kan S2 lade to 800V lastebiler samtidig?

A: Ja, bassenget på 480 kW deler seg mellom terminaler, og hver 600A-bane får det den ber om opp til bassenggrensen.

Spørsmål: Er kabelen lang nok for bakre porter?

A: Standarden er 5 meter, og 7 meter er tilgjengelig som spesialbestilling.

Spørsmål: Påvirker kaldt vær kjølevæsken?

A: Nei. Den dielektriske væsken er klassifisert til -25°C og sløyfen er forseglet, så det er ingen fryserisiko.

Spørsmål: Hva er ledetiden?

A: 15-20 virkedager for lagerkonfigurasjoner etter bekreftelse og innskudd.
