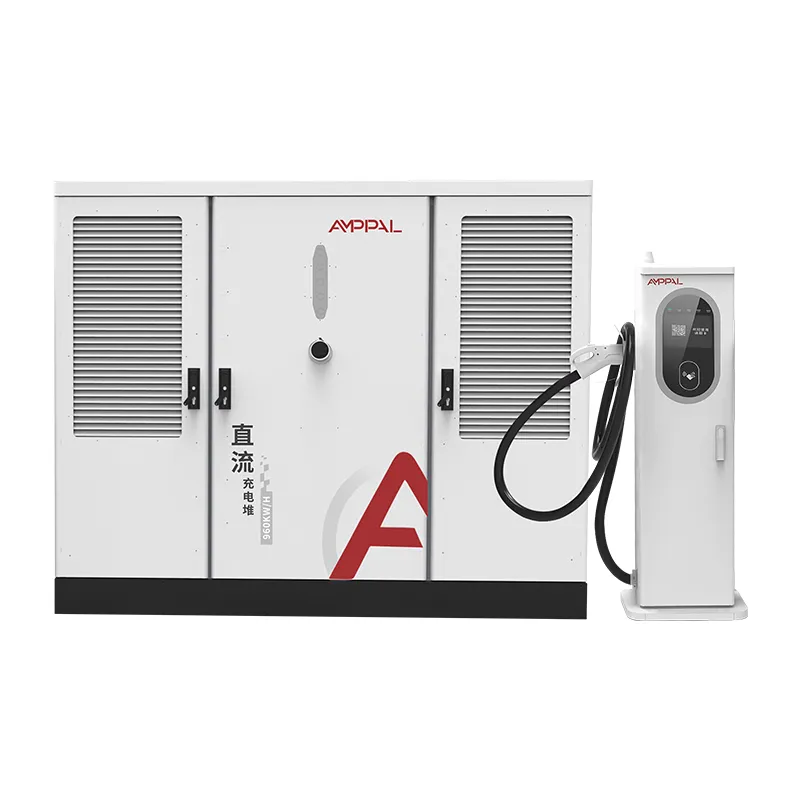

600 kW væskekjølt ultrarask EV-ladesystem for tunge flåter

Hva AF-DC-600 er og hva den signaliserer

AF-DC-600 er en 600kW væskekjølt ladestabel bygget for å matche dit industrien er på vei, ikke bare dit den er i dag. Dens 600A væskekjølte terminaler følger kontaktgeometrien som AMPPAL selv foreslo i april 2025 på Canton Fair, et forslag som trakk oppmerksomhet fra eksperter fra International Electrotechnical Commission (IEC).

En standard betyr mer ved 600kW enn ved 60kW. Enhver produsent kan bygge en stor strømmodul; det virkelige spørsmålet er om pluggen i en sjåførs hånd i dag fortsatt vil passe til stasjonen din etterfølger bygger i 2030. AMPPAL valgte å legge sin tekniske vekt bak akkurat det grensesnittspørsmålet.

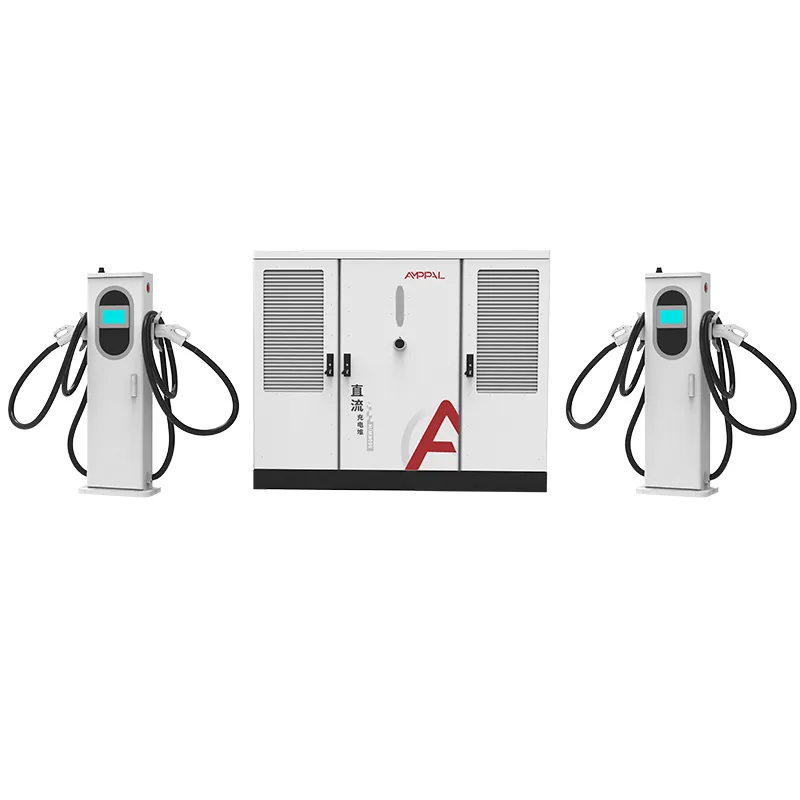

Denne stabelen er det konkrete resultatet: et kraftbasseng på 600 kW, 600A væskepistoler, OCPP 1.6/2.0 telemetri og et grensesnitt designet for å overleve et tiår med koblingsutvikling.

Forslaget dekker det fysiske laget de fleste leverandører hopper over: kjølevæskebeslagene og kontaktoppsettet som avgjør om en pistol fra produsent A passer sammen med en stasjon fra produsent B. Uten det laget risikerer hver 600A-utplassering å bli en øy som bare dets eget merke kan betjene.

Hvorfor standarddrevet ingeniørarbeid er viktig ved 600 kW

Grensesnittets levetid: den væskekjølte kontakten følger AMPPAL-standardforslaget, så maskinvare som kjøpes nå forblir kompatibel når standarden modnes.

600A vedvarende utgang fra hver terminal, med den forseglede kjølesløyfen som holder kabel og pistol under 45°C.

600 kW bassengkapasitet serverer fire økter i 150 kW-klassen eller én fullstrøms lastebillading; planleggeren balanserer begge deler.

94,5 % toppeffektivitet og IP54-beskyttelse i samme S2-klasse kabinett som 480kW-modellen, noe som forenkler reservedeler og opplæring.

Full protokolldekning på hver terminal – CCS1, CCS2, GB/T, CHAdeMO, NACS – så én stabel dekker et blandet marked.

OCPP 1.6/2.0 med fjerndiagnostikk, gjort enklere fordi datamodellen allerede er interoperabel.

Lavere risiko for ettermontering: når standarden er ferdig, trenger stasjoner bygget etter forslaget fastvareoppdateringer, ikke nye våpen eller omarbeiding av pads.

Tekniske spesifikasjoner

Hvem trenger 600kW i dag (og hvem er tidlig ute)

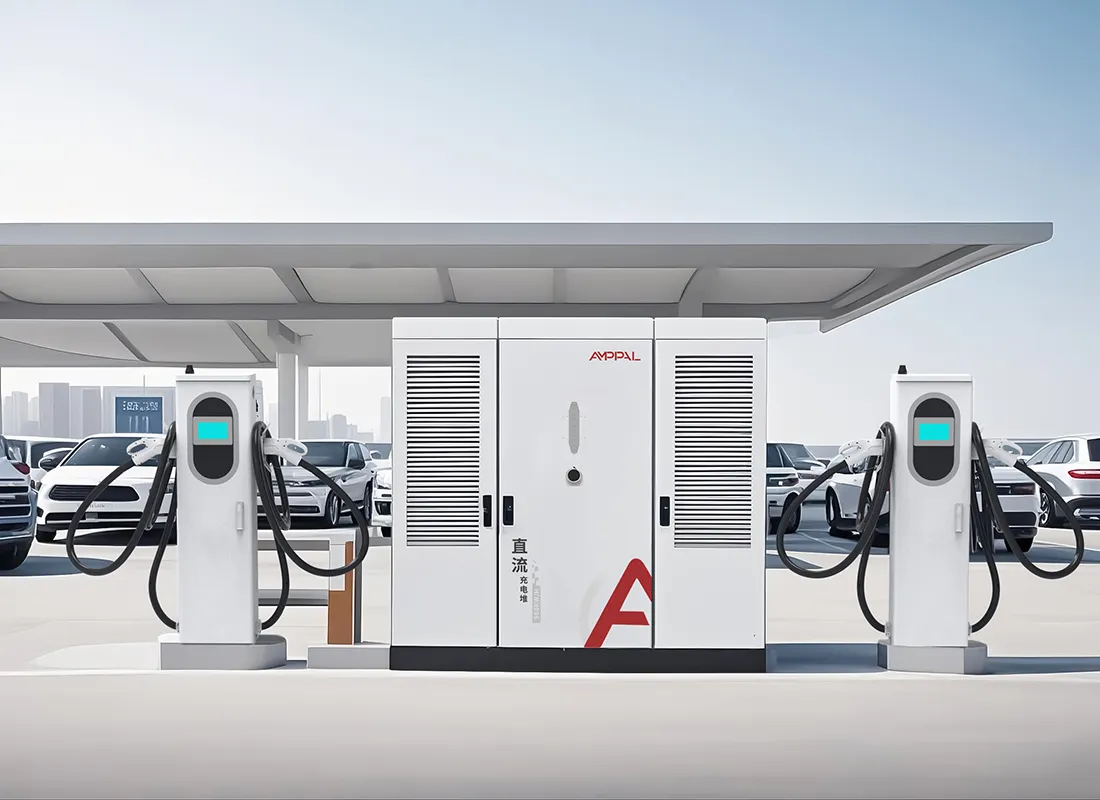

Kraftige korridorstasjoner hvor 800V lastebiler og busser ankommer med uforutsigbare intervaller.

Regionale knutepunkter som må betjene fire biler med 150 kW gjennomsnitt uten å legge til en ekstra transformator.

Depoter for elektriske langdistansebiler som tar 40-90 minutters lunsjtid.

Havne- og logistikkverft som standardiserer på 600A væskekoblinger for flåten deres.

Nasjonale korridorpiloter i land som tar i bruk det IEC-justerte grensesnittet for væskekjøling.

Hvordan stabelen og standarden fungerer sammen

AF-DC-600 kjører den samme arkitekturen som resten av S2-familien: AC380V±15% inngang, et 600kW strømmodulbasseng på én DC-buss og 600A væskekjølte terminaler med forseglede kjølevæskesløyfer. Planleggeren gir hver terminal sin forespurte strøm opp til bassenggrensen.

Grensesnittarbeidet er viktig ved kontakten, der standardforslaget definerer kontaktoppsett, kjølevæsketilpasningsgeometri og håndtrykksekvensen mellom pistol og kjøretøy. Det er den delen som lar en 2026-lastebil kobles til en 2031-stasjon og fortsatt forhandle rent. Hver terminal leveres med den gjeldende håndtrykkrevisjonen, og våpenfastvaren oppdateres over OCPP som resten av stabelen.

Telemetri kjører på samme OCPP-kanal som strømstyring, slik at bakenden ser kjølevæsketemperatur, koblingssykluser og modulhelse per terminal – dataene IEC-arbeidsgruppen bruker for å avgrense standarden.

Utover sertifikater: AMPPAL-standardforslaget

AF-DC-600 leveres med det komplette CE/TUV/CB/CCC/UL-sertifikatsettet, og væskekoblingen er sertifisert separat under det foreslåtte grensesnittet.

Hvert skap klarerer en isolasjonsmotstandstest ved 1000VDC pluss en jordkontinuitetssjekk.

Modulbalanse over 600kW-bassenget valideres i en to-dagers full-last innbrenning på fabrikkens lastebank.

Våpenutholdenhet følger en prøvetakingstest på 20 000 sykluser, dimensjonert til korridorens driftsprognoser.

Inntrengningsbeskyttelse til IP54 (IEC 60529) og overspenningsimmunitet (IEC 61000-4-5) bekreftes for hver batch.

Batchtestrapporter leveres med enheten, inkludert koblingsloggen fra innbrenning.

Åtte trinn bak AF-DC-600

Platestål for S2-klassen kapsling kuttes på TRUMPF-lasere, deretter CNC-formet.

Skapet får den pulverlakkerte utendørs finishen.

Matchende modulsett kommer fra det dedikerte DC-samlebåndet.

600A væskepistoler er satt sammen på den rene benken, og kjølevæsken er forseglet på den stasjonen.

Samleskinner og seler er momentkontrollert; kjølevæskesløyfen er trykktestet.

FANUC-roboter håndterer modulplassering.

Enheten er lastet med fastvare, og OCPP-profilen er satt for din backend.

Først etter den to dager lange innbrenningen og 14-punktskontrollen blir skapet satt i kasse.

Tidlig adopter eller rask følger: Hvem er du?

Kjøp AF-DC-600 hvis du skal bygge i et tiår: korridorer, lastebilflåter eller et nasjonalt nettverk som vil standardisere på 600A væskegrensesnitt. Tidlig standard maskinvare vil ikke trenge ettermontering når IEC-anbefalingen slår fast, og korridornettverk som forplikter seg tidlig, låser også koblingsforsyningen før mainstream-etterspørselen kommer.

Hopp over det når øktene dine for det meste er 250A-klassen: 600kW bassenget og 600A kanonene koster mer enn jobben trenger, og en 240kW eller 360kW stabel tjener samme inntekt. Hopp over det også når nettforbindelsen ikke kan opprettholde 600kW, fordi stabelen vil gå på tomgang under klassifiseringen.

Hvis du er hurtigfølgertypen, er det forsvarlig å vente på de ferdige IEC-dokumentene - men AF-DC-600 sender allerede geometrien AMPPAL foreslått, så ventetiden kjøper hovedsakelig papir, ikke maskinvareendringer.

Velge en leverandør med en stemme i standarden

AMPPAL presenterte det væskekjølte grensesnittforslaget på Canton Fair i april 2025 og er en kjernebidragsyter til den globale væskekjølingsstandardsamtalen.

NEOMs grønne hydrogenprosjekt i Saudi-Arabia tok 500 væskekjølte enheter fra samme produksjonslinje.

Lagerbygging forlater anlegget i løpet av 15-20 virkedager, og minimumsbestillingen er én stabel.

200+ stasjoner i AMPPALs eget nettverk gir ingeniørteamet feltdata om kontaktslitasje.

EXW, FOB Ningbo eller CIF-priser med en navngitt ingeniør som forblir gjennom igangkjøring.

S2-klasse frakt: kasser, bolter og dokumenter

AF-DC-600-skapet på 1850 x 1850 x 1000 mm leveres i en forsterket kryssfinerkasse, med hver 600A væsketerminal i en skumforet, kjølevæskeforseglet boks.

En stabel med to terminaler laster per 40 fots container; kassen bolter seg til gulvskinnene og bruttovekten er 1400-1600 kg per sett.

Eksportpakken inneholder den kommersielle fakturaen, pakkelisten, B/L, opprinnelsessertifikat og testrapporter per batch, på EXW, FOB Ningbo eller CIF-vilkår; sjøfrakt fra Ningbo til Rotterdam går 32-38 dager, og flyfrakt er et alternativ for hastende enkeltenheter.

Toårsdeksel bygget rundt 600A utstyr

Garantien gjelder i 2 år over skapet, terminalene, modulene og kjølevæskekretsen, med grensesnittgeometri revalidering mot den utviklende standarden inkludert.

Kjølevæskepåfyllingssett og reservevæskepistoler sendes innen 3-5 virkedager.

Kvartalsvis fjernkontroll overvåker kjølevæsketemperaturtrender og koblingssyklustellinger.

Et seks måneders inspeksjonsark – kjølevæskenivå, klemmer, pistolslitasje – leveres på fem språk.

En dedikert WhatsApp-linje kobler deg til ettersalgsingeniøren, med serienumrene dine på fil.

Drift av høystrømstabler: feil vs riktig

Feil: Forutsatt at en 600A-kontakt fra et annet merke passer med AF-DC-600-pistolen. Høyre: Bruk den matchende AMPPAL-kontakten; håndtrykket og kjølevæskebeslaget følger den foreslåtte standarden, ikke en proprietær snarvei.

Feil: Kjører stabelen på hele 600kW på en 400A-klassifisert nettmating. Høyre: Angi inngangsgrensen i HMI for å matche tilkoblingen; planleggeren respekterer det.

Feil: Behandle væskepistolen som en luftpistol og kveile den fast. Høyre: Heng den på bryggekroken; tette spoler knekker kjøleslangen.

Feil: Hopp over logging av koblingssyklus. Høyre: Gjennomgå syklustellingen per terminal kvartalsvis; den forutsier våpenbytte med omtrent 10 % nøyaktighet.

Feil: Oppdaterer fastvaren uten å sjekke OCPP-versjonen på stedet. Høyre: Match backend-profilen først; stabelen støtter 1.6 og 2.0, men de bytter i konfig.

Stemmer fra tidlige 600kW-utplasseringer

En tyrkisk motorveioperatør installerte en AF-DC-600 i september 2025 på en prøvekorridor. Deres ingeniørsjef sa at den IEC-justerte kontakten var den avgjørende faktoren, fordi en tidligere 350 kW-prøve hadde brukt en proprietær plugg som strandet dem. Klagen: igangkjøring tok en uke lenger enn 480kW S2 fordi nettoperatøren ønsket ekstra beskyttelsesstudier. De planlegger nå en ny enhet i motsatt retning.

Et norsk depot som lader elektrisk semi bruker stabelen til lunsjlading av tre lastebiler. Den firefelts planleggingsbalansen fungerte som spesifisert, og lastebilene gikk fra 20 % til 80 % ladetilstand på omtrent 40 minutter hver; Plasslederen bemerket at den forseglede kjølevæskesløyfen trengte én nivåsjekk på seks måneder, ikke de ukentlige vannpåfyllingene de hadde forventet.

En korridorutvikler i Kasakhstan kjøpte to enheter rett etter Canton Fair-møtet der AMPPAL presenterte forslaget. Konsernsjefen deres sa at det å kjøpe fra en standardbidragsyter føltes tryggere enn å kjøpe fra en følger, og de bestilte en tredje enhet før den første ble sendt.

Vanlige spørsmål om standarder: Åtte rette svar

Spørsmål: Hva foreslo AMPPAL på Canton Fair?

A: En væskekjølt ladegrensesnittstandard som dekker koblingsgeometri, kjølevæskebeslag og håndtrykkprotokollen; IEC-eksperter viste interesse for forslaget.

Spørsmål: Fungerer AF-DC-600 med dagens biler?

A: Ja, hver terminal støtter CCS1, CCS2, GB/T, CHAdeMO og NACS, så dagens flåte lader normalt.

Spørsmål: Hva endres når IEC-standarden er ferdig?

A: Sannsynlige fastvare- og testoppdateringer; maskinvaregeometrien AMPPAL foreslått er allerede i produktet, så den fysiske kontakten endres ikke.

Spørsmål: Kan én stabel betjene fire biler samtidig?

A: Ja, 600kW-bassenget deler seg over opptil 8 terminaler, med 600A-væskebanene prioritert.

Spørsmål: Hva trenger installasjonen fra nettet?

A: AC380V±15% trefase; full effekt trekker omtrent 910A per fase, så de fleste nettsteder planlegger en transformator.

Spørsmål: Er kjølevæsken trygg i en kollisjon?

A: Væsken er dielektrisk og ikke-giftig ved volumene som brukes, og sløyfen er forseglet og trykktestet.

Spørsmål: Hvor raskt kan vi ta levering?

A: Omtrent tre til fire uker (15-20 virkedager) etter at innskuddet lander for lagerbygging.

Spørsmål: Dekker garantien fremtidige standardoppdateringer?

A: Fastvareoppdateringer er gratis i 2 år, og maskinvaregeometrien samsvarer allerede med den foreslåtte standarden.
