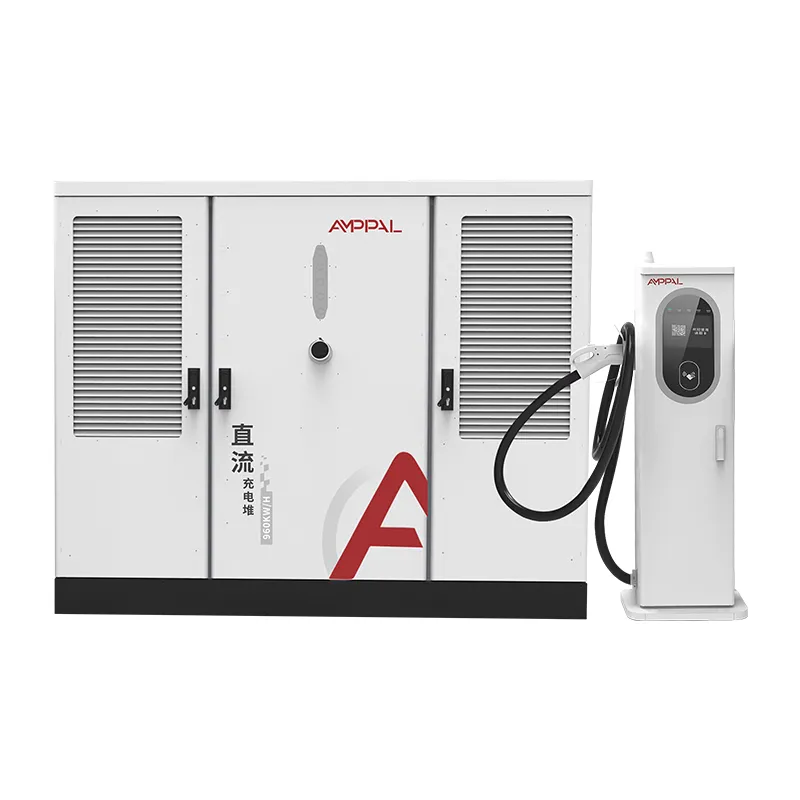

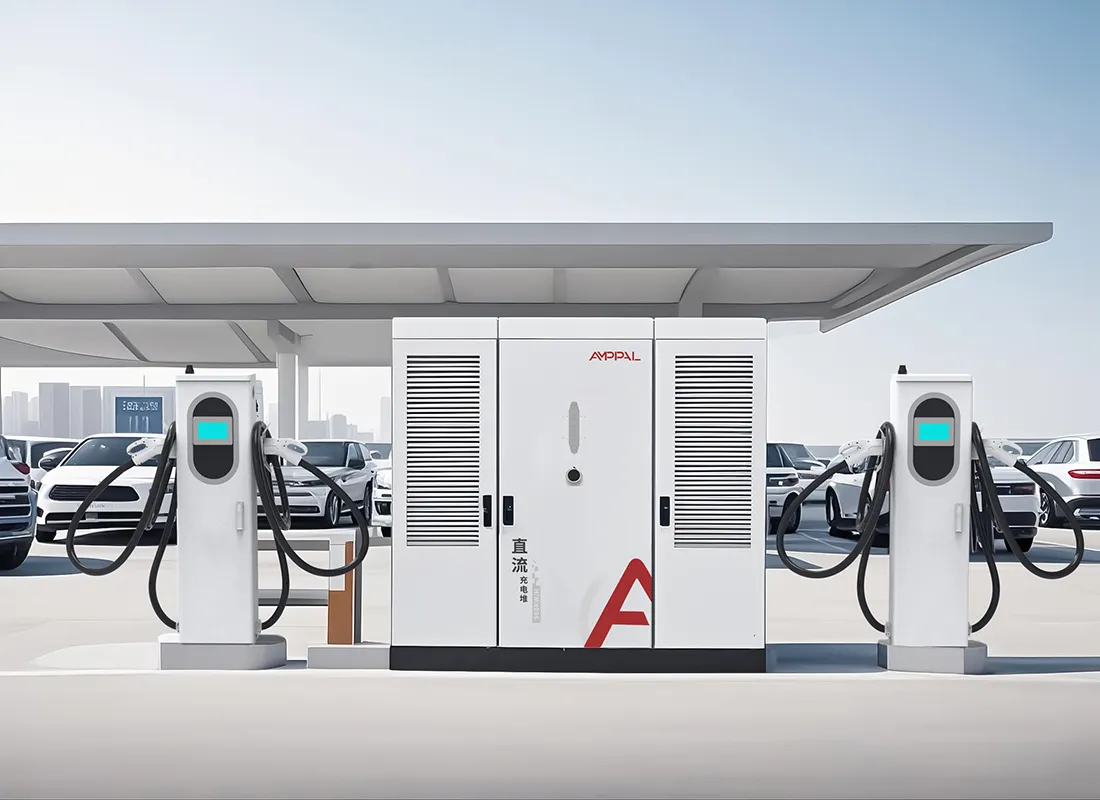

800kW høyeffekts delt DC EV-ladesystem for kommersielle ladehuber

Hva UL-sertifikatene faktisk dekker

Nord-Amerika godtar ikke et CE-merke som bevis på at en lader er trygg å installere. Den aksepterer en liste, og for DC hurtigladeutstyr er denne oppføringen UL.

Dette 800kW split-type systemet bærer UL 2202-2022, standarden for utstyr for EV-ladesystem, og UL 2231-2, standarden for personellbeskyttelsessystemet som beskytter operatøren mot elektrisk støt. Begge er trykt på navneskiltet, og begge overlever myndighetens jurisdiksjons inspeksjon.

Denne siden forklarer de to standardene, 480V nordamerikansk inngangsdesign og samsvarspunktene som holder prosjekter unna omarbeiding.

Vi bør være direkte om hva denne siden ikke er: den er ikke juridisk rådgivning, og lokale regler varierer fra stat og fylke. Det det er, er det praktiske bildet av hvordan et børsnotert 800kW-system fjerner hindringene vi oftest ser i amerikanske og kanadiske prosjekter.

Nordamerikansk markedstilgang: UL vs CE

Forskjellen mellom et CE-merke og en UL-oppføring er ikke papirarbeid. Det er hvorvidt utstyret lovlig kan installeres og forsikres.

CE er en egenerklæring fra produsenten; UL er en tredjepartsoppføring støttet av fabrikkinspeksjoner og oppfølgingsrevisjoner.

De fleste amerikanske jurisdiksjoner, verktøy og forsikringsselskaper krever en nasjonalt anerkjent testlaboratorieoppføring, noe CE alene ikke gir.

UL 2202-2022 dekker ladesystemutstyret som helhet: kapsling, kabling, inngangskretser og utgangskretser.

UL 2231-2 dekker personvernsystemet, sikkerhetslåskjeden mellom kontakten og DC-utgangen.

Med begge oppføringene er 800kW-systemet klart for tillatelse uten en tilpasset teknisk evaluering i de fleste stater.

For Canada kan det samme utstyret vurderes mot CSA-motparter; UL-filene våre støtter den banen.

Tekniske spesifikasjoner

Nettsteder i USA og Canada bygget for 800 kW

Mellomstatlige korridorstasjoner der det allerede eksisterer en 480V trefasetjeneste og 800kW er kontraktsfestet kapasitet.

Lastebilstopp og rasteplasser som byr på NEVI eller statsfinansierte programmer som krever oppført utstyr.

Bedrifts- og flåtegårder erstatter dieselinfrastruktur med høyeffekts DC-lading.

Shopping- og underholdningssteder med store parkeringsplasser og en enkelt dedikert transformator.

Forsyningspilotprosjekter som demonstrerer høyeffektlading på distribusjonsnettet.

Flyplass- og transittparkeringsstrukturer der en enkelt 480V-tjeneste mater flere ladesoner.

Fra 480V serviceinngang til CCS1-utgang

Skapet er designet etter den nordamerikanske kommersielle standarden: AC480V ±10% ved 50/60Hz trefaseinngang. Ingen step-up transformator er nødvendig mellom en standard 480V service og skapet; likerettertrinnet konverterer direkte til en 300-1000VDC-buss.

Effektfaktorkorreksjon holder inngangen på ≥0,99, noe som holder behovsmålingen ren og unngår straffegebyrer på kommersielle tariffer som fakturerer for reaktiv effekt.

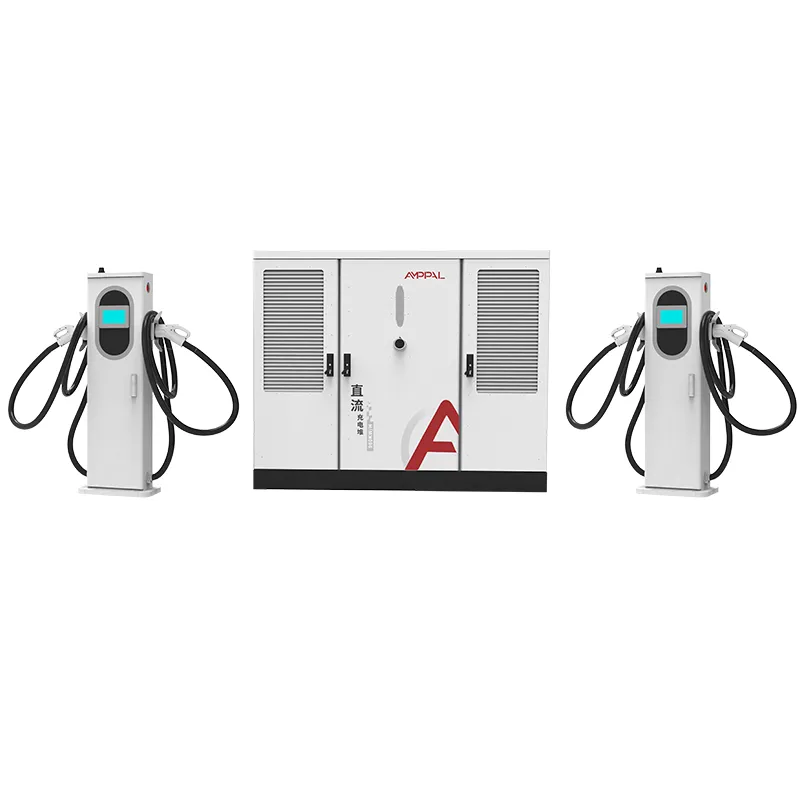

Bassenget på 800 kW mater 2 til 16 terminaler. Hver terminal forhandler sin strøm med kontrolleren, så en 600A væskekjølt stall og en 250A luftkjølt stall sameksisterer på samme kabinett, og utgangskontaktene følger markedet: CCS1 for Nord-Amerika, med NACS tilgjengelig.

Jordfeil og personvern håndteres inne i skapet i tråd med UL 2231-2, og stasjonen kobles til OCPP 1.6 eller 2.0 backends for lasthåndtering og fjernkontroll.

Varmen styres av skapets eget kjølesystem, så støyvurderingen på ≤65dB holder selv ved full effekt. Det er viktig i kommersielle tomter der naboens eiendomslinje ligger nær utstyrsputen.

UL-merking, NEC 625 og AHJ-godkjenning

Tillatelse er der listet utstyr betaler seg selv. Tre dokumenter har betydning på inspeksjonstidspunktet, og vi leverer alle.

UL-merket på navneskiltet, matchet med modellnummeret i vår listefil, er det inspektøren fotograferer.

NEC artikkel 625 dekker installasjon av EV-ladeutstyr; installasjonshåndboken vår kartlegger skapet til kravene til mater, overstrøm og frakoblingsmidler.

NFPA 70 er selve koden, og artikkel 625 sitter inne i den; AHJ-gjennomgang fokuserer på jording, binding og frakobling innen synsvidde.

Vi leverer UL-testrapportene og samsvarssertifikatet for de spesifikke serieseriene som sendes.

Dokumentasjonen på inngangssiden inkluderer 480V koblingsskjema og momentplaner for servicetilkoblingen.

For finansierte prosjekter samsvarer vår UL-dokumentasjon med utstyrslistene som NEVI og statlige programmer krever fra budgivere.

Produksjonsprosess for UL-listede enheter

Trinn 1. Innkapslinger er stanset og laserkuttet fra stålspoler, og deretter robotsveiset på FANUC-linjer.

Trinn 2. TRUMPF kantpresser danner panelene; pulverlakkering og herding følger.

Trinn 3. AC-distribusjon er kablet på AC-linjen med UL-anerkjente komponenter og momentkontrollerte avslutninger.

Trinn 4. Likerettermoduler og personvernkortet er montert på DC-ledningen.

Trinn 5. Hvert kabinett er lasttestet til 800kW med effektfaktor, krusning og beskyttelseskontroller registrert.

Trinn 6. En 48-timers innbrenning kjører enheten; logger er bundet til serienummeret.

Trinn 7. UL oppfølgende inspeksjonsprøver trekkes fra produksjonen i henhold til noteringsprogrammet.

Trinn 8. Endelig inspeksjon og kasse; anlegget sendte over én million enheter kumulativt gjennom 2024.

Er denne laderen riktig for prosjektets tidslinje?

Velg det 800kW UL-listede systemet når prosjektet ditt er i USA eller Canada, når en finansiør eller et verktøy krever oppført utstyr, eller når AHJ-en din ikke godtar maskinvare som kun er CE. Det er også den rette oppfordringen når du vil ha én modell som dekker vekst fra 2 til 16 kanoner.

Ikke velg det for et enkelt 2-kanons detaljhandelshjørne i et marked uten UL-håndhevelse; oppføringen har en kostnad, og en enhet som kun har CE vil gjøre jobben der.

Sjekk servicekapasiteten din før du bestiller: Skapet trenger reelle 800kW ved 480V service, pluss rom for innstrømming og måling. Vi sender en sjekkliste for nettsteddata med tilbudet, og ingeniørene våre gjennomgår den før du forplikter deg.

Ledetider avviker også fra CE-bare markeder: UL-listede produksjonskjøringer følger samme 15-20 arbeidsdager, men noen amerikanske prosjekter trenger noteringsdokumentene tidlig for finansieringssøknader. Be om dokumentasjonspakken når du ber om prissetting, ikke etter at du har vunnet budet.

Og hvis prosjektet ditt er rent spekulativt, uten nettsted, ingen bruksavtale og ingen tillatelsesvei ennå, vent før du bestiller. Utstyret holder; parkeringsplassen kanskje ikke.

Hvorfor AMPPAL for UL-listet ladeutstyr

UL 2202-2022 og UL 2231-2 er oppført, med fabrikkoppfølgingsrevisjoner allerede på plass.

15-20 virkedager levering etter tegningsgodkjenning; MOQ fra en beholder.

OEM/ODM: Nordamerikansk merkevarebygging, NACS- eller CCS1-koblingssett og tilpassede kabellengder.

Dokumentasjonspakke for meglere og AHJer: UL-rapporter, opprinnelsessertifikater og koblingsskjemaer.

En produsent med hovedkontor i Yueqing grunnlagt i 2014, og eksporterer til over 40 land, inkludert USA og Canada.

Palletering, løfting og levering

Skapet sendes i en kasse med stålramme på omtrent 2300 x 1900 x 1150 mm med fire løftepunkter; terminaler er palletisert med kabler kveilet og koblinger beskyttet. En 40 fot høykubebeholder passer til skapet pluss opptil åtte terminaler.

Leveringsvilkår er FOB Ningbo eller CIF til en amerikansk eller kanadisk havn. Dokumenter, faktura, pakkeliste, konnossement, UL-testrapporter og opprinnelsessertifikat utstedes innen 3 virkedager etter lasting.

Kassen inkluderer et riggediagram for det 2200 mm høye skapet, og vår igangkjøringsguide dekker gaffeltruck- og kranalternativene for stedet.

Servicenettverk og garantivilkår

To års standardgaranti dekker kabinettet, terminaler, strømmoduler og beskyttelseskontrolleren.

Utveksling på tvers av skip ved garantifeil; erstatningssending innen 5 virkedager fra vårt lager.

Ekstern OCPP-diagnostikk og fastvareoppdateringer håndteres av våre ingeniører på tvers av tidssoner.

Reservedelssett for nordamerikanske kunder: sikringer, koblinger og kontrollkort oppbevart på hyllen.

Årlig vedlikeholdsråd inkluderer revisjon av dreiemoment etter det første året og en inspeksjon av kontaktslitasje hver 6. måned.

Bruksmerknader for nordamerikanske installasjoner

Feil: mating av skapet fra en 208V-tjeneste. Høyre: gi AC480V ±10 % trefase, slik UL-listen antar.

Feil: utelate frakoblingsanordningen innenfor synsvidde av utstyret. Høyre: installer frakoblingen i henhold til NEC 625 og vårt koblingsskjema.

Feil: jording gjennom kanalen alene. Høyre: kjør en dedikert utstyrsjordingsleder i henhold til installasjonshåndboken.

Feil: forutsatt at UL-oppføringen dekker en unotert tredjepartsterminal. Høyre: bruk terminalene som følger med det listede systemet.

Feil: hopper over AHJ-gjennomgangen før energien settes på. Høyre: inviter inspektøren med UL-filen og testrapportene i hånden.

Tilbakemelding fra operatør på UL-listede installasjoner

Et ladenettverk i California, USA tok i bruk to 800kW-skap på et korridorsted og besto inspeksjon ved første besøk. Prosjektlederens eneste klage: kassen kom to dager senere enn tilbudet for lastebiltransport, noe som førte igangkjøringen til en helg.

En forsyningsentreprenør i Ontario, Canada brukte 480V-koblingsskjemaene for å forhåndsby det elektriske arbeidet. Tilbakemeldingen hans var at dreiemomentplanen sparte ham for en omarbeidssamtale, selv om han ønsket at terminalkabelen var 0,5 m lengre for stalloppsettet hans.

En flåteoperatør i Ohio, USA kjører 10 våpen per skap for lastebilgården sin. Etter ni måneder måtte en terminals koblingslås skiftes ut; reservedelen på kryss og tvers ankom om fire dager, og resten av stasjonen sluttet aldri å lade.

FAQ: Sertifisering og installasjon

Spørsmål: Er 800kW-skapet UL oppført eller nettopp testet?

A: Oppført under UL 2202-2022 og UL 2231-2, med pågående fabrikkoppfølgingsrevisjoner.

Spørsmål: Hvorfor fungerer ikke CE for USA?

A: USAs tillatelse og forsikring krever generelt en nasjonalt anerkjent testlaboratorium. CE er en produsents egenerklæring.

Spørsmål: Hvilken inngangsspenning trenger systemet?

A: AC480V ±10 % ved 50/60Hz, standard nordamerikansk kommersiell tjeneste.

Spørsmål: Krever NEC 625 noe spesielt på stedet?

A: Riktig materstørrelse, overstrømsbeskyttelse og en frakoblingsanordning innen synsvidde; våre manuelle kartlegger hvert krav.

Spørsmål: Kan terminalene være CCS1 og NACS på samme kabinett?

A: Ja, koblingssett tildeles per terminal på bestillingstidspunktet.

Spørsmål: Er det nødvendig med en transformator før skapet?

A: Bare hvis tjenesten er middels spenning; fra en 480V-tjeneste kobles skapet direkte til.

Spørsmål: Hvor mange våpen kan 800kW-systemet kjøre?

A: Fra 2 til 16, blanding av 250A luftkjølte og 600A væskekjølte terminaler.

Spørsmål: Hvilke dokumenter trenger megleren min og AHJ?

A: UL-testrapporter, opprinnelsessertifikat, pakkeliste og koblingsskjema, alt inkludert med forsendelsen.
